En sistemas de tuberías industriales, la válvula de compuerta con brida CF8/CF8m de acero inoxidable de 150 lb se destaca como un componente crítico para el control de flujo de entrada y salida, valorada por su resistencia a la corrosión, integridad estructural y compatibilidad con diversos entornos hostiles. Diseñada para cumplir con estándares internacionales como API 600, ASME B16.34 y ASME B16.5, esta válvula se adopta ampliamente en las industrias de petróleo y gas, procesamiento químico, tratamiento de agua y alimentos y bebidas. Este artículo técnico profundiza en sus características principales, las diferencias materiales entre CF8 y CF8m, parámetros técnicos, ventajas estructurales, consejos de instalación y criterios de selección, brindando información integral para ingenieros, profesionales de adquisiciones y partes interesadas de la industria.

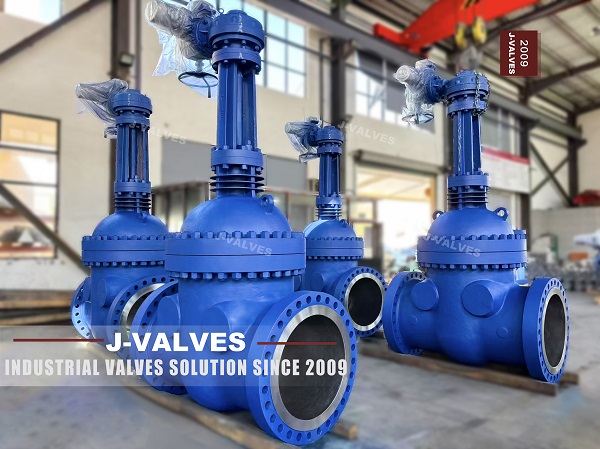

Una válvula de compuerta con brida CF8/CF8m de acero inoxidable de 150 lb es una válvula de cierre de un cuarto de vuelta (o de movimiento lineal) diseñada para controlar el flujo de líquidos, gases y lodos en tuberías industriales. El '150LB' se refiere a su clase de presión, equivalente a ANSI Clase 150 (PN 20), lo que indica que puede soportar una presión de trabajo máxima de 20 bar (290 psi) a temperatura ambiente. La conexión 'bridada' permite una fácil instalación y mantenimiento, lo que garantiza un sellado seguro con bridas de tubería estándar que cumplen con ASME B16.5.
El material del núcleo de la válvula, ya sea acero inoxidable CF8 o CF8m, define su resistencia a la corrosión y su idoneidad operativa para medios específicos. Ambos son aceros inoxidables fundidos austeníticos que cumplen con ASTM A351, un estándar crítico para piezas fundidas resistentes a la corrosión en aplicaciones que contienen presión. A diferencia de los aceros inoxidables forjados (p. ej., 304 o 316), CF8 y CF8m están optimizados para procesos de fundición, lo que los hace ideales para geometrías complejas de cuerpos de válvulas y al mismo tiempo mantienen propiedades mecánicas consistentes.
CF8 y CF8m son los dos grados de acero inoxidable más comunes para válvulas de compuerta con bridas de 150 LB, con diferencias sutiles pero críticas en la composición química que afectan su resistencia a la corrosión y su alcance de aplicación. A continuación se muestra una comparación detallada basada en las normas ASTM A351:
El acero inoxidable CF8 es el equivalente fundido del acero inoxidable 304, con una composición química de 18,0-21,0 % de cromo (Cr), 8,0-11,0 % de níquel (Ni) y un contenido máximo de carbono de 0,08 %; no se agrega molibdeno (Mo). Esta composición forma una densa película de óxido de cromo en la superficie, proporcionando una excelente resistencia a la corrosión general, al agua dulce, a los ácidos débiles y a la exposición atmosférica.
El acero inoxidable CF8m, por el contrario, es el equivalente fundido del acero inoxidable 316, con los mismos rangos de Cr y Ni que el CF8 pero con la adición de 2,0-3,0 % de molibdeno. La 'M' en CF8m denota molibdeno, que mejora significativamente la resistencia a las picaduras, la corrosión por grietas y el agrietamiento por corrosión bajo tensión (SCC) inducido por cloruro, una ventaja crítica en entornos hostiles que contienen agua salada, salmuera o medios ácidos.
Tanto CF8 como CF8m cumplen con los mismos requisitos mecánicos mínimos según ASTM A351: resistencia a la tracción ≥ 485 MPa, límite elástico ≥ 205 MPa y alargamiento ≥ 35% (CF8) o ≥ 30% (CF8m). En aplicaciones prácticas, el CF8 normalmente muestra una ductilidad ligeramente mayor, mientras que el CF8m ofrece una resistencia a la tracción ligeramente mejor debido a la presencia de molibdeno. Ambos grados mantienen una excelente tenacidad incluso a bajas temperaturas (hasta -29 °C), lo que los hace adecuados para aplicaciones criogénicas en algunos casos.
CF8 es ideal para entornos sin cloro, como el tratamiento de agua dulce, el procesamiento de alimentos (donde los medios no son corrosivos) y aplicaciones industriales generales con medios alcalinos u orgánicos débiles. Funciona bien en temperaturas de hasta 450 °C, pero es susceptible a picaduras y SCC en ambientes con alto contenido de cloruro (p. ej., agua de mar, procesamiento químico con soluciones salinas).
CF8m, con su contenido de molibdeno, tiene un número equivalente de resistencia a las picaduras significativamente mayor (PREN ≈ 24,5, en comparación con el PREN ≈ 18,5 de CF8), lo que lo convierte en la opción preferida para aplicaciones marinas, plantas químicas que manejan medios ácidos o ricos en cloruro y oleoductos y gasoductos en alta mar. También resiste la corrosión del ácido sulfúrico diluido, ácido fosfórico y otros químicos agresivos que degradarían el CF8.
Para garantizar la compatibilidad con los estándares industriales globales y un rendimiento confiable, las válvulas de compuerta con bridas CF8/CF8m de 150 lb cumplen con estrictas especificaciones técnicas. A continuación se muestran los parámetros clave:
Clase de presión: ANSI 150 (PN 20)
Presión máxima de trabajo (MWP): 20 bar (290 psi) a 20°C
Rango de temperatura: -29°C a 450°C (CF8); -29°C a 400°C (CF8m)
Presión de prueba: Prueba hidrostática (carcasa): 30 bar; Prueba hidrostática (asiento): 22 bar; Prueba de aire: 0,6 bar (según API 598)
Diámetro nominal (DN): DN 15 (1/2') a DN 1200 (48')
Estándar de brida: ASME B16.5 (NPS ≤ 24'); ASME B16.47 Serie A/B (NPS > 24')
Dimensión cara a cara: ASME B16.10
Tipo de cara de brida: RF (cara elevada) como estándar; RTJ (junta tipo anillo) opcional para aplicaciones de alta presión
Tipo de válvula: Válvula de compuerta (vástago ascendente, OS&Y – Tornillo exterior y yugo)
Diseño del capó: capó atornillado (estándar); Bonete sellado a presión (opcional para aplicaciones de alta temperatura)
Diseño de puerta: Cuña sólida (estándar); Cuña flexible (opcional para compensación de expansión térmica)
Material del asiento: Recubrimiento de estelita (opcional) para mayor resistencia al desgaste y la corrosión; PTFE o grafito para aplicaciones de baja temperatura
Material del vástago: acero inoxidable 316 (válvula CF8); Acero inoxidable 316L (válvula CF8m) para resistencia a la corrosión.
Estándar de diseño: API 600, ASME B16.34
Estándar de prueba: API 598 (Inspección y prueba de válvulas)
Estándar de material: ASTM A351 (acero inoxidable CF8/CF8m)
La válvula de compuerta con bridas CF8/CF8m de 150LB está diseñada para brindar durabilidad, facilidad de operación y larga vida útil, con varias ventajas estructurales clave:
El diseño de tornillo exterior y yugo (OS&Y) separa el vástago del medio, evitando la corrosión y el desgaste de las roscas del vástago. El vástago ascendente proporciona una indicación visual clara de la posición de la válvula (abierta/cerrada), lo cual es fundamental para la seguridad en operaciones industriales. Este diseño también garantiza un funcionamiento suave, con un par mínimo necesario para abrir o cerrar la válvula.
Las conexiones bridadas permiten una instalación y extracción rápidas, lo que elimina la necesidad de soldar y reduce el tiempo de inactividad durante el mantenimiento. Las bridas que cumplen con ASME B16.5 garantizan la compatibilidad con tuberías estándar, lo que hace que la válvula sea adecuada tanto para adaptaciones como para instalaciones nuevas.
El cuerpo y los internos de acero inoxidable CF8/CF8m resisten la corrosión de una amplia gama de medios, lo que reduce los costos de mantenimiento y extiende la vida útil de la válvula. Para aplicaciones agresivas, los asientos y vástagos recubiertos de estelita brindan protección adicional contra la abrasión y el ataque químico.
La compuerta de cuña sólida es ideal para la mayoría de las aplicaciones generales, ya que proporciona un sello hermético y una excelente resistencia estructural. La opción de cuña flexible se adapta a la expansión y contracción térmica, evitando la unión y garantizando un sellado confiable incluso en entornos de temperatura fluctuante.
La versatilidad de los materiales CF8 y CF8m hace que la válvula de compuerta con brida de 150LB sea adecuada para una amplia gama de aplicaciones industriales. A continuación se detallan las industrias clave y los casos de uso:
Las válvulas CF8m se utilizan ampliamente en oleoductos y gasoductos terrestres y marinos, refinerías y plantas petroquímicas, donde controlan el flujo de petróleo crudo, gas natural y productos refinados. Su resistencia a la corrosión por cloruros los hace ideales para sistemas de enfriamiento de agua de mar y plataformas marinas.
Las válvulas CF8 se utilizan para medios sin cloruro, como ácidos débiles, álcalis y disolventes orgánicos. Las válvulas CF8m son las preferidas para manipular productos químicos agresivos, incluidos ácido sulfúrico, ácido fosfórico y soluciones ricas en cloruro, en reactores químicos, tanques de almacenamiento y líneas de transferencia.
Las válvulas CF8 son adecuadas para plantas de tratamiento de agua dulce, mientras que las válvulas CF8m se utilizan en sistemas de desalinización de agua de mar, tanques de lastre marinos e instalaciones de tratamiento de aguas residuales costeras, gracias a su resistencia a la corrosión del agua salada.
El acero inoxidable CF8 no es tóxico y es fácil de limpiar, lo que lo hace ideal para plantas de procesamiento de alimentos y bebidas, donde controla el flujo de agua, jugos y otros medios aptos para alimentos. La superficie interna lisa de la válvula evita el crecimiento bacteriano, garantizando el cumplimiento de las normas de seguridad alimentaria.
Tanto las válvulas CF8 como las CF8m se utilizan en centrales eléctricas (térmicas, nucleares y renovables) para controlar el flujo de agua de refrigeración, vapor y condensado. Su resistencia a altas temperaturas los hace adecuados para sistemas de agua de alimentación de calderas y tuberías de vapor.
La elección entre CF8 y CF8m depende del medio, la temperatura y las condiciones de corrosión de la aplicación. A continuación se muestra una guía de selección paso a paso:
Elija CF8 si el medio es agua dulce, ácidos débiles, álcalis o disolventes orgánicos (sin contenido de cloruro).
Elija CF8m si el medio contiene cloruros (agua de mar, salmuera), ácidos fuertes o compuestos que contienen azufre (p. ej., petróleo y gas con H2S).
CF8 es adecuado para temperaturas de hasta 450 °C, lo que lo hace ideal para aplicaciones de alta temperatura, como tuberías de vapor.
CF8m se recomienda para temperaturas de hasta 400 °C, con mejor resistencia a la corrosión en ambientes de alta temperatura y alto contenido de cloruro.
Si la válvula requiere soldadura (p. ej., para instalaciones personalizadas), tanto CF8 como CF8m ofrecen buena soldabilidad. Sin embargo, el CF8m puede requerir un tratamiento térmico posterior a la soldadura para mantener la resistencia a la corrosión en entornos hostiles.
CF8 es más rentable que CF8m (normalmente entre un 20% y un 30% menos de coste). Si la aplicación no requiere la resistencia a la corrosión del molibdeno, el CF8 es la opción óptima. Para entornos hostiles, el mayor costo del CF8m se justifica por su vida útil más larga y su mantenimiento reducido.
La instalación y el mantenimiento adecuados son fundamentales para garantizar el rendimiento y la longevidad de la válvula de compuerta con brida CF8/CF8m de 150LB. Siga estas pautas:
Inspeccione la válvula antes de la instalación: verifique si hay defectos de fundición, daños en la cara de la brida o el asiento y asegúrese de que el vástago se mueva libremente.
Limpie la tubería: elimine la escoria de soldadura, el óxido y los residuos para evitar daños al asiento de la válvula y a la compuerta.
Alinee la válvula: asegúrese de que la válvula esté correctamente alineada con la tubería para evitar tensiones en las conexiones de brida.
Apriete los pernos de la brida: use una llave dinamométrica para apretar los pernos en un patrón diagonal, asegurando una presión uniforme y un sello seguro.
Verifique la posición de la válvula: asegúrese de que el vástago OS&Y se mueva suavemente e indique la posición abierta/cerrada correcta.
Inspección periódica: compruebe si hay fugas en las conexiones de las bridas y en la empaquetadura del vástago. Inspeccione el vástago en busca de corrosión o desgaste.
Lubricación: Aplique periódicamente un lubricante resistente a la corrosión a las roscas del vástago y al mecanismo de la válvula para garantizar un funcionamiento suave.
Mantenimiento del sello: Reemplace el empaque del vástago o los sellos del asiento si se detectan fugas. Para asientos recubiertos de estelita, inspeccione el desgaste y reemplácelos si es necesario.
Almacenamiento: Si la válvula no está en uso, guárdela en un ambiente seco y limpio y proteja las caras de la brida y el vástago contra daños.
La válvula de compuerta con bridas CF8/CF8m de acero inoxidable de 150 lb es una solución confiable y versátil para el control de flujo industrial, que ofrece una resistencia a la corrosión excepcional, integridad estructural y compatibilidad con estándares globales. Comprender las diferencias entre los materiales CF8 y CF8m es clave para seleccionar la válvula adecuada para su aplicación: CF8 para entornos rentables sin cloruro y CF8m para condiciones duras, ricas en cloruro o ácidas. Si se siguen prácticas adecuadas de instalación y mantenimiento, esta válvula ofrecerá una larga vida útil, reducirá el tiempo de inactividad y garantizará un funcionamiento seguro y eficiente en una amplia gama de industrias.
Ya sea que esté diseñando un nuevo sistema de tuberías, modernizando equipos existentes o adquiriendo válvulas para aplicaciones industriales, la válvula de compuerta con brida CF8/CF8m de 150LB es una opción comprobada que equilibra rendimiento, durabilidad y rentabilidad.
