Diseño, rendimiento y aplicaciones de válvulas de compuerta industriales en sistemas de tuberías de alta presión

Introducción

Las válvulas de compuerta son una de las válvulas de aislamiento más utilizadas en sistemas de tuberías industriales. Están diseñados para proporcionar un control de cierre total o abierto , lo que los hace ideales para aplicaciones donde se requiere un flujo en línea recta y una pérdida de presión mínima.

En la transmisión de petróleo y gas, plantas petroquímicas, sistemas de generación de energía e instalaciones de tratamiento de agua, las válvulas de compuerta desempeñan un papel fundamental para garantizar un aislamiento confiable de los medios de proceso.

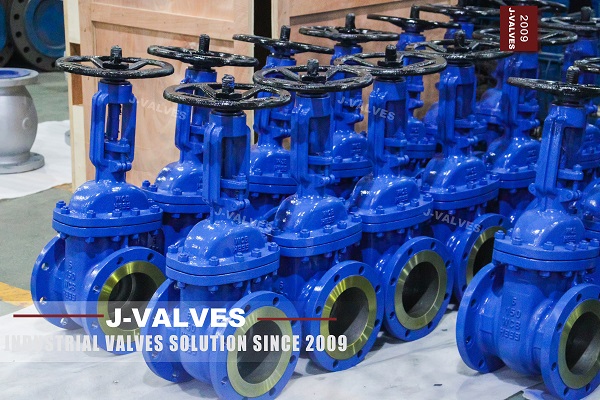

Las válvulas de compuerta que se muestran en la imagen representan válvulas de compuerta con bridas industriales Clase 150LB WCB , comúnmente utilizadas en sistemas de tuberías de media presión con requisitos de alta durabilidad. Fabricantes como J-VALVES ofrecen soluciones de válvulas de compuerta diseñadas de acuerdo con los estándares API y ASME para aplicaciones industriales globales.

¿Qué es una válvula de compuerta?

Una válvula de compuerta es una válvula de movimiento lineal que utiliza un disco (compuerta) plano o en forma de cuña para controlar el flujo de fluido.

Función básica:

• Completamente abierto → ruta de flujo sin obstrucciones

• Completamente cerrado → cierre hermético

• No apto para estrangulación (apertura parcial)

Las válvulas de compuerta están diseñadas para aislamiento en lugar de regulación de flujo.

Características estructurales de las válvulas de compuerta industriales

1. Diseño de puerta de cuña

El disco en forma de cuña garantiza:

• Sellado hermético bajo presión

• Riesgo de fuga reducido

• Contacto estable con los anillos del asiento.

2. Mecanismo de vástago ascendente

El diseño del vástago ascendente permite:

• Indicación visual de posición (abierto/cerrado)

• Desgaste reducido en las superficies de sellado.

• Fácil operación mediante volante o actuador

3. Construcción del capó atornillado

El cuerpo de válvula normalmente incluye:

• Capó atornillado para acceso de mantenimiento

• Sellado de juntas de retención de presión

• Fácil inspección y reparación interna

4. Conexión final bridada

El diseño con bridas proporciona:

• Fuerte integración de tuberías

• Fácil instalación y reemplazo

• Sellado fiable en los puntos de conexión

Cómo funcionan las válvulas de compuerta en sistemas de tuberías

El principio de funcionamiento es simple:

1. El volante o actuador gira el vástago.

2. El vástago mueve la puerta hacia arriba o hacia abajo.

3. La puerta se levanta → el flujo se abre

4. La puerta baja → el flujo se bloquea completamente

Este movimiento lineal garantiza una turbulencia y una pérdida de presión mínimas cuando está completamente abierto.

Ventajas de las válvulas de compuerta en aplicaciones industriales

1. Baja caída de presión

Cuando están completamente abiertas, las válvulas de compuerta proporcionan:

• Ruta de flujo directa

• Resistencia mínima

• Alta eficiencia en el transporte por tuberías

2. Fuerte rendimiento de sellado

Las superficies de sellado mecanizadas con precisión garantizan:

• Apagado confiable

• Riesgo de fuga reducido

• Estabilidad a largo plazo

3. Adecuado para sistemas de alta presión

Las válvulas de compuerta WCB como las de la imagen son ampliamente utilizadas en:

• Sistemas de clase 150LB–600LB

• Tuberías de petróleo y gas

• Sistemas de agua y vapor.

4. Construcción industrial duradera

El cuerpo WCB de acero al carbono proporciona:

• Alta resistencia mecánica

• Buena resistencia a la temperatura

• Larga vida útil en condiciones industriales.

Consideraciones de materiales e ingeniería

Los materiales comunes de las válvulas de compuerta incluyen:

• WCB (Acero al Carbono): aplicaciones industriales generales

• Acero Inoxidable (CF8/CF8M): ambientes corrosivos

• Acero aleado: alta temperatura y alta presión

• Acero de baja temperatura (LF2): sistemas criogénicos

J-VALVES selecciona materiales según la clase de presión, el rango de temperatura y las características del medio para garantizar un rendimiento óptimo.

Aplicaciones de válvulas de puerta

Las válvulas de compuerta se utilizan ampliamente en:

• Tuberías de transmisión de petróleo y gas

• Sistemas de procesamiento de refinería

• Plantas petroquímicas

• Instalaciones de generación de energía

• Sistemas de abastecimiento de agua y aguas residuales.

• Tuberías de vapor industriales

Mejores prácticas operativas y de mantenimiento

Para garantizar la confiabilidad a largo plazo:

• Evite la operación de apertura parcial.

• Inspeccione periódicamente la empaquetadura del vástago.

• Lubrique las roscas del vástago cuando sea necesario

• Comprobar el apriete de los pernos de la brida

• Realizar pruebas de presión periódicas.

El funcionamiento adecuado prolonga significativamente la vida útil de la válvula.

Calidad de fabricación y pruebas: J-VALVES Fortaleza de ingeniería

J-VALVES produce válvulas de compuerta industriales con estrictos sistemas de control de calidad:

Procesos de fabricación clave:

• Fundición de precisión del cuerpo WCB

• Mecanizado CNC de superficies de sellado.

• Montaje bajo ambiente controlado

• Recubrimiento anticorrosión de superficie

Procedimientos de prueba:

• Prueba de carcasa hidrostática

• Prueba de fuga del asiento

• Inspección dimensional

• END (ensayos no destructivos)

Estos garantizan el cumplimiento de los estándares API 600 / API 6D y ASME.

Válvula de compuerta frente a otros tipos de válvulas

Conclusión

Las válvulas de compuerta siguen siendo uno de los componentes más esenciales en los sistemas de tuberías industriales debido a su estructura simple, sellado confiable y excelentes características de flujo. Las válvulas de compuerta con bridas WCB que se muestran en la imagen se utilizan ampliamente en aplicaciones de media presión donde se requiere durabilidad y seguridad.

Con capacidades de fabricación avanzadas y un estricto control de calidad, J-VALVES ofrece válvulas de compuerta de alto rendimiento que garantizan confiabilidad a largo plazo y un funcionamiento estable en todos los sectores industriales globales.
