Vistas:0 Autor:J-VALVES Hora de publicación: 2026-07-18 Origen:Sitio
La válvula de compuerta industrial es una de las válvulas de aislamiento más utilizadas en sistemas de tuberías de alta presión. Diseñadas principalmente para servicio completamente abierto o completamente cerrado, las válvulas de compuerta brindan una excelente capacidad de flujo, baja pérdida de presión y un rendimiento de cierre confiable en industrias exigentes como las de petróleo y gas, petroquímica, generación de energía y procesamiento químico.

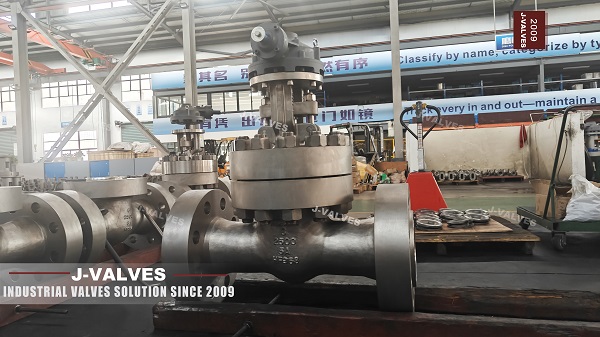

La válvula de compuerta que se muestra en la imagen representa un diseño industrial de alta presión que presenta una estructura de cuerpo robusta, conexiones bridadas y una clase de presión adecuada para condiciones de operación severas. Las válvulas de compuerta de alta presión deben mantener la resistencia mecánica, la confiabilidad del sellado y la estabilidad operativa en ambientes de presión y temperatura extremas.
J-VALVES se especializa en la fabricación de válvulas industriales de alto rendimiento de acuerdo con estándares internacionales, brindando soluciones de válvulas de compuerta personalizadas para aplicaciones críticas en todo el mundo.
Una válvula de compuerta controla el flujo de fluido moviendo verticalmente un disco en forma de compuerta entre dos asientos de sellado. Cuando está completamente abierta, la compuerta se sale completamente del recorrido del flujo, creando un pasaje directo con mínima turbulencia y caída de presión.
Los principales componentes de una válvula de compuerta industrial incluyen:
Cuerpo de válvula
Conjunto de capó
Cuña de puerta
Provenir
Anillos de asiento
Sistema de embalaje
Volante o actuador
El diseño robusto del cuerpo garantiza la contención de la presión, mientras que los componentes de sellado mecanizados con precisión proporcionan un rendimiento de cierre confiable.
Para aplicaciones de alta presión, las válvulas de compuerta suelen adoptar:
Construcción de acero forjado o fundido
Diseño de casquete atornillado o casquete sellado a presión
Configuración de vástago ascendente
Estructura de cuña flexible
Superficies de sellado de metal a metal
Los sistemas de tuberías de alta presión requieren válvulas capaces de soportar importantes tensiones mecánicas y fluctuaciones de presión. El diseño de la válvula de compuerta proporciona una excelente resistencia a la presión mediante un espesor de cuerpo optimizado, materiales de alta resistencia y tecnología de sellado avanzada.
El cuerpo de la válvula es el componente principal que soporta la presión. Las válvulas de compuerta de alta presión están diseñadas con estructuras de cuerpo reforzadas para soportar cargas de presión interna.
Las ventajas clave incluyen:
Alta resistencia mecánica
Excelente resistencia a la presión
Operación estable bajo cambios de temperatura
Larga vida útil en entornos exigentes
Para aplicaciones como sistemas upstream de petróleo y gas, plantas de energía e industrias de procesos, una contención de presión confiable es esencial para una operación segura.
Una de las principales ventajas de las válvulas de compuerta es su paso de flujo de diámetro total.
Cuando la válvula está completamente abierta:
La compuerta está completamente levantada del canal de flujo.
El fluido fluye directamente a través de la válvula.
Se minimiza la turbulencia
La pérdida de presión se reduce significativamente
Esto hace que las válvulas de compuerta sean especialmente adecuadas para tuberías de gran diámetro que requieren un transporte de fluidos eficiente.
El rendimiento de sellado de una válvula de compuerta afecta directamente la confiabilidad del sistema. Los diseños avanzados de válvulas de compuerta utilizan mecanizado preciso y estructuras de sellado optimizadas para lograr un cierre confiable.
Las válvulas de compuerta industriales comúnmente utilizan sistemas de sellado de metal a metal, lo que brinda ventajas tales como:
Alta resistencia a la temperatura
Resistencia al desgaste
Larga vida útil
Compatibilidad con medios hostiles
Las superficies de sellado de la compuerta y del asiento tienen un acabado de precisión para garantizar un contacto adecuado y minimizar las fugas.
Un diseño de compuerta de cuña flexible permite que la válvula compense la expansión térmica y la deformación del cuerpo.
Los beneficios incluyen:
Fiabilidad de sellado mejorada
Riesgo reducido de que la puerta se atasque
Mejor rendimiento bajo ciclos de temperatura
Este diseño se aplica ampliamente en sistemas de vapor de alta temperatura y aplicaciones de refinación de petróleo.
La selección del material juega un papel importante en la determinación del rendimiento de la válvula. Dependiendo de las condiciones de funcionamiento, las válvulas de compuerta industriales pueden utilizar diferentes materiales.
Los materiales comunes incluyen:
Adecuado para:
Oleoductos
Sistemas de gas natural
Aplicaciones industriales generales
Ventajas:
Alta resistencia
Eficiencia de costos
Buenas propiedades mecánicas
Utilizado para:
Medios químicos corrosivos
Sistemas de procesamiento de alimentos
Aplicaciones de proceso limpio
Ventajas:
Excelente resistencia a la corrosión
Alta durabilidad
Buen rendimiento de temperatura
Diseñado para:
Aplicaciones de alta temperatura
Sistemas de vapor de alta presión.
Equipos de generación de energía.
Ventajas:
Resistencia superior a la fluencia
Alta estabilidad térmica
Las válvulas de compuerta industriales se utilizan ampliamente en múltiples sectores debido a su confiable capacidad de aislamiento.
Las aplicaciones incluyen:
Tuberías de transmisión
Sistemas de boca de pozo
Unidades de proceso de refinería
Instalaciones de almacenamiento
Las válvulas de compuerta brindan un rendimiento de cierre confiable para el aislamiento crítico de tuberías.
Utilizado en:
Sistemas de vapor
Sistemas de agua de alimentación de calderas
Tuberías de agua de refrigeración
Las válvulas de compuerta de alta presión ayudan a mantener un funcionamiento seguro y estable en condiciones exigentes.
Las válvulas de compuerta se instalan comúnmente en:
Tuberías de proceso
Sistemas de transferencia de químicos
Sistemas de fluidos de alta presión
La selección adecuada del material garantiza la compatibilidad con diversos medios de proceso.
J-VALVES se centra en la fabricación de precisión y el control de calidad para proporcionar soluciones confiables de válvulas industriales.
Las ventajas de producción incluyen:
Mecanizado de precisión de superficies de sellado.
Estricto control dimensional
Procedimientos de montaje profesionales.
Procesos de prueba integrales
Cada válvula se somete a procedimientos de inspección que incluyen:
Prueba de presión de la carcasa
Prueba de fugas del asiento
Verificación de materiales
Pruebas de funcionamiento funcional
J-VALVES diseña válvulas de compuerta industriales de acuerdo con estándares internacionales reconocidos, que incluyen:
Especificaciones API
Requisitos ASME
Clasificaciones de presión ANSI
Normas de materiales ASTM
Esto garantiza la compatibilidad con los sistemas de tuberías industriales globales.
Las válvulas de compuerta industriales de alto rendimiento son componentes esenciales para un aislamiento confiable de tuberías en aplicaciones de alta presión. Su diseño de flujo directo, su fuerte capacidad de presión y su estructura de sellado duradera los hacen adecuados para sistemas de procesos industriales, petroquímicos, de generación de energía y de petróleo y gas.
La válvula de compuerta que se muestra representa una solución industrial típica de servicio pesado diseñada para entornos operativos exigentes. Mediante un diseño de ingeniería optimizado, una selección avanzada de materiales y un estricto control de fabricación, J-VALVES proporciona soluciones de válvulas confiables que cumplen con los requisitos de las aplicaciones industriales modernas.
