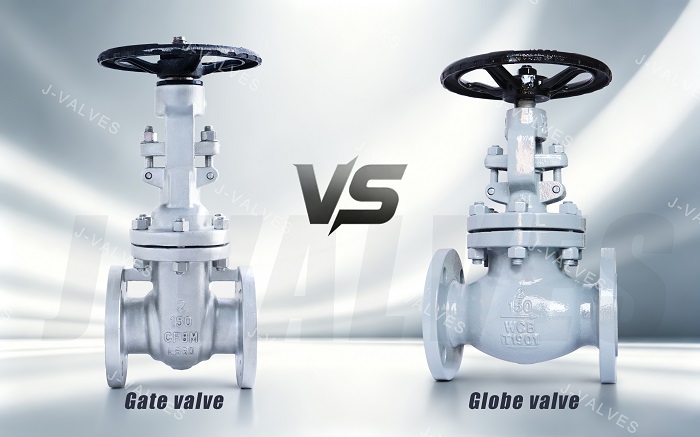

Válvula de compuerta versus válvula de globo: baja caída de presión para diámetros grandes versus control preciso para diámetros pequeños

En los sistemas de tuberías industriales, las válvulas de compuerta y las válvulas de globo son dos de los tipos de válvulas más comunes. Sin embargo, no son intercambiables. Muchos retrasos en los proyectos y errores de adquisición se deben a que se elige la válvula equivocada para el servicio equivocado. En términos simples, las válvulas de compuerta son mejores para una caída de presión baja, diámetros grandes y servicio de encendido y apagado, mientras que las válvulas de globo son mejores para un control de flujo preciso y líneas más pequeñas.

Si trabaja en petróleo y gas, tratamiento de agua, HVAC, generación de energía o tuberías industriales en general, esta guía lo ayudará a elegir la válvula adecuada más rápido y con más confianza.

I. ¿Cuál es la principal diferencia entre las válvulas de compuerta y las válvulas de globo?

Válvula de compuerta : construida para servicio completamente abierto o completamente cerrado

Una válvula de compuerta utiliza una compuerta que se mueve hacia arriba y hacia abajo a lo largo del recorrido del flujo. Cuando está completamente abierto, el canal de flujo es casi recto, lo que significa una resistencia muy baja y una caída de presión mínima. Esto hace que las válvulas de compuerta sean ideales para servicios de aislamiento.

Válvula de globo : construida para regular el flujo

Una válvula de globo dirige el flujo a través de un camino más curvo dentro del cuerpo. Eso crea más resistencia, pero también le da a la válvula un rendimiento de aceleración y control mucho mejor. Esta es la razón por la que las válvulas de globo se utilizan a menudo cuando es necesario ajustar el flujo en lugar de simplemente abrirlo o cerrarlo.

II. Por qué su diseño interno conduce a diferentes aplicaciones

Diseño de válvula de compuerta

Debido a que la ruta del flujo es recta cuando la válvula está abierta, las válvulas de compuerta son una excelente opción para sistemas donde la eficiencia energética y la baja pérdida de presión son importantes.

Diseño de válvula de globo

Debido a que el flujo cambia de dirección dentro de la válvula, las válvulas de globo son menos eficientes en términos de caída de presión, pero mucho más adecuadas para un control preciso del flujo del proceso.

III. Comparación de rendimiento: baja resistencia frente a regulación precisa

Caída de presión

Las válvulas de compuerta ofrecen una caída de presión muy baja en la posición completamente abierta, especialmente en tuberías de gran diámetro.
Las válvulas de globo crean una mayor caída de presión, pero esa compensación es aceptable cuando se necesita un control preciso.

Control de flujo

Las válvulas de compuerta no deben usarse para estrangulamiento a largo plazo. La apertura parcial puede provocar desgaste, vibración y erosión del asiento.
Las válvulas de globo están diseñadas para regulación y funcionan mejor en condiciones parcialmente abiertas.

Durabilidad

Las válvulas de compuerta generalmente duran más en servicio de aislamiento porque están completamente abiertas o completamente cerradas.
Las válvulas de globo manejan mejor los ajustes frecuentes, pero pueden experimentar un mayor desgaste si se exponen a grandes diferencias de presión durante períodos prolongados.

IV. ¿Qué válvula debería elegir?

Elija una válvula de compuerta para:

• Líneas principales de gran diámetro

• Sistemas de baja caída de presión

• Servicio de aislamiento on-off

• Tuberías de transmisión de larga distancia

• Aplicaciones donde se debe minimizar la pérdida de energía

Elija una válvula de globo para:

• Ramales de pequeño diámetro

• Regulación de flujo precisa

• Apertura y cierre frecuentes

• sistemas de climatización

• Líneas de proceso que requieren control de estrangulamiento

V. Errores comunes en la selección de válvulas

1. Uso de una válvula de compuerta para estrangular

Este es uno de los errores más comunes. Las válvulas de compuerta no están diseñadas para control de flujo continuo.

2. Instalación de una válvula de globo en una línea principal grande

Esto puede aumentar la pérdida de presión y los costos operativos, especialmente en sistemas de alto flujo.

3. Elegir basándose únicamente en el precio

Una válvula de bajo costo puede generar mayores costos de mantenimiento y energía si no se adapta a la aplicación.

4. Ignorar las condiciones de los medios

La temperatura, la presión, la corrosión y el contenido de sólidos afectan el rendimiento y la vida útil de la válvula.

VI. Consejos prácticos de compra

Si su sistema requiere baja resistencia, gran diámetro y aislamiento confiable, una válvula de compuerta suele ser la mejor opción.
Si su sistema requiere un ajuste de flujo preciso, un diámetro más pequeño y control repetido, una válvula de globo suele ser la opción más inteligente.

Antes de comprar, confirme:

• Tamaño nominal

• Clase de presión

• tipo medio

• Rango de temperatura

• Si se requiere aceleración

• Espacio de instalación y método de funcionamiento.

Estos detalles ayudan a evitar costosos retrabajos y problemas de rendimiento después de la instalación.

VII. Conclusión: la válvula adecuada ahorra más que la más barata

Una válvula de compuerta es mejor cuando se necesita una baja caída de presión, un servicio de gran diámetro y una operación simple de encendido y apagado.
Una válvula de globo es mejor cuando necesita una regulación precisa, un mejor rendimiento de aceleración y control de líneas pequeñas.

La forma más sencilla de recordarlo es:

Elija válvulas de compuerta para lograr eficiencia de flujo. Elija válvulas de globo para control de flujo.

Elegir la válvula adecuada en la etapa de diseño mejora la estabilidad del sistema, reduce el mantenimiento y reduce el costo del ciclo de vida.

Preguntas frecuentes

1. ¿Puede una válvula de compuerta reemplazar una válvula de globo?

Normalmente no. Las válvulas de compuerta son mejores para el aislamiento, no para la estrangulación a largo plazo.

2. ¿Se puede utilizar una válvula de globo en tuberías de gran diámetro?

Sí, pero suele ser menos eficiente debido a una mayor caída de presión.

3. ¿Qué válvula es mejor para estrangular?

Una válvula de globo generalmente es mejor para el servicio de estrangulación.

4. ¿Qué válvula es más eficiente energéticamente?

Una válvula de compuerta suele ser más eficiente energéticamente cuando está completamente abierta.
