Válvulas de mariposa en la industria química
• Estructura compacta: las válvulas de mariposa son conocidas por su diseño compacto, lo que las hace adecuadas para aplicaciones con espacio limitado. Consisten en un disco circular que gira alrededor de un eje central para controlar el flujo de fluido.
• Baja resistencia al flujo: cuando se abre completamente, las válvulas de mariposa ofrecen una resistencia mínima al flujo, lo que permite un paso de fluido eficiente. Esta característica es particularmente beneficiosa en los sistemas que requieren altas tasas de flujo.
• Operación rápida: las válvulas de mariposa se pueden abrir o cerrar rápidamente, haciéndolas ideales para aplicaciones que requieren una respuesta rápida y una operación frecuente.
• Opciones de material: a menudo están hechas de materiales como acero inoxidable, acero al carbono o acero de aleación, con sellos hechos de PTFE u otros materiales de alta temperatura para garantizar la durabilidad y la resistencia a la corrosión.
Caso 1: Aplicación de alta temperatura
En una unidad de agrietamiento catalítico en una planta química, las válvulas de mariposa se usan en el sistema de recuperación de energía para gases de combustión. Estas válvulas deben soportar temperaturas extremas, con temperaturas de funcionamiento que alcanzan hasta 680 ° C y temperaturas máximas de hasta 800 ° C. Para cumplir con estos requisitos, las válvulas de mariposa se construyen a partir de materiales de alta temperatura como 304H e Inconel X-750. El diseño también considera la expansión térmica y los efectos térmicos alternos para garantizar la confiabilidad a largo plazo.
Caso 2: Aplicación de alta presión
En la industria química del carbón, las válvulas de mariposa se emplean para aplicaciones de alta presión. Por ejemplo, se elige una de sello dura triple-ciencia válvula de mariposa por su alta rentabilidad y capacidad para manejar condiciones de gran diámetro, alta temperatura y alta presión. La válvula presenta un cuerpo de válvula integrado y una estructura de asiento, con una capa de superficie de sellado hecha de materiales de aleación resistentes al desgaste y resistentes a la corrosión. Este diseño garantiza un excelente rendimiento de sellado incluso bajo alta presión.
Caso 3: Aplicación de alta velocidad
En los sistemas de tratamiento de agua, las válvulas de mariposa se utilizan para regular el flujo de agua durante las diferentes etapas de tratamiento. Equipado con actuadores neumáticos, estas válvulas permiten un control de flujo rápido y preciso, asegurando una calidad constante del producto. La baja resistencia al flujo y el funcionamiento rápido de las válvulas de mariposa las hacen adecuadas para sistemas de fluidos de alta velocidad.

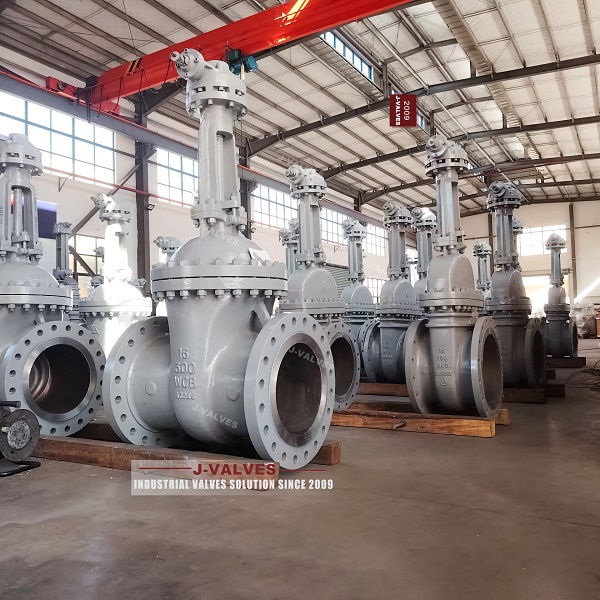

Válvulas de puerta en la industria química
• Sellado confiable: las válvulas de compuerta están diseñadas para proporcionar un excelente rendimiento de sellado, con una puerta que se mueve verticalmente para controlar el flujo de fluido. La gran área de contacto entre la puerta y el asiento asegura una fugas mínimas.
• Manejo de alta presión: las válvulas de compuerta son capaces de resistir altas presiones, lo que las hace adecuadas para aplicaciones industriales exigentes.
• Opciones de materiales: las válvulas de puerta generalmente están hechas de materiales de alta resistencia como acero al carbono, acero inoxidable o acero de aleación para garantizar la durabilidad y la resistencia a la corrosión.
Caso 1: Refinería petroquímica
En una refinería petroquímica a gran escala, las válvulas de compuerta se utilizan en varias unidades de procesamiento, incluida la destilación de petróleo crudo, el agrietamiento catalítico y el hidroprocesamiento. Estas válvulas están hechas de materiales de aleación especiales resistentes a la corrosión para resistir la naturaleza corrosiva de los productos derivados del petróleo. Equipado con actuadores eléctricos de alta precisión, las válvulas de puerta permiten el control remoto y el monitoreo en tiempo real, asegurando una operación estable y reduciendo la intervención manual.
Caso 2: Tratamiento municipal de agua
En una planta de tratamiento de agua municipal, las válvulas de puerta se utilizan para controlar el flujo de aguas residuales a través de diferentes unidades de tratamiento, como tanques de sedimentación, filtros y cuencas de reacción. El excelente rendimiento de sellado y la resistencia al desgaste de las válvulas de compuerta aseguran la operación confiable del sistema de tratamiento de aguas residuales, evitando las fugas y garantizando el cumplimiento ambiental.
| Característica | Válvulas de mariposa | Válvulas de puerta |
| Diseño | Disco circular girando alrededor de un eje | Puerta que se mueve verticalmente para controlar el flujo |
| Velocidad de operación | Operación rápida, adecuada para uso frecuente | Operación más lenta, adecuada para control de flujo estable |
| Rendimiento de sellado | Bien, pero puede usar con el tiempo | Excelente, con fugas mínimas |
| Manejo de presión | Adecuado para presión media a alta | Capaz de manejar alta presión |
| Rango de temperatura | -29 ° C a 450 ° C | -29 ° C a 450 ° C |
| Aplicaciones | Tratamiento de agua, sistemas HVAC, procesamiento químico | Petróleo y gas, generación de energía, procesamiento químico |
