Clasificación de tamaño y presión de las válvulas de compuerta: parámetros clave en la selección

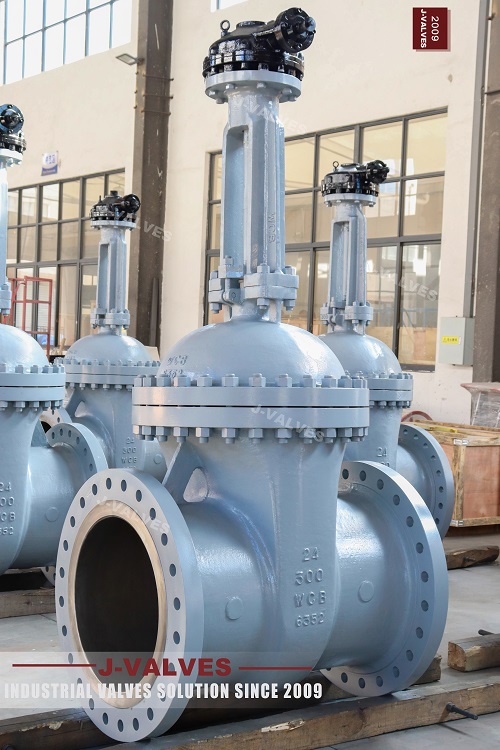

Entendimiento del tamaño de la válvula de puerta

Importancia del tamaño de la válvula

El tamaño de una válvula de compuerta es crucial para garantizar un control de flujo adecuado y la eficiencia del sistema. El tamaño de la válvula se especifica típicamente en términos del tamaño nominal de la tubería (NP) o diámetro (DN). Seleccionar el tamaño correcto implica coincidir la válvula con el diámetro de la tubería y considerar la capacidad de flujo requerida.

Consideraciones clave para el tamaño de la válvula

• Diámetro de la tubería: el tamaño de la válvula debe coincidir con el diámetro de la tubería de conexión para garantizar las características adecuadas de la integración y el flujo.

• Requisitos de flujo: considere la velocidad de flujo y la velocidad requeridas para determinar si una válvula de diámetro completo o reducido es más adecuado. Las válvulas de diámetro completo ofrecen una caída de presión mínima y son ideales para aplicaciones de alto flujo.

• Restricciones de espacio: en aplicaciones con espacio limitado, pueden ser necesarios diseños de válvulas compactos o tamaños más pequeños.

Comprender las calificaciones de presión

Importancia de las calificaciones de presión

La clasificación de presión de una válvula de compuerta indica la presión de trabajo máxima permitida (MAWP) que la válvula puede resistir de manera segura a una temperatura especificada. Seleccionar una válvula con una calificación de presión adecuada es esencial para garantizar la seguridad del sistema y prevenir las fallas.

Calificaciones de presión comunes

• PN (presión nominal): este es un estándar europeo que especifica la clasificación de presión en las barras. Las clasificaciones comunes incluyen PN16, PN25, PN40, PN63 y PN100.

• Clase: este es un estándar estadounidense que especifica la clasificación de presión en libras por pulgada cuadrada (PSI). Las calificaciones comunes incluyen Clase 150, Clase 300, Clase 600 y Superior.

Consideraciones clave para las calificaciones de presión

• Condiciones de funcionamiento: determine la presión de funcionamiento máxima del sistema y seleccione una válvula con una calificación de presión que exceda este valor para garantizar la seguridad.

• Efectos de la temperatura: considere el impacto de la temperatura en la clasificación de presión de la válvula. Las temperaturas más altas pueden reducir la clasificación de presión permitida, por lo que es importante seleccionar una válvula que pueda manejar los efectos combinados de la presión y la temperatura.

• Diseño del sistema: asegúrese de que la clasificación de presión de la válvula sea compatible con otros componentes en el sistema, como tuberías, accesorios y bombas.

Proceso de selección para válvulas de puerta

Guía paso a paso

1. Identifique los requisitos del sistema: determine el diámetro de la tubería, la velocidad de flujo requerida y las condiciones de presión de funcionamiento y temperatura.

2. Tamaño de la válvula de coincidencia: seleccione un tamaño de válvula que coincida con el diámetro de la tubería y cumpla con los requisitos de flujo. Considere opciones a fondo o reducido en función de la aplicación.

3. Evalúe el índice de presión: elija una válvula con una calificación de presión que exceda la presión de funcionamiento máxima. Asegúrese de que la válvula pueda manejar los efectos combinados de la presión y la temperatura.

4. Considere factores adicionales: evalúe otros factores como la compatibilidad material, la resistencia a la corrosión y los requisitos de actuación.

5. Consulte los estándares y la documentación: asegúrese de que la válvula cumpla con los estándares de la industria relevantes y esté certificado para la solicitud prevista.
