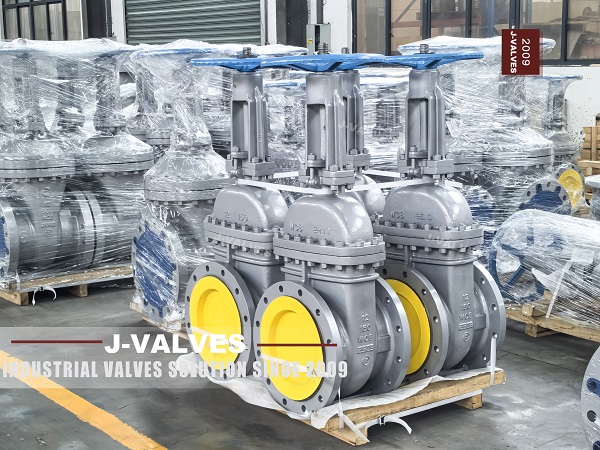

Válvulas de compuerta de acero fundido de paso total versus válvulas de paso reducido: diferencias estructurales

Las válvulas de compuerta se utilizan ampliamente en sistemas de tuberías industriales para control de flujo de encendido/apagado , aislamiento y mantenimiento del sistema. Entre las válvulas de compuerta de acero fundido , los dos tipos principales son las válvulas de paso total (puerto total) y las válvulas de paso reducido (puerto reducido) . Comprender sus diferencias estructurales es esencial para que los ingenieros y diseñadores seleccionen la válvula adecuada en términos de rendimiento, eficiencia y longevidad.

1. Válvulas de compuerta de paso total

Características estructurales

• Las válvulas de paso total (puerto completo) tienen un diámetro de la ruta de flujo interno igual al diámetro de la tubería , lo que garantiza que no haya restricción de flujo..

• La compuerta o cuña se retrae completamente dentro del cuerpo de la válvula, proporcionando un flujo ininterrumpido cuando está abierta.

• Generalmente construido con cuerpos de acero fundido , lo que permite el funcionamiento bajo altas presiones y temperaturas..

• Diseño del capó : Puede atornillarse o sellarse a presión, lo que proporciona fácil acceso para mantenimiento e inspección.

• Superficie de sellado : Generalmente metal con metal o metal con elastómero, según la aplicación.

Ventajas

• Caída de presión mínima : el flujo no está restringido, lo cual es crucial para tuberías que transportan fluidos viscosos o que requieren pigging.

• Desgaste reducido : el flujo suave reduce la turbulencia y la erosión.

• Eficiencia de mantenimiento : El paso total permite que las herramientas de limpieza de tuberías y los dispositivos de inspección pasen sin obstrucciones.

Limitaciones

• Mayor costo : se requiere más material y mecanizado para un diseño de paso total.

• Huella más grande : Requiere más espacio debido a un mayor diámetro interno y movimiento de la puerta.

2. Válvulas de compuerta de diámetro reducido

Características estructurales

• Las válvulas de diámetro reducido (puerto reducido) tienen un diámetro interno más pequeño que la tubería , lo que crea una ligera restricción de flujo.

• La compuerta o cuña se cierra contra un área de sellado más pequeña, lo que reduce el tamaño de la válvula en comparación con el diámetro total.

• Construido con cuerpo y capó de acero fundido , adecuado para sistemas de alta presión pero optimizado en términos de costo y eficiencia de espacio.

• Superficies de sellado : diseñadas para soportar caídas de presión moderadas y al mismo tiempo mantener un cierre hermético.

Ventajas

• Menor costo : Menos material y mecanizado en comparación con las válvulas de paso total.

• Diseño compacto : El diámetro interior y el tamaño del cuerpo más pequeños ahorran espacio en la disposición de las tuberías.

• Adecuado para flujo moderado : ideal para sistemas donde son aceptables caídas de presión menores.

Limitaciones

• Restricción de flujo : el diámetro interior reducido provoca una ligera caída de presión y puede limitar el flujo de fluidos viscosos.

• No es ideal para raspar : Es posible que las herramientas de inspección o limpieza no pasen fácilmente.

• Mayor riesgo de erosión : la aceleración del flujo localizada puede aumentar el desgaste del asiento de la válvula.

3. Diferencias estructurales clave

4. Aplicaciones

• Válvulas de paso total : oleoductos y gasoductos, sistemas de lodos y cualquier sistema que requiera flujo sin restricciones o limpieza de tuberías..

• Válvulas de diámetro reducido : Distribución de agua, tuberías de procesos químicos y sistemas con requisitos de flujo moderados donde el costo y la eficiencia del espacio son importantes.

5. Conclusión

La elección entre válvulas de compuerta de acero fundido de paso total y paso reducido depende de los requisitos operativos:

• Las válvulas de paso total destacan en tuberías de alto flujo, viscosas o aspirables , minimizando la caída de presión y permitiendo la limpieza de las tuberías.

• Las válvulas de diámetro reducido ofrecen una solución compacta y rentable para sistemas de flujo moderado donde son aceptables ligeras caídas de presión.

Comprender estas diferencias estructurales garantiza la selección adecuada de la válvula, lo que mejora la eficiencia, la seguridad y la longevidad del sistema en aplicaciones de manipulación de fluidos industriales.
