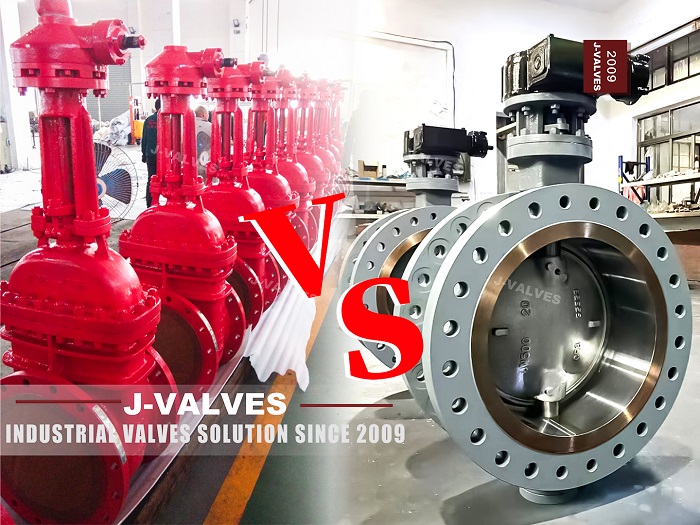

Las válvulas de puerta y las válvulas de mariposa son dos tipos comunes de válvulas, y cada una de ellas tiene diferentes ventajas y desventajas. La siguiente es una introducción detallada para usted:
Elementos de comparación | ||
Características estructurales | La estructura es compleja, que consiste en múltiples componentes, como placas de compuerta, tallos de válvulas y piezas de sellado, y el proceso de fabricación requiere altos estándares. | La estructura es simple y compacta, compuesta de piezas básicas como cuerpos de válvulas, placas de mariposa y tallos de válvulas, y el proceso de fabricación es relativamente simple. |
Costo de producción | Es relativamente alto debido a la estructura compleja y los altos requisitos del proceso de fabricación. | Es relativamente bajo. Con una estructura simple, tiene una ventaja de costo obvia. |
Resistencia fluida | Cuando se abre completamente, la placa de la puerta es paralela a la dirección de flujo del fluido, lo que resulta en una baja resistencia y una pequeña pérdida de presión, lo que es beneficioso para escenarios con altos requisitos de flujo como el transporte de larga distancia. | Cuando está en el estado abierto, la placa de mariposa está en el medio de la tubería. En comparación con la válvula de puerta, tiene una resistencia relativamente mayor y una cierta cantidad de pérdida de presión, y no es muy favorable para los escenarios de transporte de larga distancia que son sensibles a la pérdida de presión. |
Operaciones de apertura y cierre | Para diámetros grandes, es relativamente ahorrador de mano de obra abrir y cerrar con dispositivos de transmisión apropiados. Sin embargo, debido a la carrera larga de la placa de la puerta, el tiempo de apertura y cierre es relativamente largo, y no es muy adecuado para condiciones de trabajo que requieren apertura y cierre frecuentes y rápidos. | La placa de la mariposa gira alrededor del vástago de la válvula, lo que permite la apertura y el cierre rápido. Puede responder rápidamente a las instrucciones de control y es adecuado para ocasiones que requieren un cambio frecuente del estado de la válvula. |
Rendimiento de sellado | A través del mecanizado y la cooperación precisos con buenos materiales de sellado, tiene un buen rendimiento de sellado y se puede utilizar en sistemas de tuberías que transportan medios tóxicos, inflamables, explosivos y otros con altos requisitos de sellado. | Confiando en la estructura de sellado entre la placa de mariposa y el cuerpo de la válvula, en condiciones de trabajo duras, como el uso a largo plazo o la alta presión y la alta temperatura, la confiabilidad del sellado es ligeramente más débil, y su aplicación está limitada en entornos con requisitos de sellado extremadamente altos. |
Características de la regulación del flujo | Se utiliza principalmente para un control completo o cerrado completo, y la regulación del flujo es relativamente menos flexible. | Puede lograr una regulación continua dentro de un cierto rango cambiando el ángulo de rotación de la placa de mariposa, y es práctico para escenarios en los que el requisito de precisión del flujo no es extremadamente alto y se necesita un ajuste de flujo flexible. |
Resistencia al desgaste | Es relativamente bueno en condiciones de uso normal. Sin embargo, en el caso de las fallas, la dificultad y el costo de mantenimiento son relativamente altos. | Las superficies de sellado entre la placa de mariposa y el cuerpo de la válvula son propensas a la fricción durante la apertura y cierre frecuentes, por lo que la resistencia al desgaste es limitada, y el problema de desgaste es más prominente cuando se transportan medios que contienen impurezas de partículas sólidas. |
Requisitos de espacio de instalación | Se requiere una altura de espacio relativamente grande durante la instalación, y puede ser inconveniente instalar en diseños de tuberías con espacio limitado. | Tiene un pequeño volumen y peso ligero, y tiene más ventajas en entornos de instalación con espacio limitado. |
Rango de medios aplicable | Puede adaptarse a una variedad de medios, incluidos los medios comunes, así como los medios especiales con correos, alta temperatura y alta presión (seleccionando cuerpos de válvulas apropiados y materiales de sellado). | También puede adaptarse a una variedad de medios comunes, pero en condiciones de trabajo extremas de algunos medios especiales, existen relativamente más limitaciones en aspectos como el sellado. |
A través de dicha comparación tabular, las ventajas y desventajas respectivas de las válvulas de puerta y las válvulas de mariposa se pueden ver de manera más intuitiva y clara, facilitando la selección de acuerdo con las condiciones de trabajo reales.
