Selección de clasificación de presión de válvula de globo: estándares ANSI y API

Las válvulas de globo se utilizan ampliamente en sistemas de tuberías industriales para regular el flujo, controlar la presión y proporcionar capacidades de cierre precisas. La selección correcta de la clasificación de presión es fundamental para garantizar la seguridad, la longevidad y el cumplimiento normativo del sistema. Los ingenieros y especialistas en adquisiciones deben considerar las normas aplicables, en particular las especificaciones ANSI (Instituto Americano de Estándares Nacionales) y API (Instituto Americano del Petróleo), al seleccionar válvulas de globo para aplicaciones industriales.

Comprensión de las clasificaciones de presión de las válvulas de globo

La clasificación de presión de una válvula representa la presión máxima permitida que la válvula puede manejar de manera segura a una temperatura específica. Las válvulas de globo , que se utilizan a menudo en sistemas de alta presión y alta temperatura, deben seleccionarse según su clasificación para evitar fallas mecánicas o fugas. Las consideraciones clave incluyen:

• Presión de diseño: Presión máxima que puede soportar el cuerpo de la válvula.

• Presión de funcionamiento: Presión real en el sistema durante el funcionamiento normal.

• Impacto de la temperatura: la presión nominal a menudo disminuye a medida que aumenta la temperatura de funcionamiento debido a los límites de resistencia del material.

• Tipo de fluido: Los fluidos corrosivos, erosivos o de alta viscosidad pueden afectar la selección y clasificación del material.

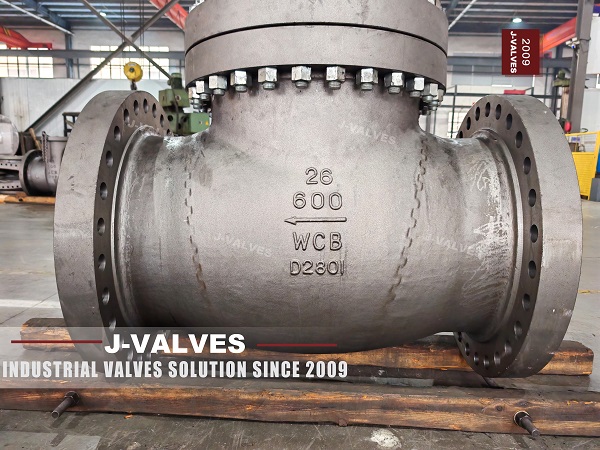

Clasificaciones de presión ANSI para válvulas de globo

Las clases de presión ANSI definen los límites de presión y temperatura de la válvula, lo que permite a los ingenieros hacer coincidir las clasificaciones de la válvula con las condiciones del sistema. Las clases ANSI comunes incluyen 150, 300, 600, 900, 1500 y 2500.

Características clave:

• Clase 150: Adecuado para aplicaciones de baja presión (hasta ~285 psi a 100 °F), comúnmente utilizado en agua, HVAC y procesos químicos ligeros.

• Clase 300: aplicaciones de presión media (~740 psi a 100 °F), utilizadas a menudo en líneas de vapor y gas.

• Clase 600-1500: sistemas industriales de alta presión, incluidas plantas químicas, refinerías y generación de energía.

• Clase 2500: aplicaciones de extrema alta presión, generalmente en tuberías especializadas o en alta mar.

Consideración de temperatura: Cada clase tiene una curva de reducción para temperaturas elevadas, según ANSI B16.34. Por ejemplo, una válvula Clase 150 solo puede manejar 150 psi a 400°F en lugar de 285 psi a 100°F.

Estándares API para válvulas de globo

Los estándares API, en particular API 600 y API 602, proporcionan pautas para el diseño de válvulas, materiales, pruebas y clasificaciones de presión en las industrias de petróleo, gas y petroquímica.

Puntos clave:

• API 600: Cubre válvulas de compuerta, globo y retención de acero adecuadas para aplicaciones de petróleo y gas a alta presión.

• API 602: se centra en válvulas de globo compactas y de pequeño diámetro con límites definidos de presión y temperatura.

• Tablas de presión-temperatura: API proporciona tablas de presiones de trabajo permitidas para materiales y rangos de temperatura específicos.

• Requisitos de prueba: Incluye pruebas hidrostáticas y de fuga del asiento para verificar el cumplimiento de la presión nominal.

Consideraciones de materiales en la clasificación de presión

La selección del material de la válvula afecta significativamente la presión nominal. Los materiales comunes del cuerpo de la válvula de globo incluyen:

• Acero al carbono (WCB, A105): ampliamente utilizado; Adecuado para aplicaciones de presión moderada a alta.

• Acero inoxidable (304, 316, CF8M): Ofrece resistencia a la corrosión; La clasificación de presión puede diferir debido a una menor resistencia a altas temperaturas.

• Aceros aleados (Inconel, Monel): Ambientes corrosivos y de alta temperatura; a menudo se requiere para válvulas que cumplen con API en petróleo y gas.

Materiales del asiento:

• Asientos metálicos: necesarios para aplicaciones de alta temperatura y alta presión para mantener la integridad del sellado.

• Asientos blandos (PTFE, RTFE): Adecuados para temperaturas y presiones más bajas; no recomendado para vapor o fluidos a alta temperatura.

Selección de la clasificación de presión correcta de la válvula de globo

1. Identifique las condiciones del sistema: determine la presión operativa máxima, la temperatura y las características del fluido.

2. Consulte las tablas ANSI/API: haga coincidir los requisitos del sistema con las clases de presión y las limitaciones de materiales.

3. Considere los márgenes de seguridad: seleccione una válvula con una presión nominal entre un 10 % y un 25 % mayor que la presión de funcionamiento del sistema.

4. Verifique la reducción térmica: asegúrese de que la válvula seleccionada pueda soportar temperaturas elevadas sin comprometer la resistencia.

5. Verifique la compatibilidad del material: asegúrese de que los materiales del cuerpo, el capó y el asiento puedan soportar tanto la presión como la exposición a productos químicos.

Conclusión

La selección adecuada de las clasificaciones de presión de las válvulas de globo es esencial para mantener operaciones industriales seguras y eficientes. Los estándares ANSI y API brindan pautas claras para los límites de presión y temperatura, pruebas y selección de materiales, lo que ayuda a los ingenieros a diseñar sistemas de tuberías confiables. Al comprender estos estándares y evaluar cuidadosamente las condiciones del sistema, los ingenieros pueden seleccionar válvulas de globo que garanticen seguridad, rendimiento y cumplimiento a largo plazo en entornos industriales exigentes.
