Las válvulas de globo son componentes esenciales de control de movimiento lineal ampliamente utilizados en sistemas de tuberías industriales para cierre de fluidos, regulación de presión y control de flujo. Entre las variantes más comúnmente utilizadas se encuentran las válvulas de globo rectas ordinarias y las válvulas de globo tipo Y. Si bien ambos cumplen la misma función principal de cortar y regular los medios de las tuberías, como vapor, agua, aceite y fluidos químicos, sus diseños estructurales, rendimiento hidráulico, durabilidad operativa y adaptabilidad de las aplicaciones difieren drásticamente. Comprender estas diferencias clave es fundamental para que los ingenieros industriales, los equipos de adquisiciones y el personal de mantenimiento de tuberías seleccionen el tipo de válvula más rentable y confiable para condiciones de trabajo específicas. Este artículo detalla sus distinciones en estructura, resistencia al flujo, pérdida de presión, vida útil, instalación y aplicabilidad industrial para referencia de ingeniería profesional y optimización de sistemas.
La brecha fundamental entre las válvulas de globo tipo Y y las válvulas de globo rectas ordinarias se debe a su canal de flujo interno y la disposición de los componentes. Una válvula de globo recta ordinaria adopta una estructura tradicional de paso de flujo vertical en forma de T. El vástago de la válvula y la superficie de sellado están dispuestos perpendicularmente a la tubería horizontal, lo que obliga al fluido que pasa a completar un giro vertical rígido de 90 grados dentro de la cavidad de la válvula. Este diseño vertical clásico presenta un proceso de fabricación simple y un bajo costo de producción, lo que la convierte en una válvula básica convencional para escenarios industriales generales.

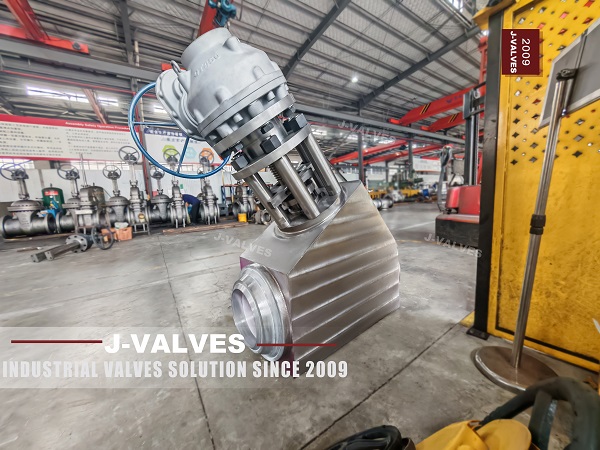

Por el contrario, una válvula de globo tipo Y presenta un diseño de canal de flujo inclinado optimizado. El vástago de la válvula y el asiento de la válvula están colocados en un ángulo oblicuo de 45° a 60° con respecto a la dirección del flujo horizontal de la tubería, formando un pasaje interno aerodinámico en forma de Y. No hay zonas muertas de giro abrupto en ángulo recto dentro del cuerpo de la válvula. La estructura general conserva el rendimiento de sellado preciso de las válvulas de globo tradicionales y al mismo tiempo abandona la rígida estructura de flujo vertical. Esta innovación estructural es la causa principal de su rendimiento hidráulico y estabilidad operativa superiores en comparación con las válvulas de globo rectas ordinarias.
La resistencia al flujo y la caída de presión son las diferencias de rendimiento más intuitivas entre los dos tipos de válvulas y afectan directamente la eficiencia energética de todo el sistema de tuberías. Las válvulas de globo rectas comunes sufren de una resistencia a los fluidos extremadamente alta debido a su diseño de giro de flujo de 90 grados. Cuando el medio pasa a través de la cavidad de la válvula, se producen turbulencias violentas, generación de vórtices y separación del flujo, lo que provoca una grave pérdida de presión. En funcionamiento continuo a largo plazo, este defecto de resistencia aumenta la carga operativa de bombas de agua, compresores de aire y equipos de refuerzo, lo que aumenta el consumo general de energía industrial.
El paso aerodinámico tipo Y de las válvulas de globo tipo Y permite un flujo de fluido suave y casi lineal con un cambio direccional mínimo. Los datos de las pruebas muestran que las válvulas de globo tipo Y reducen la resistencia del fluido entre un 30 % y un 50 % y reducen la pérdida de presión de la tubería en casi un 40 % en comparación con las válvulas de globo rectas ordinarias con el mismo diámetro nominal y grado de presión. La eliminación de zonas muertas turbulentas estabiliza la velocidad del flujo de fluido, evita aumentos repentinos de presión local y mejora significativamente la eficiencia de transmisión de tuberías medianas, lo que ofrece importantes ventajas de ahorro de energía para operaciones industriales de ciclo largo.
La confiabilidad del sellado y la durabilidad de los componentes son indicadores clave del valor operativo de la válvula, especialmente para tuberías industriales de alta temperatura y alta presión. Para las válvulas de globo rectas ordinarias, el disco de la válvula vertical soporta el impacto directo a alta velocidad del lavado vertical del fluido durante la operación. La erosión y fricción a largo plazo de la superficie de sellado causan fácilmente desgaste, rayones y fallas en el sellado. Además, el impacto frecuente del fluido provoca que los componentes internos no coincidan, lo que resulta en una vida útil más corta y un mayor riesgo de fugas.
Las válvulas de globo tipo Y evitan eficazmente el impacto de fluidos concentrados gracias a su diseño estructural inclinado. El fluido fluye a lo largo de la cavidad oblicua de la válvula sin impactar directamente el disco de la válvula ni el asiento de la válvula verticalmente, lo que reduce en gran medida la fricción y la abrasión en la superficie de sellado. La tensión uniforme sobre los componentes internos elimina el daño por fatiga local causado por la presión desequilibrada del fluido. En condiciones de trabajo idénticas y duras (alta temperatura, alta presión y cambios frecuentes), la vida útil de las válvulas de globo tipo Y es entre 1,5 y 2 veces mayor que la de las válvulas de globo rectas ordinarias, con tasas de falla mucho más bajas de rendimiento sin fugas.
Ambos tipos de válvulas admiten la regulación del flujo, pero su precisión de control y flexibilidad operativa varían mucho. Las válvulas de globo rectas ordinarias tienen un rendimiento de regulación lineal deficiente. La estructura de flujo en ángulo recto conduce a un flujo de fluido inestable durante la apertura parcial, propenso a aumentos repentinos de flujo y turbulencias, lo que dificulta lograr un microajuste preciso del flujo y la presión. Son más adecuados para escenarios simples de cierre y apertura total que para una regulación de procesos de alta precisión.
Las válvulas de globo tipo Y presentan una excelente curva de regulación de flujo lineal. El pasaje aerodinámico garantiza un flujo de fluido estable en cualquier grado de apertura, lo que permite un ajuste continuo y preciso del flujo del medio de la tubería. Ya sea que se utilice para microrregulación de flujo pequeño o control de tubería principal de flujo grande, mantiene una precisión de control consistente y confiable. Además, la estructura inclinada del vástago de la válvula acorta la carrera de apertura y cierre de la válvula, lo que hace que las operaciones de conmutación manuales y automatizadas sean más flexibles y receptivas que las válvulas de globo rectas comunes.
En términos de instalación de ingeniería in situ y mantenimiento diario, las válvulas de globo rectas ordinarias tienen requisitos de instalación simples y umbrales técnicos bajos, adecuadas para sistemas de tuberías convencionales de baja demanda. Sin embargo, sus zonas muertas internas en ángulo recto acumulan fácilmente escoria de soldadura, óxido e impurezas medias, lo que provoca bloqueos frecuentes y requiere un desmontaje y limpieza regulares. Una vez que la superficie de sellado está dañada, a menudo es necesario reemplazar la válvula en general debido a la dificultad de la reparación en el sitio.
Las válvulas de globo tipo Y adoptan una estructura integral montada en la parte superior con una cavidad interna lisa y libre de esquinas muertas, que no es propensa a la deposición de impurezas ni a la obstrucción. El diseño estructural optimizado admite el desmontaje, la limpieza y el pulido de la superficie de sellado en línea sin retirar toda la válvula de la tubería, lo que reduce en gran medida el tiempo de mantenimiento y los costos de ingeniería. Aunque el requisito de precisión de instalación es ligeramente mayor que el de las válvulas de globo rectas ordinarias, su ventaja de bajo mantenimiento a largo plazo es más prominente en escenarios de producción industrial continua.
Debido a limitaciones de rendimiento, las válvulas de globo rectas ordinarias solo se aplican a tuberías convencionales de baja presión, temperatura normal y funcionamiento intermitente, incluidos sistemas de calefacción civiles, tuberías de suministro de agua ordinarias y tuberías de gas industriales de baja presión en general. No son adecuados para regulación de alta precisión, funcionamiento continuo a largo plazo o condiciones de trabajo duras como alta temperatura, alta presión y medios corrosivos.
Al beneficiarse de una baja resistencia, una alta estabilidad y una alta precisión de regulación, las válvulas de globo tipo Y cubren escenarios industriales de alto nivel a los que las válvulas de globo rectas comunes no pueden adaptarse. Se utilizan ampliamente en tuberías de vapor de alta temperatura de plantas de energía térmica, tuberías de reacción petroquímica de alta presión, sistemas de transmisión criogénica de GNL, tuberías sanitarias farmacéuticas y alimentarias y tuberías de control de precisión para tratamiento de agua de protección ambiental. Para sistemas industriales que buscan alta eficiencia, bajo consumo de energía y operación estable a largo plazo, las válvulas de globo tipo Y son la alternativa mejorada preferida a las válvulas de globo rectas ordinarias.
En resumen, las diferencias principales entre las válvulas de globo tipo Y y las válvulas de globo rectas ordinarias radican en la optimización estructural, el rendimiento hidráulico y la adaptabilidad del escenario. Las válvulas de globo rectas ordinarias tienen ventajas de costos para tuberías convencionales simples y de baja demanda, mientras que las válvulas de globo tipo Y superan los defectos de alta resistencia, alto consumo de energía y poca durabilidad de las válvulas de globo rectas tradicionales. Con un rendimiento superior en ahorro de energía, mayor precisión de regulación, mayor vida útil y menores costos de mantenimiento, las válvulas de globo tipo Y se han convertido en la opción principal para los sistemas modernos de control de fluidos industriales de alto estándar. Los ingenieros deben seleccionar el tipo de válvula apropiado según la presión real de la tubería, la temperatura, los requisitos de regulación de flujo y el ciclo operativo para equilibrar el costo del proyecto y la eficiencia operativa a largo plazo.
