Análisis estructural de válvulas de bola de alta presión: diferencias en los estándares de diseño entre la clase 1500 y la clase 600

Las válvulas de bola de alta presión son componentes críticos en diversas aplicaciones industriales, particularmente en los sectores de generación de petróleo y gas, petroquímicos y de generación de energía. Estas válvulas están diseñadas para controlar el flujo de fluidos en condiciones de alta presión, asegurando la confiabilidad y la seguridad. Dos clases de presión comunes para las válvulas de bola son la clase 1500 y la clase 600, cada una con estándares y requisitos de diseño distintos.

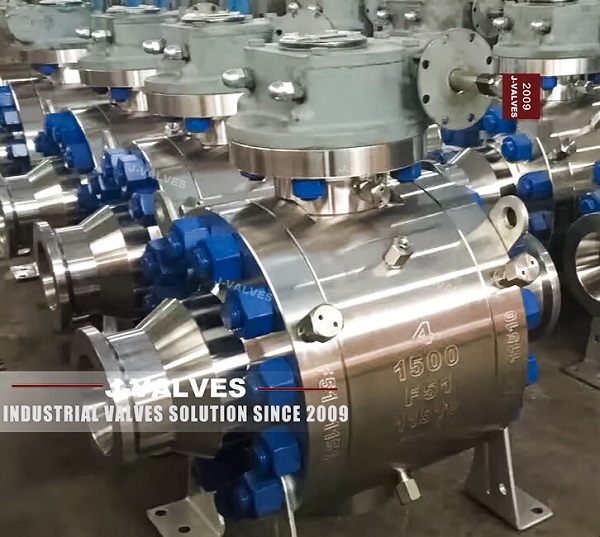

Válvulas de bola de clase 1500: estándares de diseño y características estructurales

1.1 clasificaciones de presión y temperatura

• Calificación de presión: las válvulas de bola de clase 1500 están diseñadas para soportar una presión de trabajo máxima permitida (MAWP) de 1500 psi. Esta calificación de alta presión los hace adecuados para aplicaciones exigentes, como tuberías de alta presión y sistemas de procesos críticos.

• Rango de temperatura: estas válvulas generalmente están diseñadas para temperaturas de funcionamiento que van desde -20 ° F a 250 ° F (-29 ° C a 121 ° C). Para temperaturas más altas, se requieren materiales especiales y consideraciones de diseño.

1.2 Diseño estructural

• Diseño de bola fija: las válvulas de bola de clase 1500 a menudo utilizan un diseño de bola fija, donde la pelota está soportada por un trunnion o un tallo. Este diseño proporciona estabilidad y reduce el par requerido para operar la válvula, por lo que es ideal para aplicaciones de alta presión.

• Asientos cargados en vivo: para garantizar un sellado confiable, las válvulas de clase 1500 a menudo cuentan con asientos cargados en vivo. Estos asientos están diseñados para mantener un sello consistente incluso bajo alta presión, evitando la fuga de líquidos.

• Construcción del cuerpo y el capó: el cuerpo y el capó de la válvula se construyen típicamente a partir de materiales de alta resistencia, como el acero forjado. Esta construcción garantiza la durabilidad y la resistencia a las condiciones de alta presión y alta temperatura.

• Características adicionales: las válvulas de clase 1500 pueden incluir características como el diseño seguro contra el fuego, el vástago a prueba de reventón y los mecanismos de alivio de presión para mejorar la seguridad y la confiabilidad.

Válvulas de bola de clase 600: estándares de diseño y características estructurales

2.1 clasificaciones de presión y temperatura

• Calificación de presión: las válvulas de bola de clase 600 están diseñadas para soportar una presión de trabajo máxima permitida (MAWP) de 600 psi. Si bien es inferior a la clase 1500, esta calificación de presión todavía es adecuada para muchas aplicaciones industriales que requieren un control de alta presión.

• Rango de temperatura: las válvulas de clase 600 generalmente están diseñadas para temperaturas de funcionamiento que van desde -20 ° F a 250 ° F (-29 ° C a 121 ° C). Similar a la clase 1500, las temperaturas más altas pueden requerir materiales especiales y consideraciones de diseño.

2.2 Diseño estructural

• Diseño de bola flotante: las válvulas de bola de clase 600 a menudo utilizan un diseño de bola flotante, donde la pelota no se fija y se mueve libremente dentro del cuerpo de la válvula. Este diseño proporciona simplicidad y rentabilidad, lo que lo hace adecuado para una amplia gama de aplicaciones.

• Válvulas asignadas por elastómero: muchas válvulas de bola de clase 600 cuentan con asientos de elastómero, que proporcionan un excelente rendimiento de sellado en condiciones de funcionamiento normales. Sin embargo, estos asientos pueden ser menos efectivos en condiciones extremas de presión y temperatura en comparación con los asientos con carga en vivo utilizada en las válvulas de clase 1500.

• Construcción del cuerpo y el capó: el cuerpo y el capó de la válvula se construyen típicamente a partir de acero forjado o fundido, lo que garantiza la durabilidad y la resistencia a las condiciones de alta presión. Si bien los materiales pueden ser similares a los utilizados en las válvulas de clase 1500, el diseño general a menudo es más simple y más rentable.

• Características adicionales: las válvulas de clase 600 pueden incluir características como el diseño seguro contra el fuego y el vástago a prueba de reventón, pero generalmente son menos complejos en comparación con las válvulas de clase 1500.

Análisis comparativo: Clase 1500 vs. Válvulas de bola de clase 600
