Una guía completa para seleccionar válvulas de bola de alta presión: comprensión de las clasificaciones de presión PN16 a PN100

Comprender las calificaciones de presión

¿Qué es la calificación PN?

La calificación PN (presión nominal) es un estándar europeo utilizado para designar la clasificación de presión de las válvulas y los accesorios. Es un número adimensional que indica la presión de trabajo máxima permitida de una válvula a una temperatura especificada. La calificación PN es un parámetro esencial para seleccionar la válvula apropiada para una aplicación específica.

Clasificaciones de PN comunes para válvulas de bola

• PN16: esta calificación indica una presión de trabajo máxima permitida de 16 bar (232 psi) a temperatura ambiente.

• PN25: esta calificación indica una presión de trabajo máxima permitida de 25 bar (363 psi) a temperatura ambiente.

• PN40: esta calificación indica una presión de trabajo máxima permitida de 40 bar (580 psi) a temperatura ambiente.

• PN63: esta calificación indica una presión de trabajo máxima permitida de 63 bar (911 psi) a temperatura ambiente.

• PN100: esta calificación indica una presión de trabajo máxima permitida de 100 bar (1450 psi) a temperatura ambiente.

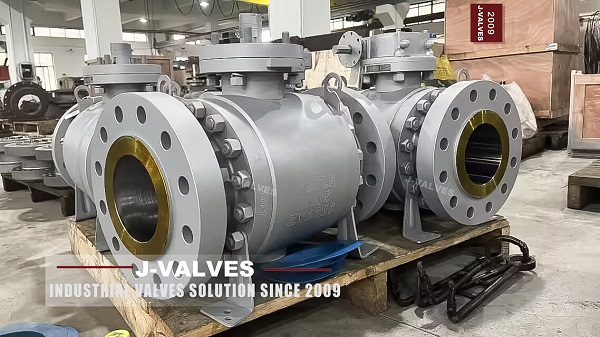

Factores a considerar al seleccionar válvulas de bola de alta presión

1. Requisitos de presión

El primer paso para seleccionar una válvula de bola de alta presión es determinar la presión de funcionamiento máxima de su sistema. Asegúrese de que la válvula seleccionada tenga una calificación PN que exceda la máxima presión que encontrará su sistema. Por ejemplo, si su sistema opera a una presión máxima de 50 bar, una válvula PN63 o más alta sería apropiado.

2. Consideraciones de temperatura

La temperatura juega un papel crucial en el rendimiento de las válvulas de bola de alta presión . La presión de trabajo máxima permitida disminuye a medida que aumenta la temperatura. Siempre consulte los gráficos de reducción de presión de temperatura del fabricante de la válvula para garantizar que la válvula pueda manejar la temperatura de funcionamiento y las condiciones de presión.

3. Compatibilidad fluida

Considere el tipo de fluido que fluirá a través de la válvula. Diferentes materiales ofrecen diferentes niveles de resistencia a productos químicos específicos. Por ejemplo, el acero inoxidable es adecuado para una amplia gama de fluidos, incluidos productos químicos corrosivos, mientras que el acero al carbono puede ser más apropiado para los fluidos no corrosivos.

4. Materiales del cuerpo y el asiento de la válvula

• Cuerpo de la válvula: los materiales comunes incluyen acero al carbono, acero inoxidable y acero de aleación. El acero inoxidable a menudo se prefiere por su resistencia a la corrosión y durabilidad.

• Asiento de la válvula: el material del asiento debe ser compatible con el fluido y las condiciones de funcionamiento. Los materiales comunes del asiento incluyen opciones PTFE, PEEK y asignadas por metal para aplicaciones de alta temperatura.

5. Método de actuación

Las válvulas de bola de alta presión se pueden operar manualmente o equiparse con actuadores eléctricos, neumáticos o hidráulicos. La elección del método de actuación depende de los requisitos de la aplicación, como la necesidad de control remoto, automatización o operación frecuente.

6. Conexiones finales

Asegúrese de que las conexiones finales de la válvula coincidan con las de su sistema de tuberías. Las conexiones finales comunes incluyen extremos con bridas, roscadas y soldadas. Las conexiones con bridas son las más comunes para aplicaciones de alta presión debido a su facilidad de instalación y mantenimiento.

7. Seguridad y cumplimiento

Las válvulas de bola de alta presión deben cumplir con los estándares y regulaciones relevantes de la industria. Asegúrese de que la válvula cumpla con los estándares requeridos, como API 6D, ASME B16.34 o DIN EN 1092-1, dependiendo de su región y aplicación.

Análisis detallado de las calificaciones de PN

PN16

• Presión máxima: 16 bar (232 psi)

• Aplicaciones: adecuadas para aplicaciones de baja a media presión, como sistemas de suministro de agua, sistemas de HVAC y procesos industriales generales.

• Consideraciones del material: el acero al carbono o los cuerpos de acero inoxidable con asientos PTFE o NBR se usan comúnmente.

PN25

• Presión máxima: 25 bar (363 psi)

• Aplicaciones: ideal para aplicaciones que requieren un mayor control de presión, como sistemas de aire comprimido, sistemas de vapor y procesamiento de productos químicos.

• Consideraciones de material: se recomiendan cuerpos de acero inoxidable con asientos PTFE o PEEK para una mejor durabilidad y resistencia a la corrosión.

PN40

• Presión máxima: 40 bar (580 psi)

• Aplicaciones: adecuadas para aplicaciones de alta presión, como sistemas hidráulicos, tuberías de petróleo y gas, y sistemas de agua de alta presión.

• Consideraciones de material: acero inoxidable o cuerpos de acero de aleación con opciones asignadas por metal para aplicaciones de alta temperatura y alta presión.

PN63

• Presión máxima: 63 bar (911 psi)

• Aplicaciones: se utiliza en aplicaciones de muy alta presión, como sistemas de vapor de alta presión, prensas hidráulicas y sistemas de gas industrial.

• Consideraciones de materiales: a menudo se requieren cuerpos de acero de aleación con opciones con metal para estas aplicaciones exigentes.

PN100

• Presión máxima: 100 bar (1450 psi)

• Aplicaciones: adecuadas para aplicaciones de ultra alta presión, como corte de agua de alta presión, sistemas de fluidos supercríticos y equipos de prueba de alta presión.

• Consideraciones del material: los cuerpos de acero de aleación de alta resistencia con opciones asignadas por metal son esenciales para estas condiciones extremas.
