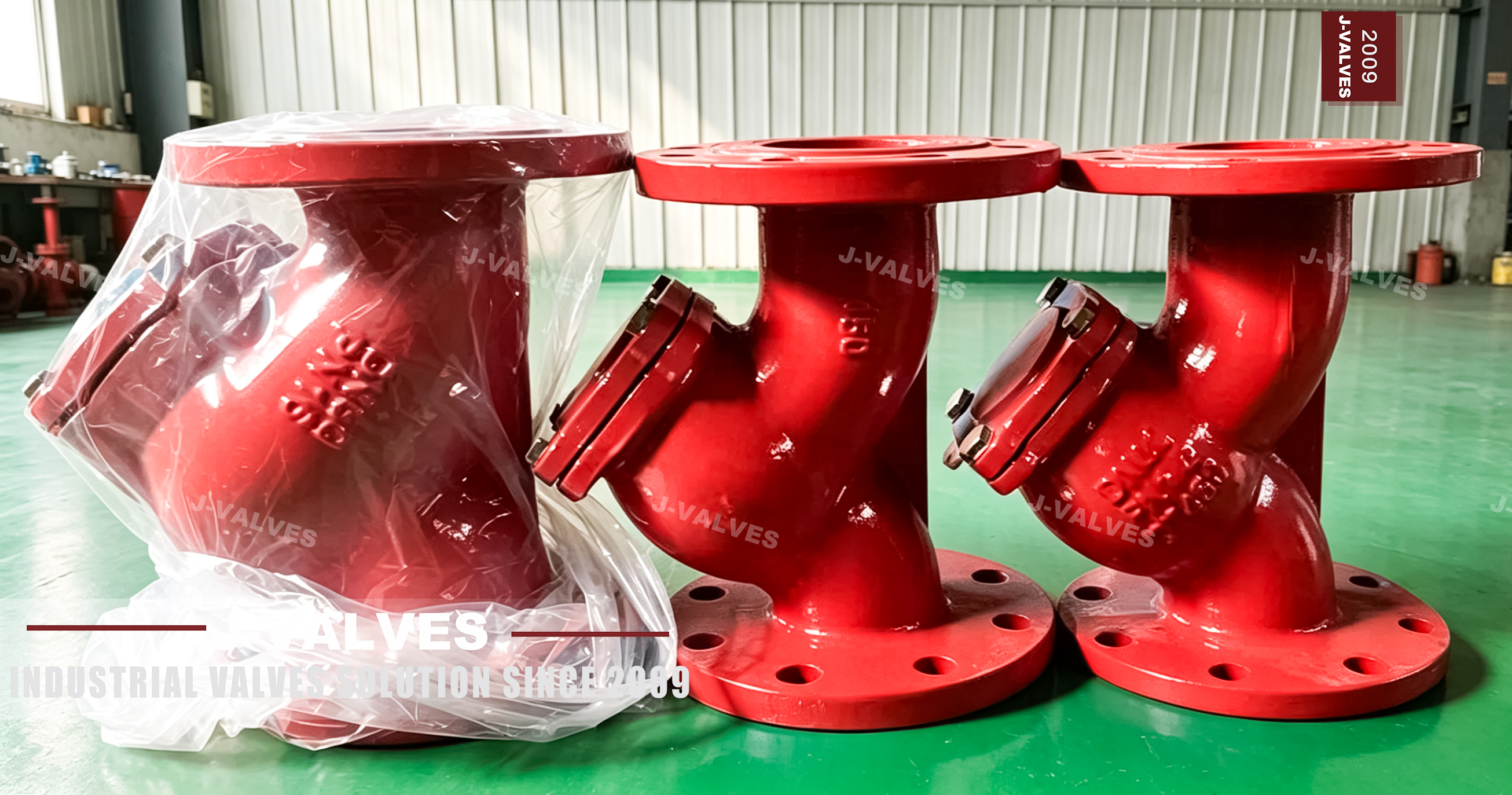

Colador tipo Y de alta presión: por qué los modelos estándar se quedan cortos y qué cambia un cuerpo engrosado

En los sistemas de tuberías industriales, el filtro tipo Y es uno de los dispositivos de protección de líneas más comunes y esenciales. Su trabajo es simple pero crítico: eliminar desechos y proteger bombas, válvulas, instrumentos y equipos posteriores. Pero una vez que el sistema entra en servicio de alta presión, muchos filtros estándar comienzan a mostrar sus límites.

El problema más común no es la eficiencia de la filtración. Es resistencia a la presión.

Bajo alta presión sostenida, cambios de temperatura, picos de presión y ciclos frecuentes de arranque y parada, un filtro tipo Y estándar puede sufrir deformación del cuerpo, inestabilidad del sellado, fugas en la brida o incluso fallas en la carcasa. Es por eso que los filtros tipo Y de cuerpo engrosado a menudo se eligen para condiciones operativas severas.

1. Por qué los filtros tipo Y estándar tienen problemas en el servicio de alta presión

Los modelos estándar suelen estar diseñados para aplicaciones de uso general con presión moderada y condiciones de funcionamiento estables. Sin embargo, en una tubería de alta presión, el cuerpo experimenta un estrés mucho más complejo.

1) Espesor de pared insuficiente

Para mantener bajos los costes y el peso, las carrocerías estándar suelen tener un espesor de pared limitado. Bajo una presión interna continua, esto puede reducir el margen de seguridad estructural y aumentar el riesgo de daños a largo plazo.

2) Concentración de tensiones alrededor de la rama Y

La geometría en forma de Y crea naturalmente áreas de transición donde la tensión tiende a concentrarse. Si el espesor de la pared no es suficiente, estas zonas se vuelven puntos más débiles bajo presión.

3) Condiciones de sellado más exigentes

La alta presión afecta no sólo al cuerpo sino también a las caras de las bridas, los pernos y las juntas. Si la rigidez del cuerpo no es lo suficientemente fuerte, la confiabilidad del sellado puede disminuir, provocando fugas.

4) Mala resistencia a los golpes de presión.

Las líneas de descarga de bombas, líneas de compresores, sistemas de vapor y otras aplicaciones dinámicas a menudo crean pulsaciones de presión. Es posible que los filtros estándar no soporten bien estos golpes repetidos con el tiempo.

2. ¿Qué mejora realmente un cuerpo engrosado?

Un colador de cuerpo grueso es más que una versión 'más pesada' del mismo producto. Es un diseño mejorado destinado a mejorar la seguridad de la presión, la rigidez, la resistencia a la fatiga y la estabilidad a largo plazo.

1) Mayor margen de seguridad de presión

El beneficio más directo es un mayor margen estructural. El cuerpo puede soportar mejor la presión interna, los picos transitorios y el estrés térmico sin fallas prematuras.

2) Mejor resistencia a la deformación

La alta presión no siempre causa una falla repentina. Más a menudo, cambia lentamente la forma del cuerpo con el tiempo. Un cuerpo más grueso ayuda a mantener la geometría y la estabilidad de la trayectoria del flujo.

3) Rendimiento mejorado frente a la fatiga

Muchas fallas industriales se deben a ciclos de presión repetidos y no a una sola sobrecarga. Un cuerpo engrosado reduce la acumulación de estrés y mejora la vida fatigada.

4) Sellado más estable

Cuando la rigidez del cuerpo es mayor, la compresión de la brida y el rendimiento de la junta permanecen más estables, lo que reduce la posibilidad de microfugas.

5) Mejor idoneidad para servicios severos

Los filtros de cuerpo grueso son más adecuados para vapor, petróleo y gas, servicios químicos, sistemas de transferencia de calor, líneas de protección de bombas y otras aplicaciones exigentes.

3. El grosor por sí solo no es suficiente

Es un error pensar que 'más grueso siempre es mejor'. Un filtro tipo Y de alta presión confiable depende de varios factores de diseño que trabajan juntos.

1) selección de materiales

Si el material no tiene suficiente fuerza, tenacidad o resistencia a la corrosión, el espesor adicional de la pared por sí solo no garantizará el rendimiento.

2) Diseño estructural

Incluso con un cuerpo más grueso, las transiciones deficientes, el diseño débil del puerto de drenaje o la mala geometría de la brida aún pueden crear concentración de tensiones.

3) Calidad de fabricación

La calidad de la fundición, la precisión del mecanizado, la calidad de la soldadura y el tratamiento térmico afectan el rendimiento final del producto.

4) Clasificación de presión real

Algunos productos parecen resistentes, pero no están realmente validados para funcionamiento a alta presión. Verifique siempre la clase de presión real y los datos de prueba.

4. Dónde tiene más sentido un colador tipo Y de cuerpo grueso

Un modelo de cuerpo engrosado suele ser la mejor opción cuando su sistema tiene una o más de estas condiciones:

• Alta presión de funcionamiento con fluctuaciones frecuentes

• Cambios de temperatura notables

• Ciclos frecuentes de arranque y parada.

• Medios sucios con partículas o sólidos abrasivos

• Instalación en la descarga de la bomba, descarga del compresor o líneas principales críticas

• Requisitos estrictos para el tiempo de actividad y el control de fugas

En estos casos, un modelo estándar puede parecer más barato al principio, pero una carrocería más gruesa a menudo reduce el costo total del ciclo de vida al reducir el mantenimiento y el tiempo de inactividad.

5. Cómo evaluar un filtro tipo Y de alta presión antes de comprarlo

Antes de comprar no preguntes sólo por el precio. Pregunte si el filtro puede funcionar de manera segura y consistente en su sistema.

1) Verifique la compatibilidad de presión y temperatura.

Asegúrese de que la presión nominal y la temperatura de funcionamiento coincidan con sus condiciones de servicio reales.

2) Revisar el espesor de la pared y los detalles de la estructura.

Un proveedor creíble debe proporcionar información sobre el grosor de la carrocería, la calidad del material y la estructura, no sólo una fotografía del producto.

3) Solicite documentos de prueba y calidad.

Los informes de pruebas hidrostáticas, los certificados de materiales y los registros de inspección ayudan a confirmar la confiabilidad de la fabricación.

4) Confirmar la viabilidad del mantenimiento.

Un filtro de alta presión aún debería ser fácil de limpiar, inspeccionar y reparar en el campo.

6. Conclusión: En servicio de alta presión, el ajuste no es suficiente

Elegir un filtro tipo Y para sistemas de alta presión no se trata solo del tamaño de la conexión o del ajuste de la instalación. Se trata de presión nominal, resistencia del material, rigidez del cuerpo, estabilidad del sellado y confiabilidad a largo plazo.

Los modelos estándar son adecuados para servicios generales. Los coladores de cuerpo grueso son la mejor opción cuando el proceso se vuelve realmente exigente.

Para los usuarios industriales que valoran el tiempo de funcionamiento, la seguridad y un menor riesgo de mantenimiento, una carrocería más gruesa no es sólo una mejora. A menudo es la elección de ingeniería correcta.

Preguntas frecuentes

1. ¿Por qué los filtros tipo Y estándar no son ideales para aplicaciones de alta presión?

Porque el espesor de su cuerpo, su rigidez y su resistencia a la fatiga suelen ser limitados, lo que aumenta el riesgo de deformación y fugas.

2. ¿Un cuerpo más grueso significa siempre un mejor rendimiento?

Normalmente sí, pero sólo cuando el material, la estructura y la calidad de fabricación también están bien diseñados.

3. ¿Cuáles son los factores de selección más importantes?

La clase de presión, el rango de temperatura, la calidad del material, el grosor del cuerpo y el tipo de conexión final son importantes.

4. ¿Qué aplicaciones se benefician más de un cuerpo engrosado?

Ejemplos típicos son líneas de alta presión, sistemas de vapor, sistemas pulsantes, medios corrosivos y líneas de descarga de bombas.
