ISO 7121 Válvulas de bola de muelle vs. Válvulas de bola flotantes ISO 6552: un análisis comparativo de las estructuras de soporte de la pelota

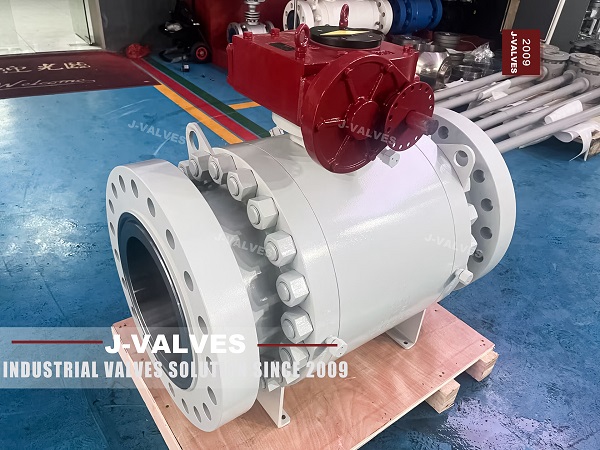

ISO 7121 válvulas de bola de muelle

Diseño y operación

• Diseño de Tunnion: ISO 7121 especifica los requisitos de diseño para las válvulas de bola de Trunnion , que cuentan con una estructura de soporte única. La pelota está soportada por un eje o eje que se extiende a través del cuerpo de la válvula, proporcionando estabilidad y soporte adicionales.

• Estructura de soporte: el diseño de Tunnion permite una mejor distribución de carga y reduce el desgaste en los componentes de la válvula. Este diseño es particularmente beneficioso en aplicaciones de alta presión y de alto flujo.

• Operación: la bola se gira por un tallo conectado a una rueda de mano o actuador, lo que permite un control preciso sobre el flujo de fluido. El diseño de Trunnion garantiza una operación suave y confiable, incluso en condiciones exigentes.

Características clave

• Estabilidad mejorada: el diseño de Trunnion proporciona soporte adicional a la pelota, mejorando la estabilidad y reduciendo el desgaste.

• Capacidad de alta presión: este diseño es adecuado para aplicaciones de alta presión, asegurando un control confiable de cierre y flujo.

• Mantenimiento reducido: la distribución de carga mejorada y el desgaste reducido contribuyen a requisitos de mantenimiento más bajos y una mayor vida útil de la válvula.

ISO 6552 Válvulas de bola flotante

Diseño y operación

• Diseño de bola flotante: ISO 6552 especifica los requisitos de diseño para las válvulas de bola flotantes , donde la pelota no está rígidamente fija al vástago. En cambio, flota dentro del cuerpo de la válvula, lo que permite un mejor sellado y distribución de carga.

• Estructura de soporte: el diseño de la bola flotante se basa en el contacto entre la pelota y el asiento para el sellado. Este diseño proporciona un excelente rendimiento de sellado y es adecuado para una amplia gama de aplicaciones.

• Operación: la bola se gira por un tallo conectado a una rueda de mano o actuador, lo que permite un control preciso sobre el flujo de fluido. El diseño de la bola flotante asegura un cierre confiable y una fuga mínima.

Características clave

• Excelente sellado: el diseño de la bola flotante proporciona un excelente rendimiento de sellado, asegurando una fuga mínima y un cierre confiable.

• Versatilidad: este diseño es adecuado para una amplia gama de aplicaciones, incluidas las que involucran fluidos corrosivos y altas temperaturas.

• Facilidad de mantenimiento: el diseño más simple de las válvulas de bola flotantes a menudo las hace más fáciles de mantener y reparar.

Análisis comparativo

Diferencias clave
