En oleoductos y gasoductos de larga distancia, sistemas municipales de suministro de agua a gran escala y plantas petroquímicas modernas, la seguridad y estabilidad de los sistemas de transporte de fluidos son siempre las principales prioridades para los ingenieros. Con la expansión continua de los diámetros de las tuberías y el aumento de la presión de transporte, las válvulas de retención de oscilación tradicionales o las válvulas de retención de mariposa de doble placa a menudo parecen inadecuadas cuando se enfrentan condiciones de trabajo severas de gran flujo y alta presión. El poder destructivo del golpe de ariete, la pérdida excesiva de presión y los altos costos de mantenimiento se han convertido en los principales puntos débiles que desconciertan a la industria.
Como marca líder en el sector de válvulas industriales, J-VALVES (establecida en 2009) ha construido con éxito válvulas de retención de flujo axial de gran diámetro y alta calidad . Este artículo proporcionará un análisis exhaustivo de por qué las válvulas de retención de flujo axial son la opción ideal para las condiciones de fluidos complejas modernas desde la perspectiva de principios técnicos, ventajas principales, criterios de selección e historias de éxito reales.
Una válvula de retención de flujo axial, también conocida como válvula de retención Venturi o válvula de retención silenciosa, es un dispositivo de prevención de contraflujo diseñado específicamente para optimizar el rendimiento de la dinámica de fluidos.
A diferencia de las válvulas tradicionales con trayectorias de flujo curvas, la válvula de retención de flujo axial adopta una estructura de cuerpo aerodinámica con forma de copia (venturi). Cuando el líquido ingresa a la válvula, se divide suavemente a lo largo del cuerpo central aerodinámico y converge nuevamente después de pasar a través del disco. Este diseño minimiza los vórtices y turbulencias dentro de la cavidad de la válvula, logrando una caída de presión extremadamente baja.
Su mecanismo de cierre es igualmente único: el disco se mueve linealmente a lo largo del eje central y está asistido por un resorte diseñado de alta precisión. Cuando el flujo aguas arriba disminuye o se detiene, el resorte responde rápidamente, empujando el disco para que se cierre cerca del momento exacto en que la velocidad del fluido cae a cero, eliminando así el golpe de ariete y el golpe de ariete por completo.
Cuando se enfrentan condiciones de trabajo con un diámetro de 30 pulgadas (DN750) o más y una clasificación de alta presión de 600 LB (PN100), las válvulas de retención oscilantes tradicionales exponen claras deficiencias:
Golpe de ariete destructivo (golpe de ariete): Los discos tradicionales tienen una gran distancia de recorrido y dependen completamente de la gravedad o del flujo inverso para cerrarse. En el caso de una parada repentina de una bomba en un sistema de alta presión y gran flujo, el cierre del disco se retrasa considerablemente, generando ondas de choque masivas que pueden romper tuberías y destruir costosos equipos aguas arriba.
Alta pérdida de energía (caída de presión): en la posición completamente abierta, el disco de una válvula oscilante o de mariposa todavía cuelga directamente en la ruta del flujo, creando una resistencia significativa. Según cálculos de mecánica de fluidos, la caída de presión a largo plazo en un sistema de gran diámetro se traduce en miles de kilovatios-hora de energía eléctrica desperdiciada al año.
Mantenimiento frecuente y vida útil corta: El desgaste a largo plazo de los pasadores de las bisagras y los impactos repetidos significan que las válvulas grandes tradicionales fallan con frecuencia en operaciones de frecuencia media a alta, lo que genera enormes pérdidas económicas debido a paradas inesperadas.

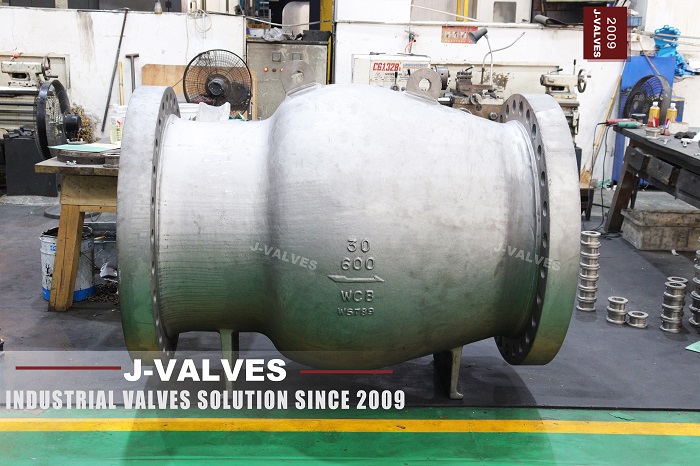

Dirigido a estos puntos débiles industriales, el equipo de J-VALVES implementó innovaciones técnicas integrales al diseñar y fabricar válvulas de retención de flujo axial de gran diámetro como el modelo WCB de 30' 600LB que se muestra en la imagen:
Diseño 'Non-Slam' de respuesta rápida: El recorrido del disco de la válvula de retención de flujo axial J-VALVES es extremadamente corto: solo alrededor de 1/4 del diámetro nominal de la válvula. Junto con el resorte de aleación importado de alto rendimiento incorporado, la válvula completa su cierre suave en la fracción de segundo precisa cuando la velocidad del fluido cae a cero. Todo el proceso es silencioso y sin impactos.
Ruta de flujo Venturi optimizada para una baja caída de presión: utilizando un software avanzado de simulación de dinámica de fluidos computacional (CFD), optimizamos la geometría interna del cuerpo. El coeficiente de flujo (valor C_v$) de las válvulas de retención de flujo axial J-VALVES de gran diámetro es significativamente superior al de la competencia. La baja caída de presión se traduce directamente en menores requisitos de energía de bombeo.
Fundición WCB de alta especificación y procesamiento riguroso: como se muestra en el producto de 30 pulgadas y 600 libras en la foto, J-VALVES utiliza acero al carbono WCB de primera calidad para la fundición integral. El espesor de la pared de la carrocería y las pruebas no destructivas (NDT) cumplen estrictamente con los estándares API 6D y ASME B16.34. La superficie del asiento está revestida con una aleación a base de cobalto Stellite, lo que proporciona una excelente resistencia a la erosión.
Las válvulas de retención de flujo axial de gran diámetro J-VALVES' se han utilizado ampliamente en múltiples industrias estratégicas. Aquí hay dos estudios de casos típicos del mundo real:
Antecedentes del proyecto: Este proyecto implicó una estación de refuerzo intermedia a lo largo de un gasoducto que atraviesa el país. La tubería tenía un diámetro de 30 pulgadas y una presión nominal de diseño de 600 libras. Originalmente, la línea de descarga del compresor estaba equipada con válvulas de retención oscilantes convencionales. Debido a que los caudales de gas natural fluctuaron significativamente, la velocidad de cierre se retrasó, lo que provocó que el pesado disco oscilante se estrellara violentamente contra el asiento, provocando vibraciones de alta frecuencia a través de la tubería y los ejes del compresor de alta precisión.
La solución J-VALVES: El equipo de ingeniería de J-VALVES eligió la válvula de retención de flujo axial de gran diámetro J-VALVES WCB de 30' y 600 lb como reemplazo directo. Reflejando los transitorios de flujo específicos de la estación, nuestro equipo técnico recalculó y personalizó la rigidez del resorte de aleación de Inconel para garantizar una respuesta rápida de microsegundos.
Resultados: Una vez puestas en servicio las nuevas válvulas, las fuertes vibraciones y los violentos portazos desaparecieron por completo. Cuando los compresores se apagaron, las válvulas de retención de flujo axial J-VALVES realizaron un cierre perfecto, silencioso y sin golpes, manteniendo los aumentos repentinos de presión del sistema dentro de límites seguros.
Antecedentes del proyecto: En un proyecto regional masivo de desvío de agua, una estación de bombeo de alta presión necesitaba elevar enormes volúmenes de agua a un depósito de montaña más alto, abarcando varios kilómetros de tubería. El tamaño de la tubería era DN750 (30 pulgadas). El mayor peligro operativo para la estación de bombeo era el 'golpe de ariete por disparo de la bomba' causado por cortes de energía inesperados, que generarían una enorme velocidad inversa y romperían las carcasas de la bomba.
La solución J-VALVES: J-VALVES suministró válvulas de retención de flujo axial de acero al carbono WCB fundidas integralmente para el proyecto. Además, para combatir la posible acumulación de limo y arena común en las redes de agua cruda, J-VALVES diseñó un mecanismo de autolimpieza resistente a las incrustaciones para las guías internas del vástago.
Resultados: Durante las pruebas simuladas de golpe de ariete por falla de energía realizadas al finalizar el proyecto, las válvulas de retención de flujo axial J-VALVES de gran diámetro demostraron velocidades de respuesta extraordinarias. El disco de la válvula impulsó suave y rápidamente el disco para sellar contra el asiento, manteniendo la presión inversa máxima muy por debajo del límite máximo permitido de la tubería.
Al especificar válvulas de retención de flujo axial para proyectos grandes, se recomienda a los ingenieros centrarse en las siguientes dimensiones:
Rango de velocidad de flujo (máx./mín.): Es fundamental garantizar que la válvula pueda abrirse completamente bajo la velocidad de flujo mínima del sistema para evitar que el disco se agite en una posición parcialmente abierta. J-VALVES proporciona configuraciones de resorte personalizadas para adaptarse a diversas condiciones de flujo.
Posición y orientación de instalación: Un beneficio clave de la válvula de retención de flujo axial es su independencia de la orientación de instalación; Ofrece un rendimiento excepcional ya sea instalado en tuberías horizontales, verticales o inclinadas.
Compatibilidad de materiales y clase de presión: Para petróleo, gas, agua a alta presión o medios químicos, los materiales del cuerpo (p. ej., WCB, CF8M) y los internos deben coincidir estrictamente. Para sistemas de alta presión de 600 LB, el espesor de la pared de la válvula y las conexiones de brida deben validarse mediante un riguroso análisis de elementos finitos (FEA).
La válvula de retención de flujo axial de gran diámetro es más que un simple dispositivo de prevención de contraflujo; Es un 'protector de seguridad' y un 'ahorrador de energía' indispensable para grandes redes de fluidos industriales. Seleccionar un fabricante con I+D independiente y un riguroso control de calidad es primordial. Con un compromiso inquebrantable con la excelencia en ingeniería y una rica experiencia en proyectos desde 2009, J-VALVES imprime una promesa de seguridad y alta eficiencia en cada válvula de gran diámetro que sale de nuestras instalaciones.
