Vistas:0 Autor:J-VALVES Hora de publicación: 2026-05-06 Origen:Sitio
En los sistemas de tuberías industriales, las válvulas de compuerta J-VALVES de gran diámetro son componentes críticos que se utilizan para controlar el flujo de fluidos en tuberías de alta presión y gran volumen. Un factor clave que influye en el rendimiento, la seguridad y la capacidad de mantenimiento de estas válvulas es el tipo de capó . Los dos diseños de casquete más comunes para válvulas de compuerta de gran diámetro son los casquetes atornillados y los casquetes soldados . Seleccionar el tipo correcto es esencial para garantizar la confiabilidad , , la facilidad de mantenimiento y la integridad del sistema a largo plazo..
El capó es el componente que cubre el cuerpo de la válvula y proporciona acceso a los componentes internos como la compuerta, el vástago y la empaquetadura. También sirve como límite de presión, lo que garantiza la seguridad del sistema y un funcionamiento a prueba de fugas . La elección del tipo de casquete afecta la instalación, el mantenimiento, la presión nominal y el rendimiento general de la válvula..

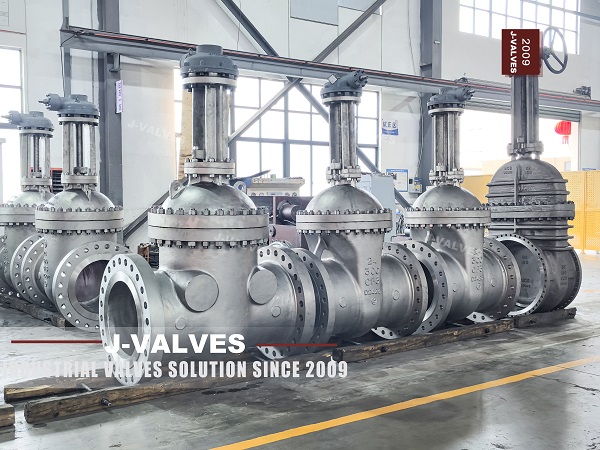

Los bonetes atornillados son el tipo más tradicional y más utilizado en válvulas de compuerta de gran diámetro. En este diseño, el casquete se fija al cuerpo de la válvula con pernos de alta resistencia , a menudo en combinación con una junta para garantizar un sellado hermético.
Facilidad de mantenimiento : la conexión atornillada permite retirar el capó para inspección, limpieza o reemplazo de componentes internos, lo que lo hace adecuado para sistemas que requieren mantenimiento periódico.
Versatilidad : Los bonetes atornillados pueden adaptarse a diferentes combinaciones de materiales entre el cuerpo y el bonete, como cuerpo de acero al carbono con bonete de acero inoxidable , según la aplicación.
Clasificación de presión : Los bonetes atornillados pueden soportar presiones de moderadas a altas , según el material del perno y las especificaciones de torsión.
Sellado : una junta, a menudo hecha de PTFE, grafito o metal enrollado en espiral , proporciona un sello hermético entre el capó y el cuerpo.
Tuberías de agua y aguas residuales.
Plantas de generación de energía
Instalaciones químicas y petroquímicas
Redes de distribución de petróleo y gas.
Ventajas | Contras |
Fácil acceso para mantenimiento | Posibilidad de fugas en las juntas con el tiempo |
Flexibilidad en la selección de materiales. | El aflojamiento de los pernos puede ocurrir en ambientes de alta vibración. |
Ampliamente disponible y rentable | Requiere inspección periódica y verificación de torque. |
Los bonetes soldados eliminan el uso de pernos al soldar permanentemente el bonete al cuerpo de la válvula . Este diseño crea una junta robusta y a prueba de fugas capaz de soportar presiones y temperaturas extremas..
Sello de alta integridad : la conexión soldada proporciona un sello hermético y permanente , ideal para aplicaciones críticas donde no se pueden tolerar fugas.
Durabilidad : Los bonetes soldados son altamente resistentes a la vibración, la expansión térmica y la corrosión , lo que los hace adecuados para entornos hostiles.
Clasificaciones de presión y temperatura : Los bonetes soldados pueden soportar presiones y temperaturas muy altas , lo que los hace adecuados para vapor, aceite a alta presión y servicios químicos..
Mantenimiento mínimo : dado que el capó está permanentemente sujeto, se reducen los requisitos de mantenimiento y se elimina el riesgo de falla de los pernos o deterioro de la junta.
Oleoductos y gasoductos marinos
Sistemas de vapor de alta presión.
Unidades de procesamiento petroquímico y químico.
Tuberías submarinas y para ambientes extremos
Ventajas | Contras |
Sello permanente y a prueba de fugas. | Difícil acceso a los componentes internos. |
Excelente resistencia a las vibraciones y al estrés térmico. | Mayor coste inicial de fabricación. |
Adecuado para presiones y temperaturas extremas | La reparación requiere cortar y volver a soldar |
Característica | Capó atornillado | Capó soldado |
Acceso de mantenimiento | Fácil | Limitado, requiere corte |
Método de sellado | Empaquetadora | Junta soldada |
Calificación de presión | Moderado a alto | Muy alto |
Calificación de temperatura | Moderado | Muy alto |
Resistencia a la vibración | Moderado | Excelente |
Costo | Bajar por adelantado | Más alto por adelantado |
Al seleccionar una válvula de compuerta J-VALVES de gran diámetro , considere los siguientes factores:
Presión y temperatura de aplicación : Para condiciones extremas , se prefieren los bonetes soldados. Los capós atornillados son adecuados para presiones moderadas.
Requisitos de mantenimiento : si es necesaria una inspección o reemplazo frecuente de los componentes internos de la válvula, los bonetes atornillados ofrecen fácil acceso..
Condiciones ambientales : Los bonetes soldados funcionan mejor en ambientes corrosivos, de alta vibración o en alta mar..
Restricciones presupuestarias : los capós atornillados son generalmente más rentables al principio, mientras que los capós soldados ofrecen confiabilidad a largo plazo..
Requisitos reglamentarios : algunas aplicaciones críticas pueden exigir que las uniones soldadas cumplan con los estándares de seguridad y fugas.
La elección entre bonetes atornillados y soldados en válvulas de compuerta de gran diámetro es un equilibrio entre accesibilidad de mantenimiento, costo y requisitos operativos . Los bonetes atornillados brindan flexibilidad y facilidad de mantenimiento, lo que los hace ideales para sistemas de presión y temperatura moderadas . Por el contrario, los bonetes soldados ofrecen un rendimiento superior a prueba de fugas, durabilidad e idoneidad para entornos extremos , lo que los convierte en la opción preferida para aplicaciones industriales críticas y de alta presión y alta temperatura..
Al comprender las diferencias, beneficios y limitaciones de cada tipo de bonete, los ingenieros y diseñadores pueden seleccionar la válvula más adecuada para su sistema, garantizando un rendimiento, seguridad y longevidad óptimos..
