En el campo de los sistemas de tuberías industriales, especialmente en las industrias del petróleo, gas natural y tratamiento de agua a gran escala, las válvulas de bola de muñón de gran tamaño que cumplen con los estándares API 6D se han convertido en el equipo principal para el control y aislamiento de fluidos. API 6D, formulado por el Instituto Americano del Petróleo (API), es un estándar autorizado reconocido mundialmente para válvulas de tuberías, que define requisitos estrictos para el diseño, fabricación, montaje, prueba y documentación de válvulas. Para proyectos de tuberías de gran diámetro, la estabilidad, la capacidad de soportar presión y el rendimiento de sellado de las válvulas afectan directamente la seguridad y eficiencia de todo el sistema. Este artículo analizará en profundidad las características principales, los requisitos del estándar API 6D, las comparaciones de parámetros clave y los escenarios de aplicación de válvulas de bola de muñón de gran tamaño, proporcionando referencias profesionales para ingenieros, compradores y profesionales de la industria.

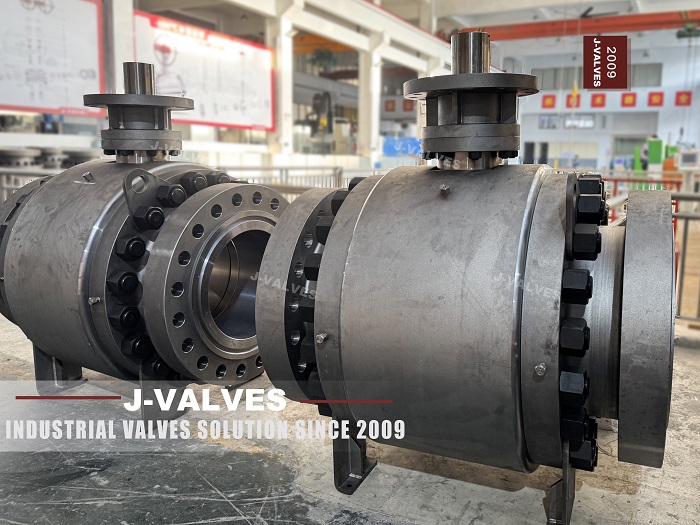

Una válvula de bola de muñón de gran tamaño se refiere a una válvula de bola con un diámetro nominal (DN) de DN300 y superior (o NPS12 y superior), y su característica estructural principal es el diseño montado en muñón, lo que significa que la bola está anclada mecánicamente mediante ejes (muñones) en la parte superior e inferior, lo que evita que la bola se mueva dentro del cuerpo de la válvula incluso en condiciones de presión extrema. A diferencia de las válvulas de bola flotante que dependen de la presión del fluido para sellar, las válvulas de bola de muñón utilizan asientos flotantes con resorte que se mueven hacia la bola fija para formar un sello hermético, lo que garantiza un rendimiento constante independientemente de los cambios de presión.
El cumplimiento de los estándares API 6D significa que la válvula ha pasado estrictos procedimientos de diseño y prueba, incluidas pruebas de presión, pruebas no destructivas y pruebas de seguridad contra incendios, y puede cumplir con las duras condiciones de trabajo de alta presión, alta temperatura y medios corrosivos en tuberías industriales. Vale la pena señalar que API 6D no se aplica a las válvulas de tuberías submarinas, que están cubiertas por el estándar API 6DSS independiente.
Las válvulas de bola de muñón de gran tamaño API 6D están diseñadas para manejar presiones nominales que van desde Clase 150 a Clase 2500 (PN10 a PN420) y se pueden fabricar en tamaños de hasta DN1400 (NPS56) o mayores, satisfaciendo plenamente las necesidades de proyectos de oleoductos a gran escala, como oleoductos y gasoductos a campo traviesa y grandes centrales eléctricas. La estructura del muñón distribuye las cargas de presión entre los cojinetes del muñón, evitando fuerzas concentradas en los asientos y vástagos, mejorando así la capacidad de soportar presión y la vida útil de la válvula.
Al adoptar un diseño de sellado bidireccional, la válvula puede alcanzar un nivel de fuga de Clase VI (fuga cero en la mayoría de los casos) a través de asientos con resorte y materiales de sellado de alta calidad (como PTFE, RPTFE o sellos de metal con metal). Esto garantiza que no se produzcan fugas de medios incluso en entornos de alta y baja presión diferencial, lo que previene eficazmente la contaminación ambiental y los riesgos de seguridad. Algunos modelos también tienen un diseño de doble bloqueo y purga (DBB), que puede ventilar o purgar la cavidad entre los dos asientos cuando la bola está cerrada, lo que mejora aún más la confiabilidad del sellado.
El diseño de bola montada sobre muñón elimina el movimiento de la bola inducido por la presión, lo que hace que el par de operación sea consistente en todos los rangos de presión y significativamente menor que el de las válvulas de bola flotante de la misma especificación. Esto permite una fácil operación incluso para válvulas de gran tamaño, y la válvula puede equiparse con actuadores manuales, de engranajes, eléctricos, neumáticos o hidráulicos para satisfacer diferentes necesidades de operación, adaptándose a escenarios de control tanto en sitio como remotos.
Todos los vínculos desde el diseño, la selección de materiales, la fabricación hasta las pruebas deben cumplir con los requisitos API 6D. Por ejemplo, la clasificación de presión-temperatura debe cumplir con ASME B16.34, la conexión de brida debe cumplir con ASME B16.5 o ASME B16.47 y se deben realizar pruebas no destructivas (como pruebas ultrasónicas, pruebas radiográficas) en componentes críticos. Además, la válvula puede certificarse opcionalmente en seguridad contra incendios (API 6FA/607) y emisiones fugitivas (ISO 15848) para cumplir con requisitos más altos de la industria.
La siguiente tabla compara los parámetros principales de cuatro válvulas de bola de muñón de gran tamaño comunes API 6D (DN300 a DN1000), que pueden proporcionar una referencia rápida para la compra y selección (todos los parámetros cumplen con los estándares API 6D y provienen de datos de aplicaciones industriales reales):
Parámetro | DN300 (NPS12) | DN500 (NPS20) | DN800 (NPS32) | DN1000 (NPS40) |
Diámetro nominal | DN300 (300mm) | DN500 (500mm) | DN800 (800 mm) | DN1000 (1000mm) |
Clase de presión | Clase 150-600 (PN10-PN100) | Clase 150-900 (PN10-PN160) | Clase 150-600 (PN10-PN100) | Clase 150-300 (PN10-PN50) |
Material corporal | Acero al carbono (WCB), Acero inoxidable (CF8M) | Acero al carbono (WCB), acero aleado (LCC) | Acero al carbono (WCB), Acero inoxidable (CF8M) | Acero al carbono (WCB), acero inoxidable dúplex |
Material de asiento | PTFE, metal con metal | RPTFE, metal con metal | RPTFE, OJEADA | PEEK, metal con metal |
Modo de funcionamiento | Operado por engranajes, eléctrico | Eléctrico, Neumático | Eléctrico, Hidráulico | Eléctrico, Hidráulico |
Temperatura aplicable | -29 ℃ ~ 350 ℃ | -40 ℃ ~ 350 ℃ | -40 ℃ ~ 300 ℃ | -20 ℃ ~ 250 ℃ |
Medio aplicable | Petróleo, Gas Natural, Agua | Petróleo, gas natural, medios químicos | Gas Natural, Petróleo Crudo, Aguas Residuales | Agua, Gas Natural, Lodos |
Clase de fuga | Clase VI | Clase VI | Clase VI | Clase VI |
Certificación API 6D | Obediente | Obediente | Obediente | Obediente |
Debido a su excelente rendimiento y cumplimiento de los estándares API 6D, las válvulas de bola de muñón de gran tamaño se utilizan ampliamente en campos industriales clave que requieren alta seguridad y confiabilidad:
Es la válvula central para tuberías de transmisión de petróleo y gas, refinerías y gasolineras terrestres y marinas. Se utiliza para el aislamiento y control de petróleo crudo, gas natural y productos refinados, especialmente adecuado para oleoductos a través del país y plataformas marinas que requieren un funcionamiento estable a largo plazo bajo alta presión y entornos hostiles.
En centrales térmicas y nucleares, se utiliza en sistemas de circulación de agua, tuberías de vapor y sistemas de agua de refrigeración para controlar el flujo de medios de alta temperatura y alta presión, garantizando el funcionamiento seguro y estable de los equipos de generación de energía.
Para proyectos de suministro y drenaje de agua a gran escala, plantas de tratamiento de aguas residuales y proyectos de desalinización, se utiliza para controlar el flujo de agua y aguas residuales de gran volumen, con las ventajas de resistencia a la corrosión y bajo costo de mantenimiento.
Utilizado en tuberías de reacción química, tuberías de suministro de solventes y sistemas de almacenamiento de medios corrosivos, puede adaptarse a diversos medios corrosivos (como ácidos, álcalis y solventes orgánicos) y cumplir con los estrictos requisitos de sellado de la producción química.
1. Determinar el diámetro nominal y clase de presión según los parámetros de la tubería, asegurando el cumplimiento de las normas API 6D y ASME B16.34;
2. Seleccione el cuerpo de la válvula y el material del asiento adecuados según el medio aplicable (corrosivo, de alta temperatura, etc.), como acero inoxidable para medios corrosivos y acero aleado para medios de alta temperatura;
3. Elija el modo de funcionamiento de acuerdo con las necesidades de operación en el sitio (manual, eléctrico, etc.) y asegúrese de que el actuador cumpla con los estándares ISO 5211;
4. Confirmar requisitos adicionales como seguridad contra incendios, bajas emisiones fugitivas y certificación SIL 3 según el entorno de trabajo.
1. Inspeccione periódicamente el rendimiento de sellado de la válvula para evitar fugas causadas por el desgaste del asiento y la empaquetadura;
2. Realice una lubricación regular de los cojinetes del muñón y del vástago de la válvula para garantizar un funcionamiento flexible;
3. Realizar pruebas no destructivas en componentes críticos con regularidad para detectar posibles defectos con anticipación;
4. Mantenga la válvula limpia y evite el bloqueo causado por impurezas del medio; 5. Siga estrictamente el estándar API 6D para registros de mantenimiento para garantizar la trazabilidad.
Como componente central de tuberías industriales a gran escala, la válvula de bola de muñón de gran tamaño API 6D se ha convertido en un equipo indispensable en las industrias del petróleo, gas natural, energía y otras industrias debido a su alta resistencia a la presión, excelente rendimiento de sellado, operación estable y cumplimiento de estándares internacionales. Al seleccionar y utilizar dichas válvulas, es necesario seguir estrictamente los estándares API 6D, combinar las condiciones de trabajo reales para determinar los parámetros y materiales y hacer un buen trabajo en el mantenimiento diario para garantizar la operación segura y eficiente del sistema de tuberías.
