Vistas:0 Autor:J-VALVES Hora de publicación: 2026-06-29 Origen:Sitio
Las válvulas de compuerta criogénicas son equipos de aislamiento críticos para tuberías de GNL, separación de aire y transporte de productos químicos líquidos, diseñadas con vástago extendido para evitar daños por congelación del actuador a bajas temperaturas que oscilan entre -29 ℃ y -46 ℃. Dos materiales de fundición principales son el acero al carbono WCB y el acero al carbono LCB de baja temperatura. Desde 2009, J-VALVES proporciona válvulas de compuerta criogénicas de vástago extendido ASME de 12' y 300 lb personalizadas para servicio criogénico de rango completo.
WCB: Acero al carbono general, temperatura mínima de servicio -29 ℃, ideal para tuberías de gas natural y propano con costo moderado y resistencia a la presión estable.
LCB: Acero al carbono especial de baja temperatura con tratamiento térmico de impacto criogénico, temperatura mínima de trabajo -46 ℃, material estándar para GNL, etileno líquido y amoníaco líquido, excelente tenacidad para evitar fracturas frágiles en condiciones de frío intenso.

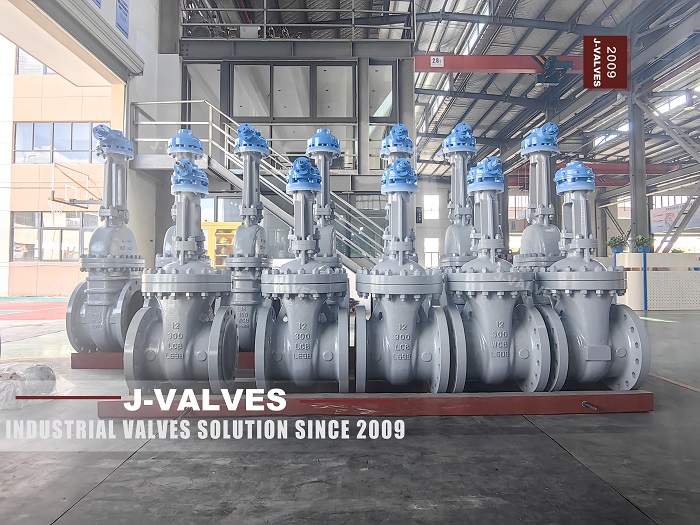

Las producidas en masa válvulas de compuerta de 300 lb de 12 pulgadas que se muestran en las fotografías de fábrica son J-VALVES de tipo criogénico de vástago extendido estándar, cuerpo LCB/WCB intercambiable, conexión bridada Clase 300, perfectas para tuberías principales de grandes tanques de almacenamiento criogénico.
Diseño anticongelante de vástago extendido dividido aislado
La estructura de aislamiento térmico multicapa separa completamente el actuador neumático del cuerpo de la válvula fría. El empaque de baja temperatura de múltiples etapas evita el congelamiento y las grietas del empaque por debajo de -46 ℃, lo que resuelve el problema de fugas de las válvulas de compuerta de vástago corto estándar para terminales de tanques de GNL al aire libre.
Pruebas criogénicas no destructivas completas para el cuerpo de la válvula LCB
Todos los cuerpos fundidos de LCB pasan la prueba de impacto criogénico, la inspección de partículas magnéticas y la prueba de fuga hidrostática y neumática. Cada válvula de compuerta criogénica Clase 300 se somete a una prueba de hermeticidad 1,1 veces mayor, cumpliendo con el requisito de cero fugas API 6D. Los cuerpos de WCB se prueban en condiciones simuladas de baja temperatura para garantizar un funcionamiento estable a -29 ℃.
Fundición de precisión para diámetro grande de 12'
El proceso de fundición a la cera perdida ofrece un recorrido de flujo interno suave sin orificios de arena para reducir la resistencia al flujo del medio. La brida gruesa reforzada evita la deformación y la filtración bajo servicio criogénico de alta presión Clase 300 a largo plazo.
Certificación de exportación completa
Las válvulas criogénicas J-VALVES están certificadas con API 6D, CE, ISO9001. Las válvulas de compuerta criogénicas LCB y WCB se exportan a granel a proyectos de GNL del sudeste asiático y Medio Oriente con un conjunto completo de documentos de certificación aduanera.
Material | Temperatura mínima | Medio adecuado | Proyecto típico |
WCB | -29 ℃ | Gas natural, propano, aguas residuales de baja temperatura. | Estación de distribución de gas urbano, tubería criogénica suave de productos químicos de carbón |
LCB | -46 ℃ | GNL, amoníaco líquido, etileno líquido, CO2 líquido | Terminal receptora de GNL, tanque de almacenamiento criogénico, unidad de separación de aire, planta de gas licuado en el extranjero |
En 2025, una terminal receptora de GNL del Sudeste Asiático compró 42 juegos de válvulas de compuerta criogénicas de vástago extendido LCB de 12' y 300 lb para la tubería de aislamiento principal del tanque. El cliente sufrió fugas internas frecuentes y congelamiento del actuador con válvulas de compuerta cortas convencionales. Después de cambiar a J-VALVES válvulas de compuerta criogénicas LCB , no se registraron fugas ni fallas de congelación dentro de 18 meses continuos, lo que redujo el costo de mantenimiento en el sitio en un 60 %.
Una planta química de carbón del noroeste de China encargó 86 juegos de válvulas de compuerta criogénicas de vástago extendido WCB para tuberías de recuperación de propano. Todas las unidades funcionan de manera estable bajo alta presión Clase 300 durante todo el año y pasaron la prueba de presión criogénica de supervisión de seguridad de terceros.
Elija rentable una válvula de compuerta criogénica WCB si la temperatura del medio es superior a -29 ℃ para el servicio común de gas natural. El cuerpo de acero al carbono de baja temperatura tratado térmicamente LCB es obligatorio para medios muy fríos como GNL y amoníaco líquido. Fundada en 2009, J-VALVES se especializa en válvulas criogénicas industriales. El material de fundición en blanco de válvulas de compuerta criogénicas LCB/WCB Clase 300 de 12' está disponible para entrega masiva dentro de 7 a 15 días hábiles; se admite la personalización de dibujos no estándar.
