Los filtros son componentes vitales en los sistemas de fluidos industriales, ya que protegen bombas, válvulas y otros equipos de desechos y partículas. Seleccionar el correcto tipo de conexión para los filtros, ya sea bridados o soldados , tiene un impacto significativo en la confiabilidad a largo plazo, la eficiencia del mantenimiento y el rendimiento del sistema. Este artículo explora las diferencias estructurales, ventajas, limitaciones y consideraciones a largo plazo de los filtros bridados y soldados para guiar a los ingenieros y diseñadores de sistemas en la toma de decisiones informadas.

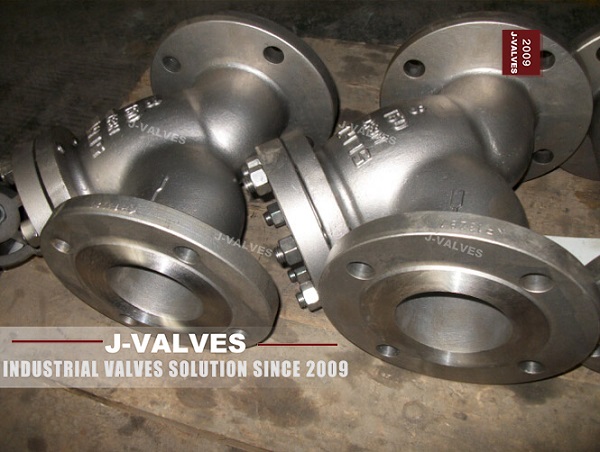

Los filtros con bridas cuentan con una brida atornillada en cada extremo , lo que permite conectarlos directamente a las bridas de tubería correspondientes. Se utilizan ampliamente para sistemas de presión moderada a alta , donde la facilidad de instalación y mantenimiento es una prioridad. Los filtros con bridas generalmente cumplen con estándares como ANSI/ASME B16.5 , lo que garantiza la compatibilidad entre tuberías industriales.
Los filtros soldados , también conocidos como filtros de soldadura a tope o de soldadura a encaje , se fijan permanentemente a la tubería mediante soldadura. Este tipo de conexión se aplica comúnmente en sistemas de fluidos peligrosos o de alta presión, alta temperatura, donde la prevención de fugas y la integridad estructural son fundamentales.
Característica | Colador con bridas | Colador soldado |
|---|---|---|
Método de conexión | Brida atornillada | soldadura permanente |
Flexibilidad de instalación | Fácil de instalar y quitar | Requiere soldadura; menos flexible |
Mantenimiento | Se puede eliminar sin modificar la tubería. | Difícil de eliminar; Es necesario cortar y volver a soldar. |
Manejo de presión | Moderado a alto | Muy alto, adecuado para presiones extremas |
Potencial de fuga | Mayor si la junta se degrada | Muy bajo debido a la soldadura continua |
Huella | Requiere espacio para pernos | Diseño compacto, sin espacio para tornillos |
Facilidad de mantenimiento : Puede retirarse rápidamente para limpieza o inspección sin alterar la tubería.
Flexibilidad : Ideal para sistemas donde es necesario reemplazar o reubicar filtros.
Estandarizado : Compatible con tamaños y estándares de bridas comunes.
Alta confiabilidad : la soldadura permanente elimina posibles puntos de fuga.
Instalación compacta : Se requiere un espacio mínimo ya que no se necesita espacio libre para los pernos.
Alta presión y temperatura : Ideal para entornos hostiles donde las juntas con bridas pueden fallar.
Posibilidad de fugas : Las juntas pueden degradarse con el tiempo, especialmente en condiciones corrosivas o de alta temperatura.
Huella más grande : Requiere espacio para pernos de brida y acceso de mantenimiento.
Inspección periódica necesaria : para garantizar que los pernos permanezcan apretados y las juntas intactas.
Mantenimiento difícil : la eliminación requiere cortar y volver a soldar, lo que aumenta el tiempo de inactividad.
Menos flexible : una vez instalado, la reubicación o el reemplazo son un desafío.
Mayor esfuerzo de instalación inicial : Requiere soldadura e inspección especializadas.
Al evaluar la confiabilidad a largo plazo, considere estos factores:
Presión y temperatura de funcionamiento : Los filtros soldados destacan en condiciones extremas; Los filtros con bridas son suficientes para sistemas moderados.
Frecuencia de mantenimiento : los filtros con bridas son mejores para sistemas que requieren una limpieza regular.
Fluidos corrosivos o peligrosos : los filtros soldados minimizan el riesgo de fugas y mejoran la seguridad.
Tiempo de inactividad del sistema : los filtros con bridas reducen el tiempo de inactividad debido a la facilidad de extracción y reemplazo.
Costos de instalación : Los filtros con bridas tienen una menor complejidad de instalación inicial, mientras que los filtros soldados pueden incurrir en costos iniciales de mano de obra más altos, pero ofrecen integridad estructural a largo plazo.
Plantas de tratamiento de agua : Es necesaria una limpieza regular para mantener la eficiencia del flujo.
Sistemas HVAC : la presión moderada y la accesibilidad son clave.
Tuberías de proceso en alimentos y bebidas o productos farmacéuticos : el acceso a higiene y mantenimiento es esencial.
Oleoductos y gasoductos : la alta presión y las duras condiciones ambientales exigen conexiones a prueba de fugas.
Plantas químicas : Los fluidos peligrosos requieren la máxima integridad de sellado.
Sistemas de vapor y de alta temperatura : las conexiones soldadas mantienen la integridad bajo estrés térmico.
Tanto bridados como los soldados los filtros ofrecen ventajas únicas según el entorno operativo. Los filtros con bridas brindan facilidad de mantenimiento y flexibilidad de instalación, lo que los hace ideales para sistemas de presión moderada con necesidades de limpieza frecuentes. Los filtros soldados , por otro lado, ofrecen una confiabilidad superior a largo plazo en aplicaciones de fluidos peligrosos o de alta presión, alta temperatura, minimizando el riesgo de fugas y garantizando la integridad estructural. La selección adecuada del tipo de conexión del filtro es crucial para la eficiencia, la seguridad y el rendimiento del ciclo de vida del sistema.
