Elegir el tipo de filtro adecuado para aplicaciones industriales de alta presión

Los filtros son componentes críticos en los sistemas de tuberías industriales, diseñados para eliminar desechos, proteger los equipos posteriores y garantizar la operación ininterrumpida del proceso. En aplicaciones de alta presión, comunes en petróleo y gas, petroquímicos, generación de energía y sistemas marinos, seleccionar el tipo de filtro adecuado es esencial para mantener la integridad del sistema, reducir los costos de mantenimiento y mejorar la seguridad.

Por qué es importante la selección del filtro

Los sistemas de alta presión presentan desafíos únicos, que incluyen:

• Intensa velocidad y turbulencia del fluido.

• Alta presión diferencial entre dispositivos de filtración

• Medios abrasivos y corrosivos.

• Riesgo de daños al equipo si no se filtran los residuos

Seleccionar el tipo de filtro incorrecto puede provocar:

• Caída de presión excesiva

• Mantenimiento frecuente y tiempo de inactividad

• Fallo prematuro de bombas, válvulas y otros equipos.

Tipos de filtros comunes para aplicaciones de alta presión

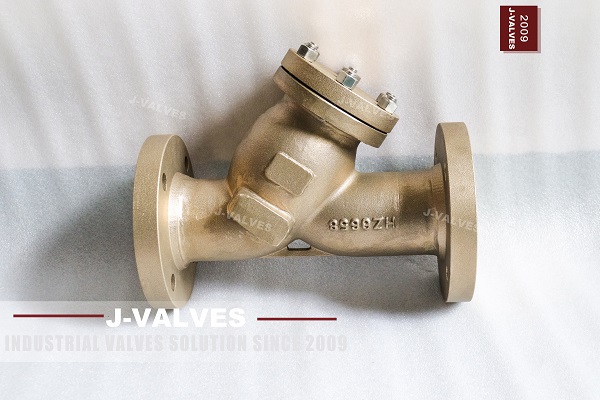

1. Filtros en Y

Los filtros en Y reciben su nombre por su diseño en forma de Y, que desvía el flujo a través de una malla o tamiz perforado.

Ventajas para los sistemas de alta presión:

• Diseño compacto adecuado para instalación en línea

• Maneja medios de alta presión y alta temperatura.

• Pantallas fáciles de limpiar o reemplazar

• Proporciona protección confiable para válvulas, bombas y medidores.

Consideraciones:

• No es ideal para tuberías extremadamente grandes debido a problemas de caída de presión.

• La selección de la malla del tamiz debe coincidir con el tamaño de los desechos y el caudal.

2. Coladores de cesta

Los coladores de cesta cuentan con una cesta cilíndrica o rectangular que recoge los residuos a medida que pasa el líquido.

Ventajas para los sistemas de alta presión:

• Gran capacidad de retención de residuos, lo que reduce la frecuencia de mantenimiento

• Adecuado para tuberías de alto flujo y alta presión.

• Se puede instalar en configuraciones tanto horizontales como verticales.

Consideraciones:

• Huella más grande en comparación con los filtros en Y

• Se requiere limpieza periódica de la canasta para evitar la acumulación de presión.

3. Filtros dúplex

Los filtros dúplex contienen dos cámaras paralelas, lo que permite el flujo a través de una cámara mientras se limpia la otra.

Ventajas para los sistemas de alta presión:

• Operación continua sin apagado del sistema

• Capacidad de manejo de alta presión

• Reduce el tiempo de inactividad operativa y el riesgo de mantenimiento

Consideraciones:

• Costo inicial más complejo y mayor

• Requiere espacio para instalación y mecanismo de conmutación.

4. Filtros en T y otros diseños especializados

En sistemas específicos de alta presión o alta temperatura, se pueden usar filtros en T, filtros de alambre en forma de cuña o filtros de cesta en forma de cuña diseñados a medida para optimizar el flujo y el manejo de desechos.

Selección de materiales para filtros de alta presión

La elección del material es fundamental para resistir altas presiones, temperaturas y entornos corrosivos.

Materiales comunes:

• Acero al carbono (presión moderada, servicio general)

• Acero inoxidable (resistencia a la corrosión, presión moderada a alta)

• Acero inoxidable dúplex (alta presión, medios corrosivos)

• Bronce de níquel aluminio (servicio marino o de agua de mar)

Consideraciones de caída de presión y flujo

Los sistemas de alta presión son sensibles a la resistencia al flujo. Para minimizar la caída de presión:

• Seleccione la malla de filtro o el tamaño de perforación apropiado

• Utilice coladores de cesta para obtener un mayor volumen de residuos.

• Considere la optimización de la ruta de flujo en filtros en Y o en T

Mejores prácticas de instalación

• Instalar filtros aguas arriba de equipos críticos (bombas, válvulas, medidores)

• Asegúrese de que la dirección del flujo sea correcta

• Proporciona configuración bypass o dúplex para funcionamiento continuo

• Incluye manómetros para monitorear la presión diferencial a través del filtro.

Conclusión

Elegir el tipo de filtro adecuado es crucial para aplicaciones industriales de alta presión. Los filtros en Y, los filtros de cesta, los filtros dúplex y los diseños especializados ofrecen ventajas únicas según el caudal, la carga de desechos y los requisitos operativos. La selección adecuada de materiales, el tamaño de la malla y las prácticas de instalación mejoran aún más la confiabilidad del sistema, reducen el tiempo de inactividad y protegen los costosos equipos posteriores.

Al evaluar cuidadosamente las condiciones del sistema y las necesidades operativas, los ingenieros pueden seleccionar el tipo de filtro más adecuado , asegurando una filtración eficiente, confiabilidad a largo plazo y un rendimiento óptimo en entornos industriales exigentes de alta presión.
