Estandarización de tamaños y conexiones de filtros

Los filtros industriales son componentes esenciales en las tuberías, ya que protegen bombas, válvulas, medidores y otros equipos de la contaminación por desechos y partículas. El tamaño adecuado y la estandarización de las conexiones son fundamentales para garantizar un funcionamiento confiable, compatibilidad con los sistemas de tuberías existentes y un mantenimiento simplificado. La estandarización ayuda a los ingenieros a diseñar sistemas eficientes y reduce la complejidad durante la instalación y operación.

Importancia de la estandarización en filtros industriales

La estandarización garantiza que los filtros sean compatibles con las dimensiones de tuberías y tipos de conexión comúnmente utilizados. Permite:

• Intercambiabilidad: Reemplazo más fácil de filtros sin modificar la tubería.

• Costos de inventario reducidos: es necesario almacenar menos tamaños y conexiones únicos.

• Diseño simplificado: los ingenieros pueden seleccionar componentes estándar, lo que mejora la eficiencia del proyecto.

• Rendimiento confiable: los diseños estandarizados cumplen con las clasificaciones de presión y los códigos de la industria, lo que garantiza un funcionamiento seguro.

Tamaños de colador estándar

Los filtros industriales suelen dimensionarse según el diámetro nominal (DN) de la tubería. Los tamaños estándar suelen seguir normas internacionales como ANSI/ASME, DIN o JIS. Los diámetros nominales comunes incluyen:

• Tuberías pequeñas: DN15 a DN50 (½' a 2')

• Tuberías Medianas: DN65 a DN150 (2½' a 6')

• Tuberías grandes: DN200 a DN600 (8' a 24')

La selección del tamaño de filtro adecuado garantiza una caída de presión mínima, una filtración óptima y protección para los equipos posteriores.

Tipos de conexión estándar

Las conexiones estándar para filtros industriales facilitan la instalación y el mantenimiento. Los tipos de conexión comunes incluyen:

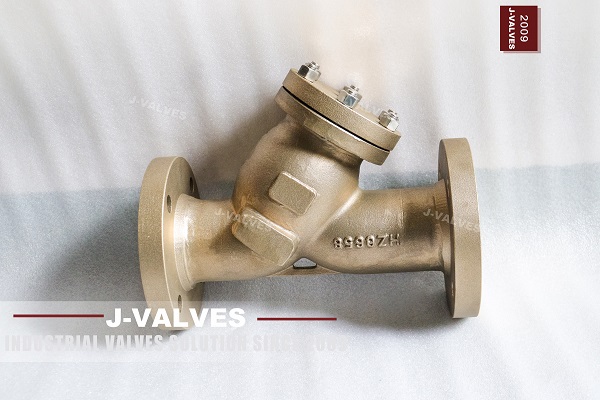

1. Conexiones bridadas

• Descripción: Las bridas atornilladas permiten una fijación segura a las tuberías.

• Ventajas: Adecuado para tamaños grandes y aplicaciones de alta presión; Fácil remoción para mantenimiento.

• Normas: ANSI/ASME B16.5, DIN EN 1092-1

2. Conexiones roscadas

• Descripción: Conexiones atornilladas, ya sea NPT (National Pipe Thread) o BSP (British Standard Pipe).

• Ventajas: Compacto, económico e ideal para tuberías pequeñas; Fácil instalación sin bridas.

• Estándares: ASME B1.20.1, ISO 7-1

3. Conexiones soldadas

• Descripción: Bonete o extremo soldado directamente a la tubería.

• Ventajas: Permanente y a prueba de fugas; Ideal para servicios de alta presión o alta temperatura.

• Normas: ASME B31.1, ASME B31.3

4. Conexiones soldadas por enchufe

• Descripción: Tubo insertado en el casquillo del extremo del filtro y soldado en ángulo.

• Ventajas: Fuerte y confiable para tuberías pequeñas y medianas; minimiza el riesgo de fugas.

• Normas: ASME B16.11

Beneficios de la estandarización

• Mantenimiento simplificado: Los tamaños y conexiones estándar permiten un fácil reemplazo y adaptación.

• Tiempo de inactividad reducido: los filtros estandarizados se pueden obtener e instalar rápidamente.

• Rentabilidad: Minimiza la necesidad de componentes fabricados a medida.

• Cumplimiento: Se alinea con los códigos de la industria y las normas de seguridad.

Consideraciones para seleccionar filtros estándar

Al seleccionar un filtro estandarizado, considere:

1. Tamaño de la tubería: Haga coincidir el diámetro nominal para garantizar un flujo adecuado y una caída de presión mínima.

2. Clasificación de presión: asegúrese de que el filtro pueda soportar la presión de funcionamiento del sistema.

3. Tipo de conexión: elija bridada, roscada o soldada según el diseño del sistema y los requisitos de mantenimiento.

4. Compatibilidad de materiales: Asegúrese de que los materiales del cuerpo del filtro y de la pantalla sean compatibles con los medios del proceso.

5. Requisitos de filtración: seleccione el tamaño de malla o perforación según el tipo de desechos y la protección del equipo aguas abajo.

Conclusión

La estandarización de los tamaños y conexiones de los filtros es esencial para los sistemas de tuberías industriales. Al adherirse a estándares reconocidos internacionalmente, los ingenieros pueden garantizar un rendimiento confiable, un mantenimiento sencillo y una operación rentable. Las conexiones bridadas, roscadas, soldadas y de encaje, combinadas con filtros del tamaño adecuado, brindan versatilidad y compatibilidad en diversas aplicaciones industriales. La estandarización simplifica el diseño, mejora la eficiencia del sistema y respalda la confiabilidad operativa a largo plazo.
