Diseño de capó y cuerpo en filtros industriales.

Los filtros industriales son componentes esenciales en los sistemas de tuberías de procesos y servicios públicos , ya que protegen bombas, válvulas, intercambiadores de calor y otros equipos críticos contra la contaminación de desechos y partículas. Si bien la pantalla o malla a menudo recibe atención, el diseño del capó y la carrocería es igualmente crítico e influye directamente en la resistencia mecánica, la eficiencia del mantenimiento y el rendimiento general..

1. Descripción general de la construcción de filtros industriales

Un industrial colador normalmente consta de:

1. Cuerpo: El recipiente principal de retención de presión que alberga el elemento filtrante.

2. Bonete (Cubierta): Proporciona acceso para limpieza, inspección o reemplazo del elemento del filtro.

3. Elemento de pantalla/filtro: Elimina los residuos de la corriente de fluido.

4. Puerto de drenaje o purga: Facilita la eliminación de sedimentos sin necesidad de desmontarlo.

El diseño de la carrocería y del capó determina:

• Clasificación de presión e integridad mecánica.

• Facilidad de mantenimiento y limpieza.

• Características de flujo y caída de presión.

• Compatibilidad con las condiciones del proceso, incluida la temperatura y la exposición a productos químicos.

2. Consideraciones sobre el diseño de la carrocería

2.1 Selección de materiales

• Acero al Carbono: Rentable, adecuado para fluidos no corrosivos y temperaturas moderadas.

• Acero inoxidable (304/316): Excelente resistencia a la corrosión, ideal para aplicaciones químicas, marinas o de calidad alimentaria.

• Bronce o aleación C95800: Excelente rendimiento en aplicaciones de agua de mar o salmuera.

2.2 Clasificaciones de presión y temperatura

• El cuerpo debe soportar la presión máxima de funcionamiento y las fluctuaciones de temperatura..

• El espesor de la pared, el diseño de las bridas y el refuerzo se calculan de acuerdo con ANSI/ASME B16.34 o normas equivalentes.

• El diseño adecuado garantiza márgenes de seguridad ante aumentos repentinos de presión y expansión térmica.

2.3 Ruta de flujo y orientación

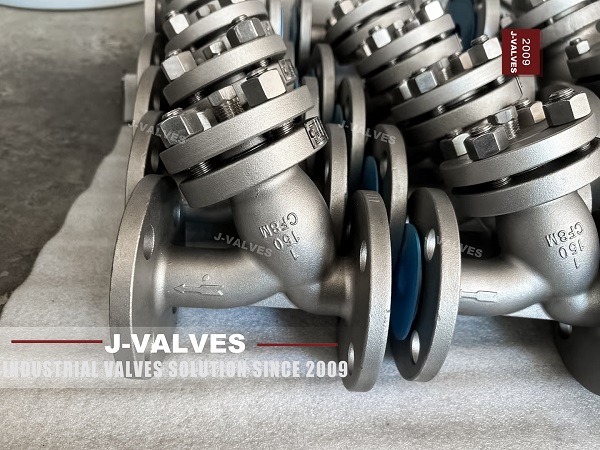

• La trayectoria del flujo del cuerpo suele ser en ángulo (filtro en Y) o recta (filtro de cesta) para optimizar la recolección de desechos y reducir la turbulencia.

• Un cuerpo en forma de Y en ángulo permite que los desechos se depositen en la pata del filtro mientras se mantiene el flujo laminar en la tubería principal.

3. Consideraciones de diseño del capó (cubierta)

3.1 Acceso y Mantenimiento

• El capó proporciona acceso extraíble al elemento del filtro .

• Los bonetes atornillados ofrecen un sellado seguro y permiten un mantenimiento de rutina.

• Las cubiertas abatibles o con bisagras pueden reducir aún más el tiempo de inactividad en sistemas críticos.

3.2 Selección de sellado y empaquetadura

• Los sellos del capó evitan fugas y mantienen la integridad de la presión.

• Materiales comunes:

• PTFE: Excelente resistencia química.

• Grafito: Aplicaciones de alta temperatura.

• Caucho (EPDM, NBR): Rentable para temperaturas y presiones moderadas.

• El diseño adecuado de la junta garantiza un sellado hermético bajo presión y temperatura fluctuantes..

3.3 Alineación de la clasificación de presión

• El diseño del capó debe igualar o superar la presión nominal del cuerpo para evitar fugas o fallas estructurales.

• La distribución de carga se optimiza mediante el patrón de pernos y el diseño de bridas..

4. Estrategias de diseño para un rendimiento óptimo

1. Minimizar la caída de presión

• Las superficies internas lisas y las rutas de flujo optimizadas reducen la turbulencia y la pérdida de energía.

2. Mejorar la retención de escombros

• Los diseños en ángulo o de cuerpo profundo permiten que los sedimentos se acumulen sin interferir con el flujo.

3. Facilitar una fácil limpieza

• Las grandes aberturas del capó y los cierres rápidos reducen el tiempo de mantenimiento.

4. Compatibilidad de material

• Seleccione materiales para el cuerpo y el casquete que resistan las demandas químicas, de temperatura y de corrosión..

5. Aplicaciones y mejores prácticas

• Plantas Químicas y Petroquímicas: Cuerpos de acero inoxidable con bonetes atornillados para fluidos de alta presión y corrosivos.

• Sistemas marinos y de agua de mar: Cuerpos de bronce o C95800 con bonetes con juntas para evitar la corrosión.

• Líneas de vapor y servicios públicos: Cuerpos de acero al carbono con bonetes reforzados capaces de soportar ciclos de alta presión y temperatura.

Mejores prácticas:

• Considere siempre el espesor del cuerpo y el refuerzo del capó para aplicaciones de alta presión.

• Haga coincidir los materiales de juntas y sellos con el fluido de proceso para evitar fugas prematuras.

• Asegúrese de que la dirección del flujo esté alineada con la pata del filtro para filtros tipo Y.

6. Conclusión

El diseño del capó y del cuerpo de los filtros industriales es fundamental para la eficiencia, la seguridad y la mantenibilidad del sistema . Un cuerpo bien diseñado garantiza resistencia mecánica y una distribución adecuada del flujo, mientras que un capó robusto permite un fácil mantenimiento y un funcionamiento sin fugas. Al seleccionar cuidadosamente los materiales, las clasificaciones de presión y los mecanismos de sellado, los ingenieros pueden maximizar el rendimiento del filtro, reducir el tiempo de inactividad y extender la vida útil del equipo.
