Las válvulas de retención de oscilación son componentes esenciales en los sistemas de tuberías de fluidos, ya que proporcionan control de flujo unidireccional y evitan el reflujo. Su diseño garantiza que la válvula se abra automáticamente cuando el fluido fluye hacia adelante y se cierre cuando el flujo se invierte, protegiendo bombas, compresores y tuberías. Comprender los componentes estructurales de una válvula de retención oscilante es clave para optimizar el rendimiento, la confiabilidad y el mantenimiento.

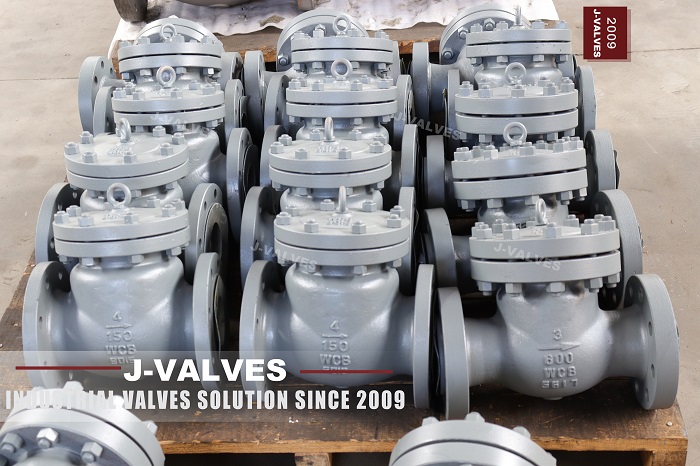

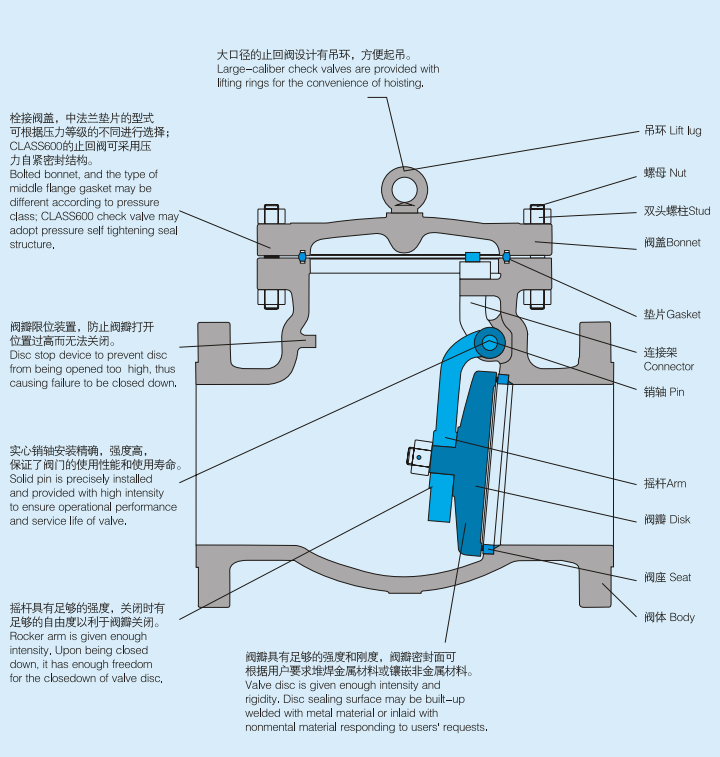

El cuerpo de la válvula sirve como límite de presión principal y alberga todos los componentes internos. Está diseñado para una alta resistencia estructural para soportar presiones de tuberías y tensiones térmicas. Los materiales pueden incluir acero al carbono, acero inoxidable o aleaciones según el tipo de fluido y las condiciones de funcionamiento.
El asiento proporciona una superficie de sellado contra la cual se cierra el disco, evitando el flujo inverso. Los asientos pueden ser integrales o reemplazables y pueden incorporar incrustaciones metálicas o no metálicas para un sellado mejorado en diferentes condiciones operativas.
El disco (o clapeta) gira sobre una bisagra o pasador para abrirse con flujo hacia adelante y cerrarse con flujo inverso. El disco está diseñado con suficiente rigidez y peso para garantizar un cierre adecuado y minimizar las fugas. Su superficie de sellado puede soldarse con metal o incrustarse con material no metálico para cumplir con los requisitos del usuario.
El balancín conecta el disco al pasador de bisagra y garantiza una rotación suave. Está diseñado con suficiente resistencia y flexibilidad para permitir que el disco se cierre completamente sin tensión excesiva, extendiendo la vida útil de la válvula.
El pasador de bisagra y el conector proporcionan una alineación precisa del disco oscilante, lo que garantiza un rendimiento operativo confiable . Se utilizan pasadores de alta intensidad para mantener la estabilidad y la longevidad en condiciones de flujo dinámico.
Un dispositivo de tope del disco evita que el disco se abra demasiado, evitando daños y asegurando un cierre suave. Este mecanismo de seguridad es crítico en tuberías de alta presión o turbulentas..
El capó cubre el mecanismo interno y está asegurado con pernos y tuercas . La junta garantiza una conexión a prueba de fugas entre el cuerpo y el capó. En diseños de alta presión, se pueden emplear estructuras de sello autoajustables para mejorar la confiabilidad.
Las válvulas de retención oscilantes de gran calibre pueden incluir un anillo de elevación (oreja de elevación) para una elevación e instalación convenientes en sistemas de tuberías industriales.
Operación automática: el disco de la válvula oscila libremente con el flujo hacia adelante y se cierra rápidamente al invertir el flujo, lo que brinda una prevención confiable del contraflujo.
Sellado robusto: Las superficies de sellado se pueden construir con incrustaciones metálicas o no metálicas para adaptarse a los tipos de fluidos y las condiciones de funcionamiento.
Durabilidad: Los pasadores sólidos y los balancines reforzados garantizan una larga vida útil y minimizan el mantenimiento.
Acceso para mantenimiento: Los bonetes atornillados y las conexiones bridadas permiten la inspección y el reemplazo sin un desmontaje extenso de la tubería.
Seguridad: Los dispositivos de parada de disco protegen contra el exceso de recorrido y posibles daños, especialmente en tuberías de gran diámetro.
Las válvulas de retención de oscilación se utilizan ampliamente en industrias que exigen prevención de contraflujo y control de flujo confiable:
Sistemas de suministro y tratamiento de agua: Prevenir el flujo inverso y proteger las bombas.
Oleoductos y Gasoductos: Salvaguardar los compresores y mantener el flujo unidireccional.
Plantas Químicas y Petroquímicas: Manejan fluidos agresivos con diseños de alta presión.
Sistemas de vapor y condensado: asegure la dirección adecuada del flujo y evite el golpe de ariete.
La válvula de retención oscilante combina una operación mecánica simple con un diseño robusto, lo que la hace ideal para la prevención de reflujo en diversos sistemas de fluidos . Los elementos estructurales clave, incluidos el disco, el balancín, el pasador de la bisagra, el asiento, el capó y la junta, están diseñados meticulosamente para garantizar un funcionamiento confiable, durabilidad a largo plazo y facilidad de mantenimiento . La selección de los materiales y la configuración estructural adecuados mejora el rendimiento en entornos corrosivos, de alta presión y alta temperatura.
