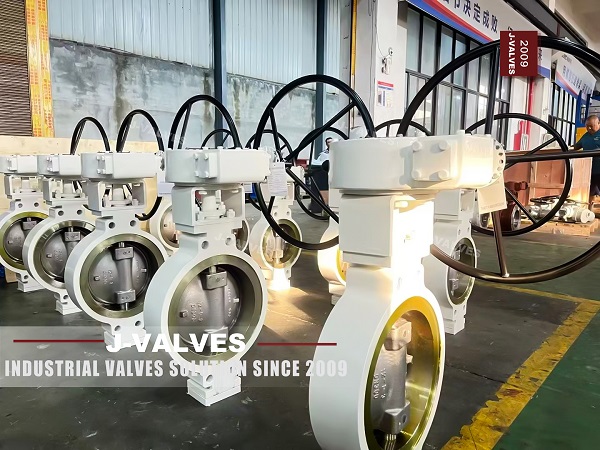

Las válvulas de mariposa triple excéntrica son válvulas industriales avanzadas diseñadas para aplicaciones de control de fluidos de alto rendimiento. A diferencia de las válvulas de mariposa concéntricas o de doble excéntrica tradicionales, los diseños de triple excéntrica ofrecen un sellado superior, resistencia a alta presión y un desgaste mínimo, lo que las hace ideales para sistemas industriales críticos en los sectores de petróleo y gas, petroquímico, generación de energía y tratamiento de agua.
El término 'triple excéntrica' se refiere a tres ejes desplazados que definen el movimiento del disco de la válvula con respecto al cuerpo:
Desplazamiento del eje: el eje se coloca detrás del plano de la superficie de sellado, lo que reduce la fricción durante la operación.
Desplazamiento del disco: el disco está desplazado de la línea central del cuerpo de la válvula, creando un movimiento similar a una leva.
Desplazamiento del cono del asiento: La superficie de sellado forma una geometría cónica, lo que permite que el disco se 'cuñe' en el asiento sólo en la etapa final de cierre.
Este diseño asegura que el disco se aleje del asiento durante la apertura y el cierre, reduciendo el desgaste y extendiendo la vida útil de las superficies de sellado.
Las válvulas de mariposa de triple excéntrica comúnmente utilizan sellado de metal con metal , lo que proporciona un cierre hermético confiable bajo altas presiones y temperaturas. El asiento metálico resiste la deformación y mantiene el rendimiento durante ciclos repetidos, lo que hace que la válvula sea adecuada para condiciones industriales extremas.
Capaz de cumplir con los estándares de estanqueidad API 598 para aislamiento crítico.
La geometría del asiento cónico reduce los requisitos de torsión y al mismo tiempo mantiene un sellado hermético.
Compatible con una amplia gama de fluidos, incluidos vapor, hidrocarburos y productos químicos corrosivos.
El diseño de triple compensación elimina el contacto entre el disco y el asiento durante la mayor parte del viaje. Esto reduce la fricción, lo que permite actuadores más pequeños o operación manual incluso en válvulas de gran diámetro.
El desgaste mínimo de las superficies de sellado prolonga la vida útil de la válvula.
Los asientos de metal soportan condiciones erosivas, altas presiones y altas temperaturas.
Los componentes modulares del asiento y del disco permiten un mantenimiento y reemplazo más sencillos.
Materiales del cuerpo: Acero al carbono, acero inoxidable, acero dúplex o súper dúplex para alta resistencia y resistencia a la corrosión.
Materiales del disco: Acero inoxidable o aleaciones de níquel para una alta durabilidad y resistencia a la corrosión.
Materiales del asiento: Recubrimientos de estelita, acero endurecido o aleaciones a base de níquel para sellado de metal con metal.
Actuación: Puede ser manual, neumática o eléctrica, según el tamaño del sistema y los requisitos de automatización.
Los recubrimientos de alto rendimiento, como revestimientos de epoxi o PTFE, se pueden aplicar en aplicaciones que involucran productos químicos agresivos o ambientes de alta corrosión.
Las válvulas de mariposa de triple excéntrica se utilizan ampliamente en industrias que requieren un control de flujo preciso y un aislamiento confiable:
Petróleo y gas: oleoductos de alta presión, plataformas marinas e instalaciones de procesamiento de gas.
Plantas Petroquímicas: Control de vapor, hidrocarburos y químicos agresivos.
Generación de energía: líneas de vapor, sistemas de agua de alimentación de turbinas y aplicaciones de agua de refrigeración.
Tratamiento de Agua: Tuberías de gran diámetro que requieren cierre hermético y mantenimiento mínimo.
Marino y offshore: sistemas de agua de mar y líneas de lastre donde la resistencia a la corrosión es fundamental.
Al especificar una válvula de mariposa triple excéntrica, considere:
Clasificación de presión y temperatura: asegúrese de que los materiales de la válvula cumplan con los requisitos operativos.
Compatibilidad con medios: seleccione materiales de cuerpo, disco y asiento compatibles con la composición química.
Método de actuación: Para diámetros grandes, se prefiere la actuación automatizada para gestionar el par.
Cumplimiento de estándares: verifique el cumplimiento de los estándares API, ISO o ASME en materia de seguridad y confiabilidad.
Las válvulas de mariposa de triple excéntrica combinan ingeniería de precisión, durabilidad y sellado de alto rendimiento, lo que las convierte en una opción ideal para aplicaciones industriales críticas. Su diseño exclusivo minimiza el desgaste, reduce el par de operación y proporciona un aislamiento confiable incluso en condiciones de alta presión y alta temperatura. Al seleccionar cuidadosamente los materiales y considerar los requisitos del sistema, los ingenieros pueden optimizar el rendimiento de la válvula, reducir los costos de mantenimiento y garantizar un funcionamiento seguro en entornos industriales exigentes.
