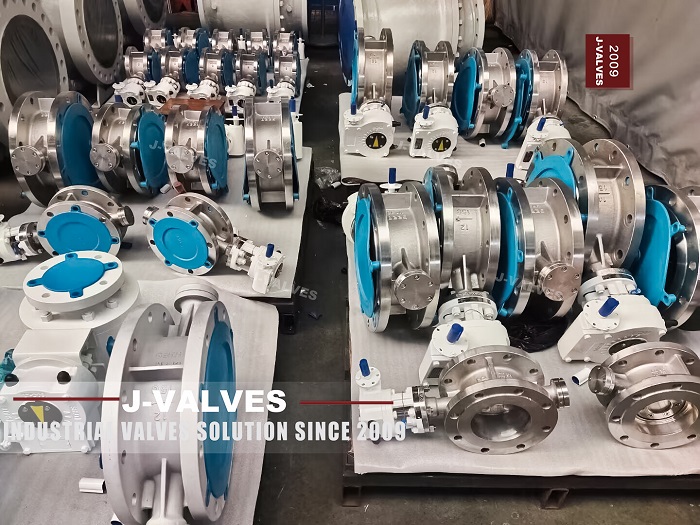

Comprensión de las válvulas de mariposa tripleccentric
Las válvulas de mariposa tripleccentric están diseñadas con tres excentricidades distintas que mejoran su rendimiento:
1. Primera excentricidad: el vástago de la válvula se compensa desde el centro del cuerpo de la válvula, lo que permite que el disco se aleje rápidamente del asiento al abrir.
2. Segunda excentricidad: el vástago de la válvula también se compensa desde el centro del disco, reduciendo la fricción y el desgaste.
3. Tercera excentricidad: la superficie de sellado se compensa desde el vástago de la válvula, asegurando un sello apretado incluso en condiciones de alta presión.
• Fuga cero: las válvulas de mariposa triple-ciencia pueden lograr una fuga cero, lo que las hace adecuadas para aplicaciones que requieren un alto rendimiento de sellado.
• Diseño compacto: estas válvulas tienen un diseño compacto, lo que hace que sean más fáciles de instalar y mantener en áreas con restricciones espaciales.
• Bajo par de operaciones: el diseño reduce el par de operación requerido, lo que los hace adecuados para operación manual o automatizada.
• Versatilidad: adecuada para una amplia gama de aplicaciones, que incluyen tratamiento de agua, sistemas HVAC y procesos industriales.
• Alto rendimiento de sellado: logra cero fugas, asegurando una operación confiable en aplicaciones críticas.
• Tamaño compacto: reduce el espacio de instalación y el peso, lo que lo hace ideal para tuberías de gran diámetro.
• Bajo mantenimiento: el diseño minimiza el desgaste, reduciendo los requisitos de mantenimiento.
• Rentabilidad: generalmente menos costosas que las válvulas de puerta , especialmente en aplicaciones de gran diámetro.
Comprensión de las válvulas de puerta
Las válvulas de puerta son válvulas de movimiento lineales que usan una puerta o una cuña para controlar el flujo de fluido. La puerta se mueve verticalmente para abrir o cerrar la válvula, proporcionando un sello apretado cuando está cerrado.
• Diseño de puerto completo: permite un flujo sin restricciones, minimizando la caída de presión.
• Sellado confiable: proporciona un excelente rendimiento de sellado, asegurando una fuga mínima.
• Durabilidad: diseñado para uso a largo plazo en aplicaciones exigentes.
• Baja resistencia al flujo: el diseño de puerto completo garantiza una caída de presión mínima, lo que lo hace adecuado para sistemas que requieren altas caudales.
• Resistencia a alta presión y temperatura: adecuada para aplicaciones de alta presión y alta temperatura.
• amplia gama de tamaños: disponible en una amplia gama de tamaños, lo que los hace adecuados para tuberías de gran diámetro.
• Construcción robusta: duradera y confiable, asegurando el rendimiento a largo plazo.
Análisis comparativo: válvulas de mariposa tripleccentric versus válvulas de puerta
Rendimiento de sellado
| Característica | Válvulas de mariposa tripleccentric | Válvulas de puerta |
| Capacidad de sellado | Logra cero fugas, ideal para aplicaciones críticas | Excelente rendimiento de sellado, adecuado para aplicaciones de alta presión |
| Tasa de fuga | Muy baja tasa de fuga, adecuada para requisitos de fuga cero | Fugas mínimas, adecuadas para aplicaciones de alta presión y alta temperatura |
Características de flujo
| Característica | Válvulas de mariposa tripleccentric | Válvulas de puerta |
| Resistencia al flujo | Mayor resistencia al flujo, adecuada para sistemas con tolerancia a caída de presión moderada | Baja resistencia al flujo, ideal para sistemas que requieren altas caudales |
| Caída de presión | Mayor caída de presión en comparación con las válvulas de puerta | Caída de presión mínima, asegurando un flujo de fluido eficiente |
Tamaño y peso
| Característica | Válvulas de mariposa tripleccentric | Válvulas de puerta |
| Tamaño | Diseño compacto, adecuado para áreas con restricciones espaciales | Mayor tamaño, que requiere más espacio de instalación |
| Peso | Peso más ligero, más fácil de manejar e instalar | Peso más pesado, más difícil de instalar |
