Rendimiento de sellado y resistencia a los fluidos de válvulas de mariposa tripleccentric

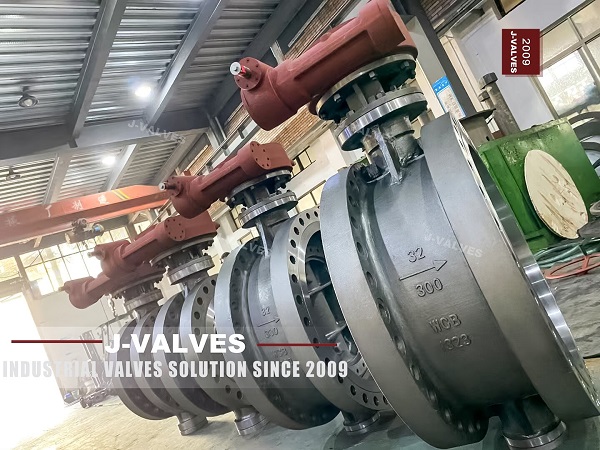

Comprensión de las válvulas de mariposa tripleccentric

Las válvulas de mariposa tripleccentric están diseñadas con tres excentricidades distintas que mejoran su rendimiento de sellado y reducen el desgaste. Estas excentricidades son:

1. Excentricidad axial: el vástago de la válvula se desplaza desde la línea central del cuerpo de la válvula, lo que permite que el disco se levante del asiento rápidamente al abrir, reduciendo la fricción y el desgaste.

2. Excentricidad radial: el vástago de la válvula también se compensa radialmente, reduciendo aún más el contacto entre el disco y el asiento durante la operación.

3. Excentricidad angular: la superficie de sellado del disco está en ángulo en relación con el asiento, creando un contacto de línea que mejora el sellado bajo presión.

Componentes clave de las válvulas de mariposa tripleccentric

• Cuerpo de la válvula: la estructura principal que alberga todos los componentes internos.

• Disco: el elemento de cierre que controla el flujo de fluido.

• STEM: el componente que conecta el disco al actuador o mango externo.

• Sello: el componente que proporciona un sello apretado contra el disco.

• Bonnet: la cubierta que protege los componentes internos y proporciona acceso para el mantenimiento.

• Actuador: el mecanismo que proporciona el par para operar la válvula.

Rendimiento de sellado

Características de diseño Mejora de sellado

• Sellado de contacto de línea: la excentricidad angular crea un contacto de línea entre el disco y el asiento, lo que mejora el rendimiento del sellado bajo presión. Este diseño permite que la válvula alcance la fuga cero, incluso en aplicaciones de alta presión.

• El sellado asistido por presión: el rendimiento de sellado de las válvulas de mariposa tripleccentric mejora con el aumento de la presión. La presión del fluido ayuda a presionar el disco contra el asiento, asegurando un sello apretado.

• Sellos de metal a metal: estas válvulas a menudo usan sellos de metal a metal, que son altamente duraderos y adecuados para aplicaciones de alta temperatura y alta presión. Este tipo de sello proporciona una excelente resistencia al desgaste y la corrosión.

Aplicaciones que requieren un alto rendimiento de sellado

• Aplicaciones de alta presión: las válvulas de mariposa tripleccentric son ideales para aplicaciones que involucran altas presiones, como en tuberías de petróleo y gas y plantas petroquímicas.

• Aplicaciones de alta temperatura: estas válvulas pueden manejar altas temperaturas, haciéndolas adecuadas para su uso en la generación de energía y las industrias de procesamiento de productos químicos.

• Medios corrosivos: el uso de materiales resistentes a la corrosión y sellos de metal a metal hace que estas válvulas sean adecuadas para manejar medios corrosivos, como ácidos y álcalis.

Resistencia fluida

Diseño de ruta de flujo

• Ruta de flujo aerodinámica: el diseño de la ruta de flujo en válvulas de mariposa tripleccentric está optimizado para reducir la resistencia de los fluidos. La forma simplificada del disco y el área de contacto mínima con el asiento ayudan a minimizar la turbulencia y la caída de presión.

• Caída de presión reducida: el diseño de ruta de flujo optimizado asegura que la caída de presión a través de la válvula se minimice, lo que lleva a una mejor eficiencia del sistema y un consumo de energía reducido.

Aplicaciones que requieren baja resistencia a los fluidos

• Aplicaciones de alto flujo: las válvulas de mariposa tripleccentric son adecuadas para aplicaciones que requieren altas caudales, como en plantas de tratamiento de agua y grandes tuberías industriales.

• Sistemas de eficiencia energética: la baja resistencia de fluido de estas válvulas los hace ideales para su uso en sistemas donde la eficiencia energética es crítica, como en los sistemas HVAC y las centrales eléctricas.
