¿Por qué tienen fugas las válvulas de mariposa estándar? Cómo las válvulas de mariposa con bridas de triple compensación mejoran el sellado en servicios de alta temperatura y alta presión

Las válvulas de mariposa se utilizan ampliamente en sistemas de tuberías industriales porque son compactas, livianas y fáciles de operar. Sin embargo, en servicios de alta temperatura y alta presión, muchos usuarios descubren que las válvulas de mariposa estándar tienen más probabilidades de sufrir desgaste del asiento, cierre deficiente y fugas.

Aquí es donde destaca la válvula de mariposa con brida triple excéntrica. Con un diseño de sellado más inteligente y menor fricción durante el funcionamiento, está diseñado para aplicaciones más exigentes.

1. ¿Por qué las válvulas de mariposa estándar tienen fugas en condiciones de servicio severas?

Una válvula de mariposa convencional suele depender del contacto directo entre el disco y el asiento. Ese diseño funciona bien en aplicaciones básicas, pero se vuelve menos confiable cuando el proceso se vuelve más complicado.

Las causas comunes de fugas incluyen:

Fricción del asiento durante el funcionamiento
El disco roza contra el asiento cada vez que se abre o cierra la válvula, lo que provoca desgaste con el tiempo.

Expansión térmica y envejecimiento del material
Las altas temperaturas pueden cambiar las dimensiones del material y reducir la precisión del sellado.

Tensión de presión en la superficie de sellado
La alta presión diferencial ejerce más carga sobre el asiento, lo que hace que el cierre hermético sea más difícil de mantener.

Ciclos frecuentes
La apertura y el cierre repetidos aceleran el desgaste y acortan la vida útil del sello.

Para líneas de vapor, unidades de refinería, plantas de energía, acerías y otros entornos hostiles, es posible que una válvula de mariposa estándar no proporcione estabilidad de sellado a largo plazo.

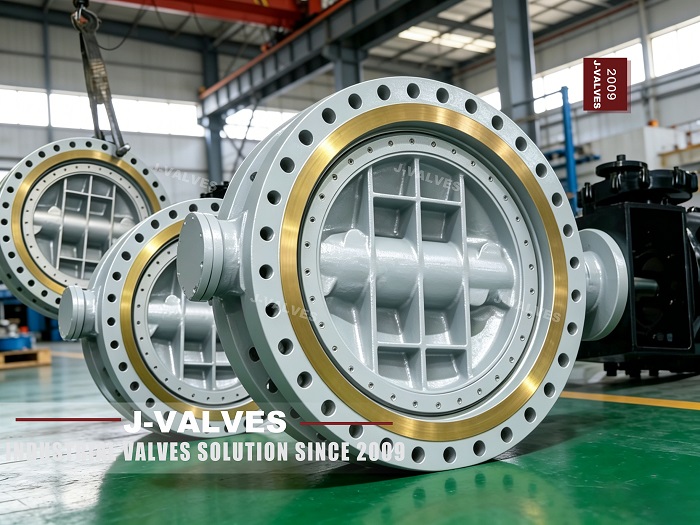

2. ¿Qué diferencia a una válvula de mariposa con brida de triple compensación?

La ventaja clave está en el diseño de triple desplazamiento. El vástago de la válvula, la línea central del disco y la superficie de sellado del asiento están desplazados de una manera que reduce el contacto deslizante directo durante la operación.

En lugar de forzar al disco a raspar el asiento, el diseño de triple desplazamiento permite que las superficies de sellado se acoplen gradualmente y se suelten suavemente.

Principales beneficios:

Menor fricción
Menos fricción significa menos desgaste en las superficies de sellado.

Mejor consistencia del sellado.
El disco se asienta de manera más predecible, lo que mejora el rendimiento del cierre.

Adecuado para asientos metálicos
Los diseños de triple desplazamiento a menudo se combinan con sellado de metal con metal, que funciona mejor en servicio a alta temperatura.

Par de funcionamiento más bajo La
fricción reducida ayuda a que el accionamiento sea más fácil y estable, especialmente en tamaños más grandes.

3. ¿Cómo ayuda a lograr bajas fugas?

En las válvulas industriales, la 'fuga cero' depende del diseño de la válvula, el método de prueba y las condiciones de servicio reales. Una forma más precisa de describir las válvulas de mariposa con brida triple excéntrica es que pueden alcanzar niveles de fuga muy bajos cuando se seleccionan, fabrican e instalan correctamente.

Por qué se mejora el rendimiento del sellado:

Superficies de sellado mecanizadas con precisión
El mecanizado preciso mejora el ajuste del asiento al disco.

Sellado asistido por presión
La presión del proceso puede ayudar a reforzar el sello en algunas condiciones.

Mejor resistencia a los ciclos térmicos.
La geometría compensada ayuda a reducir el estrés causado por el calentamiento y el enfriamiento.

Mayor vida útil del sello en servicio cíclico.
La acción de menor fricción los hace más duraderos en operaciones repetidas.

4. ¿Dónde se utilizan las válvulas de mariposa con brida de triple compensación?

Estas válvulas se utilizan comúnmente en:

• Tuberías de vapor

• Procesamiento de petróleo y gas

• Plantas petroquímicas

• Sistemas de generación de energía.

• Plantas metalúrgicas

• Sistemas de aceite caliente

• Tuberías industriales de gran diámetro.

Son especialmente valiosos cuando lo más importante es la confiabilidad del sellado, la resistencia a la temperatura y una larga vida útil.

5. ¿Qué debes comprobar antes de elegir uno?

Para obtener el mejor rendimiento, la selección de válvulas debe coincidir con las condiciones de funcionamiento reales.

Puntos clave a revisar:

Medios de proceso
¿Es vapor, fluido corrosivo, gas o lodo?

Temperatura y presión
Asegúrese de que el diseño de la válvula esté clasificado para todo el rango de servicio.

Material del cuerpo y las molduras
El acero al carbono, el acero inoxidable y el acero aleado se adaptan a diferentes entornos.

La compatibilidad de la conexión estándar de brida
es esencial para una instalación adecuada.

Requisitos de actuación
La operación manual, neumática o eléctrica debe adaptarse a las necesidades de control y torsión.

6. ¿Por qué más proyectos eligen válvulas de mariposa con brida de triple compensación?

Hacen más que simplemente cerrar la línea. Ayudan a mejorar la confiabilidad del sellado a largo plazo, reducir la frecuencia del mantenimiento y respaldar una operación más segura de la planta.

Para proyectos que exigen durabilidad, eficiencia y cierre confiable, la válvula de mariposa con brida de triple compensación suele ser una opción más inteligente que una válvula de mariposa estándar.

7. Conclusión

Las válvulas de mariposa estándar pueden funcionar bien en servicios de baja presión y temperatura ambiente, pero a menudo tienen problemas en condiciones operativas adversas.
Las válvulas de mariposa con brida de triple compensación ofrecen un diseño de sellado más avanzado, menor fricción y mejor durabilidad, lo que las convierte en una solución sólida para aplicaciones de alta temperatura y alta presión.

Si su proyecto necesita una válvula con mejor rendimiento de sellado y vida útil más larga, este diseño merece una seria consideración.
