En el campo industrial, el sistema de apagado de emergencia es uno de los enlaces clave para garantizar la seguridad. El dispositivo de alivio de la válvula 6D de la válvula de bola de la bola de TRUNNION y el diseño de cierre rápido de la válvula de la puerta son dos soluciones comunes de apagado de emergencia. Este artículo comparará estos dos diseños de múltiples dimensiones para ayudarlo a elegir mejor un sistema de cierre de emergencia adecuado.
I. Descripción general

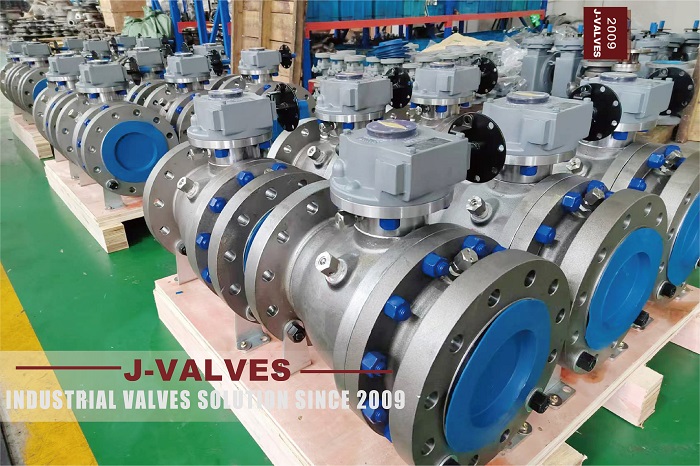

Válvula de bola de miernion API 6D Dispositivo de alivio
La válvula de bola de Trunnion es una válvula de bola de alto rendimiento. Su diseño cumple con el estándar API 6D y se usa ampliamente en sistemas de apagado de emergencia en industrias como el petróleo y el gas natural. Su característica central es que la pelota se fija en los muebles para lograr un sellado estable y operaciones de apertura y cierre rápidos. El estándar API 6D garantiza la confiabilidad y seguridad de la válvula en condiciones de trabajo duras, como alta presión y alto flujo.
Válvula de compuerta Diseño de cierre rápido
La válvula de puerta es un tipo de válvula tradicional que controla el encendido de fluido por el movimiento hacia arriba y hacia abajo de la puerta. La válvula de compuerta de cierre rápidamente está especialmente diseñada para poder cerrar en poco tiempo y es adecuado para ocasiones en que se requiere un cierre rápido.
II. Comparación de parámetros técnicos
Parámetros/características | Válvula de bola de munnion API 6D Devistir de relieve | Diseño de cierre rápido de la válvula de puerta |
Método de operación | Operación de rotación de 90 grados, apertura rápida y cierre | Operación de rotaciones múltiples, tiempo de cierre más largo |
Rendimiento de sellado | Bloque doble y sangrado (DBB), excelente rendimiento de sellado | Sellado unidireccional, puede haber una ligera fuga cuando se cierre |
Rango de presión | Para aplicaciones de alta presión, hasta 15,000 psi | Adecuado para la presión media y alta, pero su rendimiento bajo alta presión no es tan bueno como el de la válvula de bola |
Control de flujo | Diseño de diámetro completo, caída de baja presión | Las válvulas de puerta de gran tamaño tienen un flujo grande, pero la resistencia aumenta cuando se abre medio |
Requisitos de mantenimiento | Inspección regular de sellos y lubricación | Se requiere una inspección regular de la puerta y el asiento de la válvula, y el mantenimiento es complicado |
Medios aplicables | Múltiples medios como gases y líquidos | Adecuado para lechada, líquidos viscosos, etc. |
Costo | Mayor inversión inicial, pero una larga vida útil | Bajo costo inicial, pero es posible que deba reemplazarse con frecuencia |
Iii. Comparación de escenarios de aplicación
Válvula de bola de munnion API 6D Devistir de relieve
• Petróleo y tuberías de gas natural: cuando se transporta gas natural o petróleo a alta presión, la apertura y el cierre rápido y el alto rendimiento de sellado de la válvula de bola de mierda pueden evitar efectivamente la fuga.
• Industria química: cuando se trata de medios corrosivos o inflamables, su función de doble bloque y sangrado puede garantizar la seguridad.
Diseño de cierre rápido de la válvula de puerta
• Grandes plantas de tratamiento de agua: se utiliza para controlar el flujo de grandes cantidades de agua, y la función de cierre rápida puede evitar el martillo de agua.
• Industria minera: cuando se trata de medios viscosos, como la suspensión, el diseño de flujo bidireccional de la válvula de puerta tiene más ventajas.
IV. Resumen de ventajas y desventajas
Válvula de bola de munnion API 6D Devistir de relieve
• Ventajas: apertura y cierre rápido, excelente rendimiento de sellado, adecuado para entornos de alta presión.
• Desventajas: mayor costo inicial, altos requisitos para la precisión de la instalación.
Diseño de cierre rápido de la válvula de puerta
• Ventajas: bajo costo, adecuado para tuberías de gran tamaño.
• Desventajas: tiempo de cierre más largo, sellando rendimiento no tan bueno como el de la válvula de bola.
V. Conclusión
Al elegir un sistema de cierre de emergencia, es necesario considerar exhaustivamente los escenarios de aplicación, el presupuesto de costos y las capacidades de mantenimiento. Si se requiere apertura y cierre rápido y un alto rendimiento de sellado, el dispositivo de alivio de la válvula 6D de la válvula de bola de la bola de Tornion es la opción ideal. Si el presupuesto es limitado y el medio es relativamente viscoso, el diseño de cierre rápido de la válvula de puerta es más rentable. A través de la comparación anterior, se espera que pueda ayudarlo a tomar una decisión más sabia.
