En industrias como el petróleo, el gas natural y la ingeniería química, el estándar API 6D es una base importante para el diseño, la fabricación y las pruebas de las válvulas de tubería. Este estándar cubre múltiples tipos de válvulas, incluidas las válvulas de la bola de mierda , , las válvulas de compuerta y las válvulas de mariposa , etc., y se usa ampliamente en tuberías de transmisión de larga distancia, desarrollo de campo de petróleo y gas, y sistemas de tuberías industriales. Este artículo llevará a cabo un análisis en profundidad de las especificaciones de diseño para las válvulas de bolas y válvulas de compuerta de Trunnion bajo el estándar API 6D, comparará sus características estructurales, requisitos de rendimiento y escenarios de aplicación, y también exploró los escenarios aplicables de las válvulas de mariposa.
I. Descripción general del estándar API 6D
El estándar API 6D (especificación para tuberías y válvulas de tuberías) es una especificación formulada para las válvulas utilizadas en los sistemas de tuberías en las industrias de petróleo y gas natural. Estipula los requisitos para el diseño, la fabricación, las pruebas y la inspección de las válvulas para garantizar la confiabilidad y seguridad de las válvulas a alta presión, alta temperatura y entornos duros. La API 6D es aplicable a múltiples tipos de válvulas, incluidas válvulas de bola, válvulas de compuerta, válvulas de retención y válvulas de enchufe, cubriendo clasificaciones de presión de 150 lb a 2500 lb.

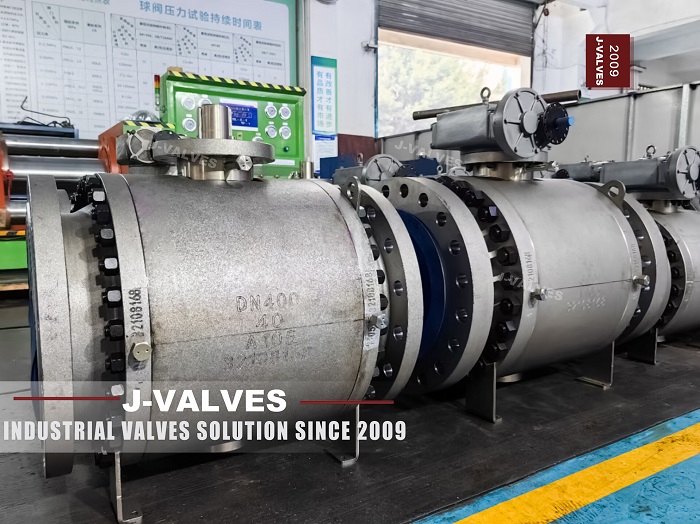

II. Comparación de especificaciones de diseño para válvulas de bola de mierda y válvulas de compuerta
(1) Características estructurales
Características | Válvulas de bola de muelle | Válvulas de puerta |
Soporte de pelota | La pelota está soportada por la placa de soporte fijada al cuerpo de la válvula, y el asiento de la válvula es un asiento de la válvula de efecto de pistón. | La puerta está soportada por las guías superior e inferior del cuerpo de la válvula y está abierta y cerrada por el movimiento hacia arriba y hacia abajo del vástago de la válvula. |
Método de sellado | Sellado en el extremo de entrada. Bajo la acción de la presión media, el asiento de la válvula se acerca a la pelota para formar un sello. | Sellado bidireccional. La puerta se ajusta firmemente al asiento de la válvula, y el rendimiento del sellado es estable. |
Par de operaciones | El par de apertura es pequeño, el rendimiento del sellado es estable y es adecuado para ocasiones de alta presión y gran diámetro. | El par de operación es relativamente grande, especialmente en condiciones de trabajo de alta presión y gran diámetro. |
Condiciones de trabajo aplicables | Tuberías de transmisión a larga distancia, sistemas de tuberías de alta presión, adecuados para diámetros grandes (≥10 pulgadas). | Las principales tuberías de vapor, sistemas de agua de alimentación de calderas, adecuados para condiciones de trabajo de gran flujo, alta temperatura y alta presión. |
(2) Requisitos de rendimiento
Características | Válvulas de bola de muelle | Válvulas de puerta |
Rendimiento de resistencia al fuego | Cumple con los estándares API 6FA y API 607, tiene un anillo de sellado de fuego de fuego y puede mantener el sellado en un fuego. | Cumple con el estándar API 6FA, tiene una estructura de sellado de metal y tiene un excelente rendimiento de resistencia al fuego. |
Calificación de presión | 150, 300, 400, 600, 900, 1500, 2500 libras. | 150, 300, 600, 900, 1500, 2500 libras. |
Rango de temperatura | -46 ° C a 150 ° C. | -29 ° C a 550 ° C. |
Rendimiento de sellado | El sellado unidireccional, con un asiento de la válvula de efecto de pistón, y el rendimiento del sellado es estable. | Sellado bidireccional, con excelente rendimiento de sellado y adecuado para condiciones de trabajo de alta temperatura y alta presión. |
(3) Escenarios de aplicación
Características | Válvulas de bola de muelle | Válvulas de puerta |
Aplicaciones principales | Tuberías de transmisión de larga distancia, desarrollo de campo de petróleo y gas, sistemas de tuberías de alta presión. | Las principales tuberías de vapor, sistemas de agua de alimentación de calderas, tuberías químicas. |
Ventajas | El par de apertura es pequeño, el rendimiento de sellado es estable y es adecuado para condiciones de trabajo de alta presión y gran diámetro. | Diseño de diámetro completo, baja resistencia a los fluidos y adecuado para condiciones de trabajo de gran flujo, alta temperatura y alta presión. |
Desventajas | La estructura es compleja y el costo es relativamente alto. | El par de operaciones es relativamente grande y el costo de mantenimiento es relativamente alto. |
Iii. Escenarios aplicables de válvulas de mariposa
Una válvula de mariposa es un tipo de válvula que controla el encendido de fluido al girar el disco. Tiene las características de estructura simple, tamaño pequeño, peso ligero y operación conveniente. El estándar API 6D también cubre los requisitos de diseño y fabricación de las válvulas de mariposa.
(1) Características de las válvulas de mariposa
• Estructura simple: el disco se abre y cierra girando el vástago de la válvula, y la operación es simple.
• Tamaño pequeño y peso ligero: es adecuado para la instalación en ocasiones donde el espacio es limitado.
• Rendimiento de sellado: sellado bidireccional, con rendimiento de sellado confiable y adecuado para condiciones de trabajo de media y baja presión.
• Medios aplicables: es adecuado para medios como agua, gas y petróleo.
(2) Escenarios aplicables de válvulas de mariposa
• Sistemas de tuberías medianas y de baja presión: las válvulas de mariposa son adecuadas para sistemas de tuberías con clasificaciones de presión más bajas, como tuberías de gas urbano y sistemas de suministro de agua y drenaje.
• Ocasiones limitadas en el espacio: las válvulas de mariposa son de tamaño pequeño y son adecuadas para la instalación en sistemas de tuberías con espacio limitado.
• Condiciones de trabajo que requieren apertura y cierre rápidos: las válvulas de mariposa son fáciles de operar y tienen una velocidad de apertura y cierre rápida, y son adecuadas para ocasiones en las que es necesario cortar rápidamente el fluido.
• Industrias químicas y farmacéuticas: el rendimiento del sellado y la resistencia a la corrosión de las válvulas de mariposa las hacen ampliamente utilizadas en las industrias químicas y farmacéuticas.
IV. Sugerencias de selección
(1) Seleccionar tipos de válvulas de acuerdo con las condiciones de trabajo
• Válvulas de bola de muescas: adecuadas para tuberías de transmisión de larga distancia, sistemas de tuberías de alta presión, especialmente para ocasiones que requieren apertura rápida y cierre y sellado de alta presión.
• Válvulas de compuerta: adecuadas para condiciones de trabajo de alta temperatura y alta presión, como tuberías principales de vapor y sistemas de agua de alimentación de calderas, especialmente para ocasiones que requieren un flujo grande y un sellado bidireccional.
• Válvulas de mariposa: adecuadas para sistemas de tuberías medianas y de baja presión, especialmente para ocasiones en que el espacio es limitado o se requiere apertura y cierre rápido.
(2) Seleccionar válvulas de acuerdo con el estándar API 6D
• rendimiento de resistencia al fuego: si hay un riesgo de incendio en las condiciones de trabajo, se deben seleccionar válvulas que cumplan con los estándares API 6FA y API 607.
• Rango de presión y temperatura: seleccione los tipos y materiales de válvulas apropiados de acuerdo con los requisitos de presión y temperatura de las condiciones de trabajo.
• Rendimiento de sellado: seleccione válvulas con sellado unidireccional o bidireccional de acuerdo con los requisitos de sellado de las condiciones de trabajo.
V. Resumen
El estándar API 6D proporciona especificaciones integrales para el diseño, la fabricación y las pruebas de las válvulas de tubería, asegurando la confiabilidad y la seguridad de las válvulas en industrias como el petróleo, el gas natural e ingeniería química. Las válvulas de bola de miernion y las válvulas de puerta tienen sus propias características en términos de estructura, rendimiento y escenarios de aplicación. Los usuarios deben seleccionar los tipos de válvulas apropiados de acuerdo con los requisitos específicos de la condición de trabajo. Las válvulas de mariposa , con sus características de estructura simple, tamaño pequeño y operación conveniente, se usan ampliamente en sistemas de tuberías medianas y de baja presión. A través del análisis y comparación en profundidad en este artículo, se espera que se puedan proporcionar valiosas referencias para los usuarios al seleccionar válvulas bajo el estándar API 6D.
