En la adquisición de válvulas industriales, es crucial para garantizar la calidad y el rendimiento de las válvulas. El estándar API 598 proporciona una guía clara para la inspección y prueba de válvulas, ayudando a los compradores a tomar decisiones informadas al elegir válvulas de bolas de mierda , válvulas de compuerta y válvulas de mariposa . Este artículo comparará en detalle los costos de prueba API 598 y los procedimientos de aceptación de estos tres tipos de válvulas para ayudarlo a comprender mejor y elegir productos de válvulas adecuados.
I. Descripción general del estándar API 598
El estándar API 598 estipula los requisitos para la inspección, el examen, la inspección complementaria y las pruebas de presión de las válvulas. Es aplicable a varios tipos de válvulas, como válvulas de compuerta, válvulas de globo, válvulas de enchufe, válvulas de bola, válvulas de retención y válvulas de mariposa. Este estándar garantiza que los productos de la válvula cumplan con los más altos estándares de la industria durante los procesos de diseño, fabricación y prueba, garantizando así su confiabilidad y seguridad en aplicaciones prácticas.
II. Comparación de los costos de prueba API 598 y procedimientos de aceptación para válvulas de bola de mierda, válvulas de compuerta y válvulas de mariposa
(1) Comparación de los costos de prueba
Elementos | Válvulas de bola de muelle | Válvulas de puerta | Válvulas de mariposa |
Prueba de shell | Debido a la estructura compleja de las válvulas de bola de Trunnion, la prueba de concha requiere una mayor presión y equipos más complejos, lo que resulta en mayores costos. | La prueba de carcasa de las válvulas de compuerta es relativamente simple y tiene un costo más bajo. | El costo de la prueba de carcasa para las válvulas de mariposa es moderado, principalmente dependiendo del tamaño y el nivel de presión de las válvulas. |
Prueba de sellado a baja presión | Es necesario realizar una inspección estricta de las superficies de sellado, y el costo de la prueba es relativamente alto. | El costo de la prueba es bajo, principalmente implica la limpieza de las superficies de sellado y las pruebas de presión. | El costo es moderado, especialmente para las válvulas de mariposa de gran diámetro, donde los costos de los equipos de prueba y el tiempo son relativamente altos. |
Prueba de sellado de alta presión | La prueba de sellado de alta presión requiere un mayor equipo de presión y estándares de inspección más estrictos, lo que resulta en mayores costos. | El costo es moderado, pero el costo de prueba de las válvulas de puerta con grandes diámetros o clasificaciones de alta presión aumentará. | El costo es relativamente bajo porque la estructura de sellado de las válvulas de mariposa es relativamente simple. |
Inspección suplementaria | Como la inspección de partículas magnéticas, la inspección radiográfica, etc., el costo es relativamente alto, especialmente para las válvulas de bola de muescas con diámetros grandes o clasificaciones de alta presión. | El costo es moderado, pero es necesario seleccionar elementos de inspección de acuerdo con requisitos específicos. | El costo es relativamente bajo, principalmente dependiendo de los métodos de detección y el tamaño de las válvulas. |
Costo total | Más alto , adecuado para escenarios con requisitos extremadamente altos para el rendimiento del sellado y la resistencia a la presión. | Moderado , adecuado para aplicaciones industriales convencionales. | Más bajo , adecuado para escenarios que son sensibles a los costos y tienen requisitos moderados para el rendimiento del sellado. |
(2) Comparación de procedimientos de aceptación
Elementos | Válvulas de bola de muelle | Válvulas de puerta | Válvulas de mariposa |
Prueba de shell | Se lleva a cabo con los dos extremos de la válvula cerrados, parcialmente abiertos y la glándula se aprieta, y es necesario asegurarse de que no haya fuga visible | También se lleva a cabo en el estado cerrado, pero se debe prestar especial atención al sellado de la cubierta de la válvula | Para las válvulas de mariposa Clase A API 609, solo se requiere una prueba de sellado unidireccional; Para las válvulas de mariposa de clase B, se requiere una prueba de sellado de dos vías |
Prueba de sellado a baja presión | Las superficies de sellado deben mantenerse limpias, libres de grasa y sellado de grasa, y la fuga debe detectarse estrictamente durante la prueba | La prueba se lleva a cabo después de que se limpian las superficies de sellado, y el método de detección de fugas es similar al de las válvulas de bola de miernion | La prueba se lleva a cabo después de que se limpian las superficies de sellado, y se debe prestar especial atención a la integridad de las superficies de sellado |
Prueba de sellado de alta presión | La presión de prueba es del 110% de la presión máxima permitida, y la fuga debe detectarse estrictamente | La presión de prueba es del 110% de la presión máxima permitida, y se debe detectar fugas en el asiento de la válvula y la cubierta de la válvula. | La presión de prueba es del 110% de la presión máxima permitida, y se debe detectar fugas en las superficies de sellado |
Inspección suplementaria | Se puede requerir inspección de partículas magnéticas, inspección radiográfica, etc., dependiendo de los requisitos de adquisición | Por lo general, se requiere la inspección de la apariencia y la inspección dimensional, y las pruebas no destructivas se llevan a cabo cuando es necesario | Por lo general, se requiere inspección de apariencia e inspección de la superficie de sellado, y las pruebas no destructivas se llevan a cabo cuando es necesario |
Certificado de conformidad | Es necesario proporcionar un certificado de conformidad que cumpla con el estándar API 598 para demostrar que la válvula ha pasado todas las pruebas | Es necesario proporcionar un certificado de conformidad para demostrar que la válvula cumple con el estándar API 598 | Es necesario proporcionar un certificado de conformidad para demostrar que la válvula cumple con el estándar API 598 |
Iii. Sugerencias de selección

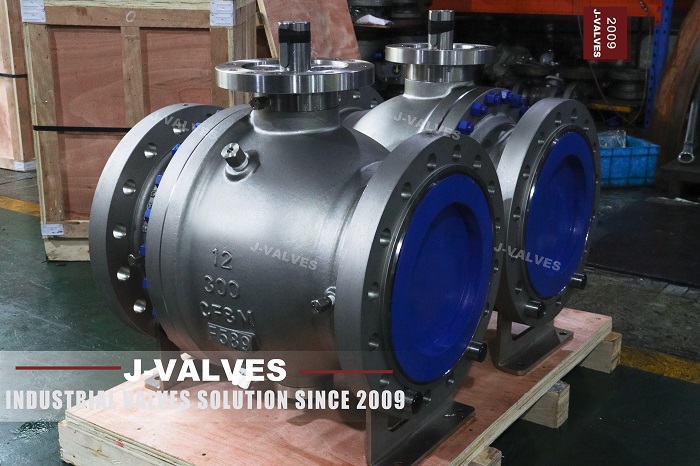

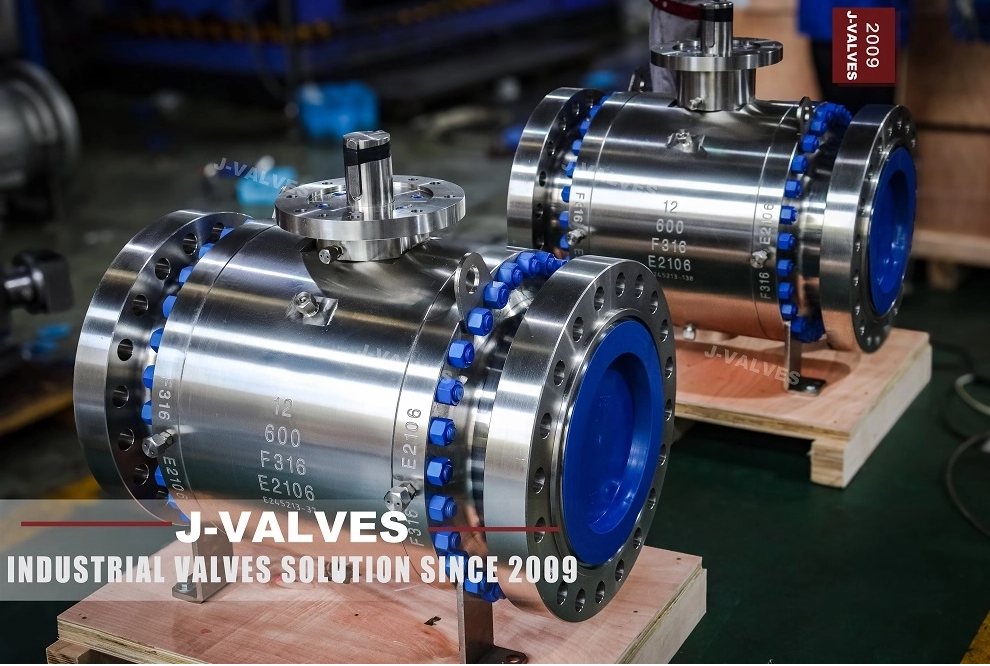

• Válvulas de bola de Trunnion: si sus escenarios de aplicación tienen requisitos extremadamente altos para el rendimiento del sellado y la resistencia a la presión, como en la transmisión de petróleo y gas o los sistemas de tuberías químicas, las válvulas de bolas de mierda son la opción ideal. Aunque el costo de prueba es relativamente alto, su alto rendimiento y confiabilidad pueden garantizar una operación estable a largo plazo.

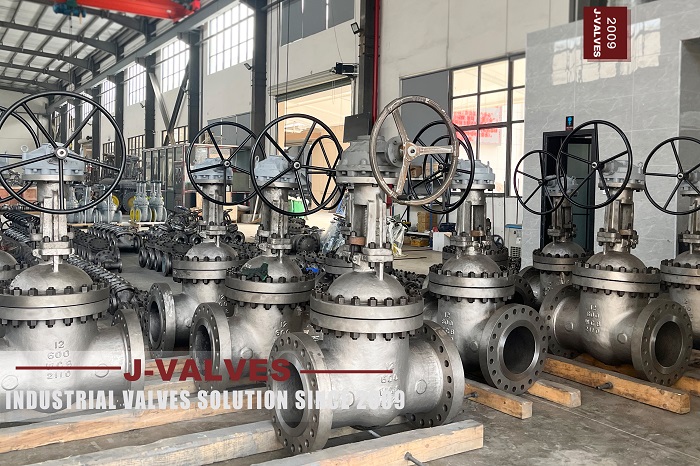

• Válvulas de puerta: para aplicaciones industriales convencionales, las válvulas de puerta son una opción altamente rentable. Su costo de prueba es moderado y el procedimiento de aceptación es relativamente simple, lo que puede satisfacer las necesidades de la mayoría de los escenarios industriales.

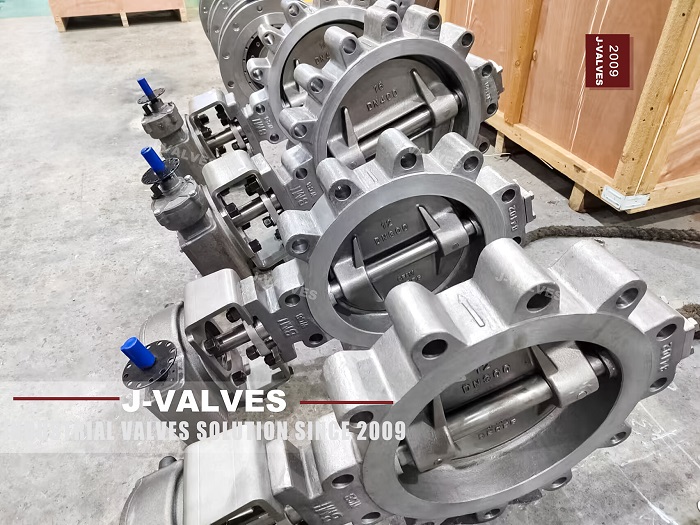

• Válvulas de mariposa: si sus escenarios de aplicación son sensibles a los costos y tienen requisitos moderados para el rendimiento de sellado, las válvulas de mariposa son la mejor opción. El costo de prueba de las válvulas de mariposa es relativamente bajo, y el procedimiento de aceptación es simple, lo que es especialmente adecuado para sistemas de tuberías con gran flujo y baja presión.
IV. RESUMEN
El estándar API 598 proporciona una guía clara para la prueba y aceptación de las válvulas, asegurando la confiabilidad y seguridad de las válvulas en aplicaciones prácticas. Al comparar los costos de prueba y los procedimientos de aceptación de las válvulas de bolas de Trunnion, , las válvulas de compuerta y las válvulas de mariposa , puede elegir los productos de válvula más adecuados de acuerdo con escenarios de aplicación específicos y presupuestos. No importa qué tipo de válvula elija, asegurando que cumpla con el estándar API 598 es la clave para garantizar la calidad y el rendimiento del producto.
