En las industrias modernas de petróleo y gas, petroquímica, GNL y energía, se requiere que las válvulas funcionen de manera segura y confiable bajo alta presión, gran diámetro y condiciones de servicio a largo plazo. En comparación con las válvulas de bola flotante tradicionales, las válvulas de bola montadas en muñón brindan una estabilidad mecánica mejorada, un par de operación más bajo y un rendimiento de sellado mejorado, lo que las convierte en una opción ideal para sistemas de tuberías críticos.

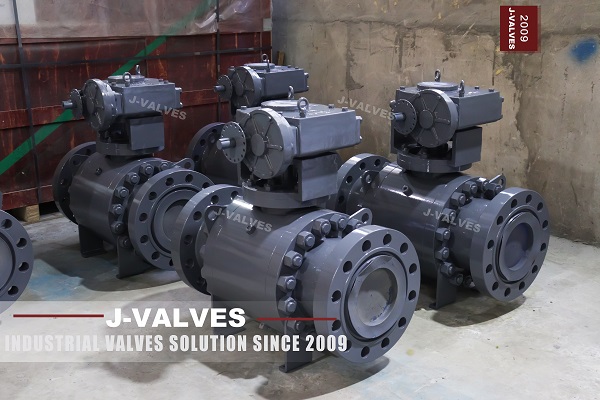

La válvula que se muestra en la imagen presenta una estructura de bola fija robusta con un diseño de conexión bridada y un conjunto de actuador, lo que representa una solución industrial típica de válvula de bola montada en muñón desarrollada para aplicaciones exigentes.
J-VALVES se especializa en la fabricación de válvulas de bola montadas en muñón de alto rendimiento diseñadas de acuerdo con estándares internacionales, brindando soluciones confiables para sistemas de tuberías de petróleo, gas, GNL, químicos e industriales.
Una válvula de bola montada sobre muñón es un tipo de válvula de bola en la que la bola está sostenida por muñones fijos en la parte superior e inferior. A diferencia de las válvulas de bola flotante, la bola no se mueve libremente bajo presión.
En los sistemas de alta presión, la presión del fluido genera una gran fuerza sobre la bola. El soporte del muñón absorbe esta fuerza y la transfiere al cuerpo de la válvula, reduciendo significativamente la carga sobre los asientos de la válvula.
Los principales componentes estructurales incluyen:
Bola fija con soporte de muñón superior e inferior.
Cuerpo de válvula y estructura del capó.
Asientos de doble sellado
Diseño de vástago anti-reventón
Sistema de sellado a prueba de incendios
Opciones de actuador manual, neumático, hidráulico o eléctrico
Este diseño permite que la válvula mantenga un funcionamiento estable en condiciones de alta presión y gran diámetro.
Una de las mayores ventajas de un diseño montado en muñón es el par de operación reducido.
Debido a que el sistema de muñón soporta el peso de la bola y la carga de presión de la tubería, la válvula requiere menos fuerza para funcionar en comparación con las válvulas de bola flotante.
Los beneficios incluyen:
Requisitos de actuadores más pequeños
Menor consumo de energía operativa
Eficiencia de automatización mejorada
Mayor vida útil de los componentes operativos.
Esto hace que las válvulas de bola montadas en muñón sean especialmente adecuadas para tuberías de gran diámetro.
Los sistemas de tuberías de alta presión requieren una capacidad de cierre confiable. Las válvulas de bola montadas en muñón utilizan un diseño de sellado asistido por presión, donde la presión del sistema ayuda a empujar el asiento hacia la superficie de la bola.
Las ventajas incluyen:
Sellado bidireccional fiable
Riesgo de fuga reducido
Rendimiento estable durante las fluctuaciones de presión
Adecuado para aplicaciones de aislamiento críticas
Las aplicaciones típicas incluyen:
Tuberías de transmisión de petróleo
Gasoductos de gas natural
terminales de GNL
Sistemas de proceso de refinería
Muchas válvulas de bola montadas en muñón se pueden diseñar con funcionalidad de doble bloqueo y purga.
Esto permite a los operadores:
Aislar la presión aguas arriba y aguas abajo
Verificar el estado de sellado de la válvula
Realizar operaciones de mantenimiento de forma segura
Esta característica es especialmente importante en industrias donde la seguridad y la protección de los equipos son fundamentales.
El transporte por tuberías requiere válvulas capaces de soportar alta presión y funcionamiento continuo. Las válvulas de bola montadas en muñón se instalan ampliamente en:
Oleoductos
Sistemas de transmisión de gas natural
Tuberías de recolección
Estaciones de compresores
Su sólido diseño mecánico garantiza un funcionamiento fiable durante períodos de servicio prolongados.
Los sistemas de GNL requieren válvulas con un excelente rendimiento de sellado y un control de fabricación preciso.
Las válvulas de bola montadas en muñón se pueden personalizar para:
Servicio de baja temperatura
Aplicaciones criogénicas
Condiciones de ciclo térmico
Los materiales especiales y las tecnologías de sellado ayudan a mantener la confiabilidad en ambientes de temperaturas extremas.
Los sistemas de procesamiento químico a menudo involucran medios corrosivos y de alta presión. Las válvulas de bola montadas en muñón proporcionan:
Fuerte resistencia a la corrosión
Rendimiento de apagado confiable
Largos intervalos de mantenimiento
J-VALVES se centra en la confiabilidad de la ingeniería y la precisión de la fabricación para ofrecer soluciones de válvulas industriales para proyectos globales.
Las válvulas de bola montadas en muñón J-VALVES están diseñadas con estructuras de cuerpo optimizadas para soportar:
Carga de alta presión
Estrés de la tubería
Cambios de temperatura
Requisitos de operación a largo plazo
Las configuraciones disponibles incluyen:
Diseño de cuerpo de dos piezas
Diseño de cuerpo de tres piezas
Opciones de cuerpo forjado o fundido
Un sellado confiable es esencial para la seguridad de las tuberías. J-VALVES aplica soluciones de sellado avanzadas que incluyen:
Sellado de asiento blando
Sellado de asiento metálico
Diseño a prueba de incendios
Estructura antiestática
Estos diseños mejoran el rendimiento de la válvula en entornos exigentes.
J-VALVES fabrica válvulas de bola montadas en muñón de acuerdo con estándares industriales reconocidos, que incluyen:
API 6D
ASME B16.34
ISO 17292
NACE MR0175 (cuando sea necesario)
Cada válvula se somete a estrictos procedimientos de inspección, que incluyen:
Prueba de presión
Prueba de fugas
Pruebas funcionales
Inspección dimensional
Con años de experiencia en la fabricación de válvulas industriales, J-VALVES ofrece soluciones de válvulas personalizadas para los mercados industriales y energéticos internacionales.
Capacidad de ingeniería profesional
Ingenieros experimentados proporcionan diseños de válvulas optimizados de acuerdo con las condiciones de operación, las clasificaciones de presión y los requisitos de la aplicación.
Amplia selección de materiales
Los materiales disponibles incluyen:
Acero carbono
Acero inoxidable
Acero inoxidable dúplex
Acero al carbono de baja temperatura
Aleaciones especiales
Las soluciones de actuación personalizadas
J-VALVES admiten:
Operación manual
Actuadores neumáticos
Actuadores hidráulicos
Actuadores electricos
Estricta gestión de calidad
Cada válvula se inspecciona para garantizar un rendimiento confiable antes de la entrega.
La válvula de bola montada en muñón es una solución confiable para sistemas de tuberías de gran diámetro y alta presión. Su estructura de bola fija, bajo par de operación, fuerte capacidad de sellado y larga vida útil lo hacen ampliamente utilizado en aplicaciones de petróleo y gas, GNL, petroquímicas e industriales.
Con tecnología de fabricación avanzada, soporte de ingeniería profesional y estricto control de calidad, J-VALVES ofrece soluciones de válvulas de bola montadas en muñón de alto rendimiento diseñadas para cumplir con los exigentes requisitos de los proyectos industriales globales.
