Que las válvulas de bola montadas en muñones para tuberías de alta presión puedan mantener un funcionamiento estable y libre de fugas a largo plazo depende enteramente de la tecnología de mecanizado de todos los componentes principales, incluidos el cuerpo de la válvula, la bola y los asientos de la válvula. Muchos fabricantes de válvulas del mercado simplemente ensamblan productos semiacabados subcontratados con una precisión insuficiente, lo que provoca frecuentes fugas internas después de la puesta en servicio. Como fabricante original de válvulas de bola montadas en muñón, J-VALVES posee una línea de producción completa de proceso que cubre forjado, mecanizado CNC, lapeado, ensamblaje y pruebas de presión. En combinación con fotografías del taller in situ de válvulas de bola de muñón terminadas en masa , a continuación detallamos cada procedimiento de producción rigurosamente controlado.
Todos los cuerpos de válvulas de bola de muñón se forman mediante tecnología de forjado para eliminar la porosidad y los defectos de ventilación comunes en los cuerpos de válvulas de fundición. Los cuerpos de válvulas de acero al carbono adoptan acero forjado A105 y forjados WCB, mientras que los cuerpos de válvulas de acero inoxidable/acero dúplex están forjados integralmente. Todas las materias primas entrantes se someten a una reinspección espectrométrica del material y los materiales no calificados se rechazan directamente.
En la etapa de mecanizado de desbaste, se utilizan máquinas perforadoras de pisos grandes para el mecanizado de cavidades y el procesamiento de orificios pasantes de bridas con márgenes reservados para el mecanizado de acabado. Mientras tanto, se realizan pruebas no destructivas UT y MT en los cuerpos de las válvulas para detectar posibles grietas internas en las piezas forjadas, eliminando el riesgo de rotura bajo alta presión desde el principio.
La bola sirve como componente de sellado del núcleo de las válvulas de bola montadas en muñón . Nuestra fabricación de bolas consta de tres procedimientos: torneado, tratamiento térmico y lapeado de espejos:
Los tornos CNC realizan torneado de desbaste y acabado en espacios en blanco de bolas para garantizar la precisión dimensional esférica básica;
Las bolas de acero inoxidable se someten a un tratamiento térmico de nitruración a baja temperatura para aumentar la dureza de la superficie y ofrecer una resistencia superior al desgaste y la erosión;
El equipo especializado en lapeado de bolas realiza un pulido progresivo con papel abrasivo multigrado y compuesto de diamante. La rugosidad de la superficie esférica final alcanza Ra0,02μm, consiguiendo un contacto perfecto con las caras de sellado del asiento de la válvula y una estanqueidad clase VI cero fugas.
Como se muestra en las fotografías del taller de producidas en masa válvulas de bola de muñón de gran diámetro , todas las bolas tienen autolapeado interno. No hay riesgo de sellar espacios causados por bolas rugosas subcontratadas de baja calidad.
Los asientos de válvula para válvulas de bola montadas en muñón adoptan la tecnología de soldadura de revestimiento duro Stellite. Después de la soldadura por superposición, el torneado de acabado CNC se lleva a cabo en biseles de sellado con tolerancias controladas dentro de ±0,002 mm. Los vástagos de las válvulas están integralmente forjados, con ranuras de límite antiexplosión y estructuras conductoras antiestáticas mecanizadas para cumplir con los estándares antiestáticos y de seguridad contra incendios API 6D.
Todos los componentes de sellado se fabrican combinados en la misma fábrica, lo que ofrece una compatibilidad dimensional muy superior en comparación con las válvulas ensambladas a partir de piezas dispersas subcontratadas. Las válvulas funcionan suavemente sin atascarse durante el cambio de presión alta-baja, con una resistencia de sellado estable.
Los cuerpos de válvula, bolas y asientos completamente mecanizados se transfieren a un taller de montaje cerrado y libre de polvo. Todo el personal usa uniformes de trabajo libres de polvo para eliminar las rebabas metálicas y las partículas de polvo de cada componente, evitando que pequeños residuos rayen las superficies de sellado.

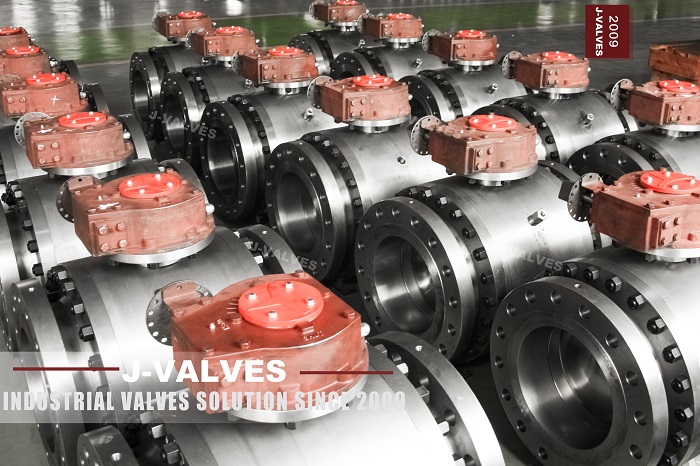

Los operadores de engranajes helicoidales y los actuadores eléctricos están preinstalados simultáneamente en válvulas de bola de muñón de gran diámetro. Los técnicos ajustan el par de conmutación y los indicadores de posición de la válvula, completan la conexión a tierra antiestática y llenan el empaque de sellado resistente al fuego. Todas las válvulas terminadas presentan una apariencia impecable y uniforme. Como se ve en las fotografías de válvulas de bola de muñón completadas en masa , los procesos de ensamblaje unificados y estandarizados garantizan un rendimiento constante de cada unidad.
Después del ensamblaje, cada válvula de bola montada en muñón se envía a la estación de prueba de presión para someterse a tres pruebas estrictas que cumplen totalmente con los estándares API 6D:
Prueba de resistencia hidrostática de Shell: Mantenga 1,5 veces la presión nominal durante 30 minutos sin filtración;
Prueba de estanqueidad del asiento neumático de alta presión: mantenga 1,1 veces la presión nominal durante 5 minutos sin fugas de burbujas;
Nueva prueba de estanqueidad al aire a baja presión: simule las condiciones operativas de la tubería de baja presión para verificar el rendimiento de la compensación del sellado.
Cualquier válvula que no supere las pruebas de presión será desmontada y reparada inmediatamente. Todos los datos de las pruebas se archivan permanentemente y los certificados oficiales de pruebas de presión se suministran junto con los envíos para que los clientes puedan rastrear los registros de inspección en cualquier momento.
Nuestra línea de producción de mecanizado totalmente independiente elimina la dependencia de componentes centrales subcontratados, lo que acorta drásticamente los plazos de entrega de las válvulas de bola montadas en muñones . Las pruebas no destructivas de proceso completo más las pruebas de presión triples reducen las tasas de falla de válvulas en sitio en un 90 %. Admitimos válvulas de bola de muñón personalizadas con dimensiones especiales y materiales exóticos. Los procesos de revestimiento duro y tratamiento térmico se pueden ajustar para adaptarse al gas natural amargo, los productos químicos del carbón y otros medios corrosivos agresivos. Nuestras válvulas se han exportado a numerosos proyectos de petróleo y gas de alta presión en todo Oriente Medio y Asia Central durante años. Los clientes informan que nuestras válvulas de bola de muñón funcionan sin mantenimiento durante años consecutivos, lo que reduce drásticamente los costos de mantenimiento a largo plazo en comparación con las válvulas de bola fabricadas convencionalmente.
Si desea visitar el taller de mecanizado de precisión de J-VALVES para válvulas de bola montadas en muñón , solicitar videos del proceso de fabricación u obtener soluciones personalizadas para válvulas de bola de muñón de gran diámetro, no dude en comunicarse con nuestro equipo de ventas para realizar consultas.
