Inspección y control de calidad en la fabricación de válvula de mariposa de tipo oblea

1. Comprensión de la válvula de mariposa tipo oblea

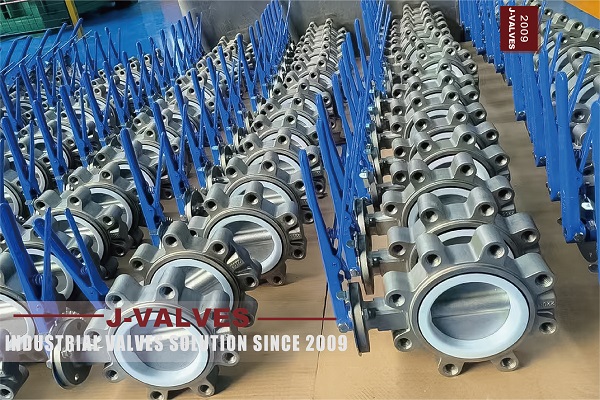

La válvula de mariposa tipo oblea es un tipo de válvula de cuarto de vuelta que utiliza un disco circular para controlar el flujo de fluidos. El cuerpo de la válvula presenta orejetas (o orejas) que permiten que se atornillara directamente a las bridas de la tubería, eliminando la necesidad de soportes adicionales. Este diseño proporciona una conexión segura y estable, lo que hace que la válvula de mariposa de tipo oblea sea ideal para aplicaciones que involucran agua, aire, gases y otros fluidos no corrosivos.

2. Importancia del control de calidad

El control de calidad es esencial en la fabricación de la válvula de mariposa de tipo oblea para garantizar que cumplan con los estándares de rendimiento, las regulaciones de seguridad y las expectativas de los clientes requeridas. Las válvulas de baja calidad pueden provocar fugas, falla prematura y riesgos potenciales de seguridad, lo que resulta en reparaciones costosas y tiempo de inactividad. Al implementar medidas de control de calidad sólidas, los fabricantes pueden minimizar los defectos, mejorar la confiabilidad del producto y construir una reputación de excelencia.

3. Medidas clave de control de calidad

Inspección de material

La calidad de los materiales utilizados en la construcción de la válvula afecta directamente su rendimiento y durabilidad. Los materiales clave incluyen:

• Cuerpo y disco de la válvula: típicamente hecho de hierro fundido, hierro dúctil, acero al carbono o acero inoxidable. La selección del material depende de los requisitos de la aplicación, como la presión, la temperatura y la compatibilidad de fluidos.

• Material de asiento: comúnmente hecho de elastómeros (p. Ej., EPDM, NBR) o PTFE para válvulas de asiento suave, o metal para válvulas de metal. El material de los asientos debe proporcionar un sello apretado y soportar las condiciones de funcionamiento.

Proceso de inspección:

• Certificación de material: asegúrese de que todos los materiales vengan con la certificación y documentación adecuadas, verificando su composición y cumplimiento de los estándares de la industria.

• Inspección visual: verifique si hay defectos visibles, como grietas, porosidad o inclusiones en las fundiciones.

• Pruebas mecánicas: realice pruebas de tracción y dureza para verificar las propiedades mecánicas de los materiales.

• Análisis químico: realice un análisis de composición química para garantizar que los materiales cumplan con los grados y estándares especificados.

Mecanizado y ensamblaje

El mecanizado y el ensamblaje de precisión son críticos para el rendimiento y la confiabilidad de la válvula de mariposa de tipo oblea .

• Control de tolerancia: asegúrese de que todas las piezas mecanizadas cumplan con las tolerancias dimensionales especificadas. Esto incluye el cuerpo de la válvula, el disco, el tallo y otros componentes.

• Acabado superficial: verifique que las superficies mecanizadas tengan el acabado superficial requerido para evitar fugas y garantizar un funcionamiento suave.

Asamblea :

• Ajuste de componentes: asegúrese de que todos los componentes se ajusten correctamente, con una alineación y un espacio libre adecuados. Esto incluye el disco, el tallo y los elementos de los asientos.

• Control de par: use herramientas calibradas para aplicar el par correcto durante el ensamblaje, asegurando que los pernos y sujetadores se apriien a los valores especificados.

• Integridad del sello: realice pruebas de fuga en las válvulas ensambladas para verificar que los sellos de asientos y juntas estén intactos y proporcionen un sello apretado.

Pruebas no destructivas (NDT)

Las pruebas no destructivas son esenciales para detectar defectos ocultos que pueden comprometer la integridad de la válvula.

• Pruebas ultrasónicas (UT): se utiliza para detectar defectos internos como porosidad, inclusiones y grietas en el cuerpo y el disco de la válvula.

• Pruebas radiográficas (RT): proporciona imágenes detalladas de la estructura interna, ayudando a identificar defectos que pueden no ser visibles en la superficie.

• Prueba de partículas magnéticas (MT): adecuado para detectar defectos superficiales y cercanos a la superficie en materiales ferromagnéticos.

• Prueba de penetrante de tinte (PT): se usa para detectar defectos de la superficie en materiales no ferromagnéticos.

Prueba funcional

Las pruebas funcionales aseguran que la válvula funcione correctamente y cumpla con los requisitos de rendimiento especificados.

• Prueba de presión: realice pruebas de presión hidrostáticas o neumáticas para verificar que la válvula pueda soportar la presión de funcionamiento máxima sin fugas.

• Pruebas de ciclo: pruebe la capacidad de la válvula para abrir y cerrar a través de múltiples ciclos para garantizar un funcionamiento y durabilidad suaves.

• Pruebas de fuga: use la detección de fugas de helio u otros métodos apropiados para verificar que la válvula proporcione un sello apretado en condiciones de funcionamiento.

• Prueba de torque: mida el par de operaciones para garantizar que la válvula se pueda operar fácilmente y que los valores de torque estén dentro de los límites especificados.

Inspección final

La inspección final asegura que la válvula cumpla con todos los estándares de calidad antes de que se envíe al cliente.

• Inspección visual: revise la válvula para ver cualquier defecto visible, como rasguños, abolladuras o daños que pueden haber ocurrido durante la fabricación o manejo.

• Verificación dimensional: verifique que todas las dimensiones, incluidos los agujeros de los pernos de brida y las dimensiones generales, cumplan con los requisitos especificados.

• Documentación: asegúrese de que toda la documentación de control de calidad, incluidos los informes de prueba y las certificaciones, sea completa y precisa.

• Embalaje y etiquetado: verifique que la válvula esté correctamente empaquetada para evitar daños durante el envío y que esté etiquetada con la información requerida, como el número de modelo, el material y la calificación de presión.

4. Implementación de sistemas de control de calidad

Para garantizar una calidad constante, los fabricantes deben implementar sistemas integrales de control de calidad que cubran todas las etapas del proceso de fabricación.

• Certificación ISO 9001: la adopción de estándares ISO 9001 ayuda a establecer un sistema de gestión de calidad robusto que garantice una calidad de producto constante y una mejora continua.

• Metodología Six Sigma: la implementación de los principios Six Sigma puede ayudar a identificar y eliminar defectos, reduciendo la tasa de defectos al mínimo.

• Control de proceso estadístico (SPC): use herramientas SPC para monitorear y controlar el proceso de fabricación, asegurando que opera dentro de los límites especificados e identificando cualquier desviación temprano.

• Gestión de la calidad del proveedor: trabaje en estrecha colaboración con los proveedores para garantizar que cumplan con los estándares de calidad requeridos y proporcionen materiales y componentes libres de defectos.

5. Mejora continua

El control de calidad es un proceso continuo que requiere monitoreo y mejora continuas. Los fabricantes deben revisar regularmente sus procedimientos de control de calidad e implementar cambios para abordar cualquier problema o área de mejora.

• Capacitación y desarrollo: brinde capacitación continua para que los empleados se aseguren de que tengan conocimiento sobre las últimas técnicas y estándares de control de calidad.

• Mecanismos de retroalimentación: Establezca mecanismos de retroalimentación para recopilar aportes de clientes, ingenieros de campo y otras partes interesadas para identificar posibles problemas de calidad y áreas de mejora.

• Análisis de causa raíz: realice un análisis de causa raíz exhaustiva para cualquier defecto o fallas para identificar las causas subyacentes e implementar acciones correctivas para evitar la recurrencia.

• Benchmarking: compare sus procesos de control de calidad con los de los líderes de la industria para identificar las mejores prácticas y áreas de mejora.
