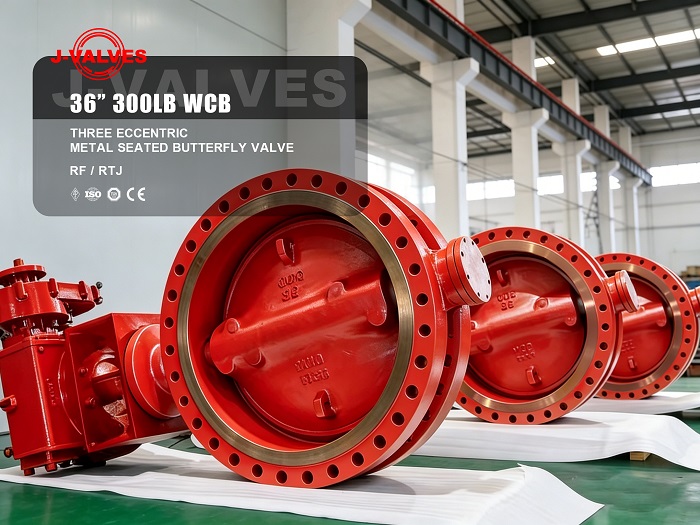

En industrias como las de petróleo y gas, procesamiento químico y generación de energía, la confiabilidad de las válvulas es fundamental para la seguridad y la eficiencia operativa. J-VALVES' 36' 300LB WCB válvula de mariposa con asiento metálico triple excéntrico está diseñada para enfrentar los desafíos industriales más difíciles, combinando un diseño innovador con rigurosos estándares de fabricación.
Las válvulas de mariposa tradicionales sufren desgaste del sello debido al contacto directo entre el disco y el asiento durante el funcionamiento. J-VALVES resuelve esto con tres compensaciones clave:
Primer desplazamiento: el vástago está desplazado de la línea central del asiento, lo que evita la fricción durante la apertura/cierre;
Segundo desplazamiento: el vástago está desplazado de la línea central del tubo, lo que permite que el disco se desenganche rápidamente del asiento;
Tercer desplazamiento: la superficie de sellado del asiento es cónica, lo que crea un efecto de cuña para un cierre hermético y sin fugas cuando está cerrado.
Este diseño garantiza que las caras de sellado nunca rocen entre sí, lo que prolonga drásticamente la vida útil y reduce el par de operación, lo que lo hace compatible con actuadores manuales, eléctricos y neumáticos.
El cuerpo de la válvula está fabricado en acero al carbono ASTM A216 WCB, lo que ofrece excelente resistencia mecánica y soldabilidad para clasificaciones de presión Clase 300 (PN50). El sistema de sellado utiliza una estructura compuesta de metal y grafito:
El asiento tiene un revestimiento duro con aleación Stellite para resistir el desgaste;
Los anillos multicapa de acero inoxidable y grafito proporcionan un sellado resistente, logrando un nivel de sellado suave con cero fugas (Clase VI) incluso a temperaturas de hasta 425 ℃.
Esta combinación hace que la válvula sea ideal para medios abrasivos, vapor a alta temperatura y fluidos corrosivos donde las válvulas de asiento blando fallan prematuramente.
Control de calidad de extremo a extremo: desde las pruebas de materias primas hasta el mecanizado y ensamblaje CNC, cada proceso sigue los estándares ISO y API, con pruebas 100% no destructivas en componentes críticos;
Capacidades de personalización: Disponible con bridas RF/RTJ, sellado bidireccional/unidireccional y varias opciones de actuación. Las válvulas de gran diámetro (36') se pueden optimizar para caudales y requisitos de torsión específicos;
Pruebas rigurosas: todas las válvulas se someten a pruebas hidrostáticas, de sellado de gas a alta presión y de ciclos de temperatura para garantizar el rendimiento en condiciones extremas;
Entrega y soporte rápidos: las instalaciones internas de fundición y mecanizado reducen los tiempos de entrega en un 30 %, con garantía de 2 años y soporte técnico de por vida;
Experiencia probada en la industria: implementado en refinerías, plantas químicas y centrales eléctricas en todo el mundo, con amplios datos de aplicaciones en entornos de alta temperatura y alta presión.
Una gran planta petroquímica enfrentó problemas recurrentes con las válvulas de compuerta convencionales en sus líneas de vapor de alta temperatura, incluidos atascos y fugas internas, lo que provocó costosos tiempos de inactividad. J-VALVES proporcionó una solución personalizada con válvulas de mariposa con asiento metálico triple excéntrico WCB de 36' y 300 lb y actuadores neumáticos:
Después de la modernización, las válvulas lograron cero fugas, con tiempos de apertura/cierre reducidos a 15 segundos, lo que mejoró significativamente la eficiencia de la línea;
No se observó desgaste de los sellos después de 18 meses de operación continua, manteniendo el rendimiento de cierre Clase VI;
Los costos de mantenimiento se redujeron en un 60 %, lo que le ahorró al cliente más de $100 000 al año en gastos de reparación y tiempo de inactividad.
J-VALVES Las válvulas de mariposa con asiento metálico de triple excéntrica WCB son adecuadas para:
Petróleo y gas: vapor de alta temperatura, unidades de craqueo catalítico;
Químico: Plantas de carbón a productos químicos, gasoductos abrasivos;
Energía: Agua de alimentación de calderas, sistemas de desulfuración de gases de combustión;
Metalurgia: aire caliente de alto horno, transporte de gases cargados de polvo.
Póngase en contacto con el equipo técnico de J-VALVES hoy para obtener análisis de aplicaciones gratuitos y soluciones personalizadas.
