Comparación de la estructura y sellado de válvulas de compuerta de cuña y válvulas de compuerta paralela

I. Comparación de características estructurales

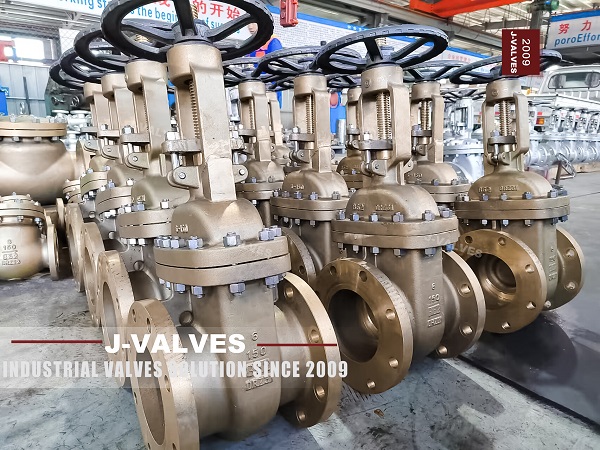

(I) válvula de compuerta de cuña

La puerta de una válvula de compuerta de cuña tiene forma de cuña, y su superficie de sellado forma un cierto ángulo con la línea central vertical (generalmente 2 ° 52 ', 3 ° 30', 5 °, 10 °, etc.). Este diseño permite que la puerta se meta en el asiento de la válvula cuando esté cerrado, formando un sello apretado. Según los diferentes tipos de puertas, las válvulas de compuerta de cuña se pueden dividir en tres formas: puerta única,

DOBLE-DAJA Y ELASTA-GATE. La estructura de una sola puerta es simple, pero requiere una alta precisión del ángulo de la superficie de sellado. La estructura de doble puerta es compleja, pero requiere una precisión más baja del ángulo de la superficie de sellado y puede compensar el desgaste de la superficie de sellado a través del ajuste. La puerta elástica combina las ventajas de la puerta única y puede compensar el procesamiento de desviaciones a través de deformaciones menores.

(Ii) Válvula de compuerta de la placa de puerta paralela

La superficie de sellado de una válvula de compuerta de la placa de compuerta paralela es paralela a la línea central vertical, es decir, las dos superficies de sellado son paralelas entre sí. Su puerta suele ser de una estructura de puerta doble, con una cuña de empuje o un dispositivo de resorte en el medio, y el sellado se logra a través de la fuerza previa a la fuerza de la cuña o el resorte. Esta estructura hace que el procesamiento y el mantenimiento de la puerta de la válvula de compuerta de la placa paralela de la puerta sean relativamente fácil, y la fuerza externa requerida durante el proceso de apertura y cierre es relativamente pequeña.

II. Comparación de rendimiento de selección

(I) Válvula de compuerta de cuña
La válvula de compuerta de cuña tiene un excelente rendimiento de sellado, dependiendo principalmente de la combinación ajustada de la placa de compuerta en forma de cuña y el asiento de la válvula para lograr el sellado. Su superficie de sellado generalmente se realiza a la superficie de la aleación dura, que es resistente al desgaste, resistente a la alta temperatura, tiene un buen rendimiento anti-Galling y una larga vida útil. Además, el diseño de ángulo de la superficie de sellado de la válvula de compuerta de cuña le permite mantener un buen rendimiento de sellado en condiciones de trabajo de alta presión y alta temperatura, y es adecuado para sistemas de tuberías con diversas presiones y temperaturas. Sin embargo, cuando la temperatura cambia en gran medida, la placa de la puerta de la válvula de compuerta de cuña puede estar encajada debido a la expansión térmica, lo que resulta en una apertura difícil.
(Ii) Válvula de compuerta de compuerta paralela
El rendimiento de sellado de la válvula de compuerta de la placa de compuerta paralela es relativamente débil, dependiendo principalmente de la fuerza previa al tesoro entre la placa de la puerta y el asiento de la válvula para lograr el sellado. Su superficie de sellado generalmente está diseñada como una superficie plana. Aunque es conveniente para el procesamiento y el mantenimiento, su rendimiento de sellado no es tan estable como el de la válvula de compuerta de cuña en condiciones de trabajo de alta presión o alta temperatura. Sin embargo, a través de un diseño optimizado, como la adopción de una estructura de sellado previo al aprieto forzada bidireccional, la válvula de compuerta de la placa de compuerta paralela también puede mejorar la confiabilidad del sellado hasta cierto punto.
