En sistemas de tuberías industriales para petróleo y gas, procesamiento químico, tratamiento de agua y plantas de energía, las válvulas de retención actúan como válvulas automáticas de seguridad centrales para evitar el reflujo del medio. Las válvulas de retención de oscilación se destacan por su diseño de paso total, baja caída de presión y compatibilidad con fluidos complejos, convirtiéndose en la mejor opción para tuberías de gran diámetro y alto flujo. J-VALVES ha fabricado válvulas industriales durante más de 17 años, suministrando válvulas de retención oscilantes estándar y personalizadas con conexiones roscadas, bridadas, soldadas a tope y de orejeta para todas las condiciones de servicio.

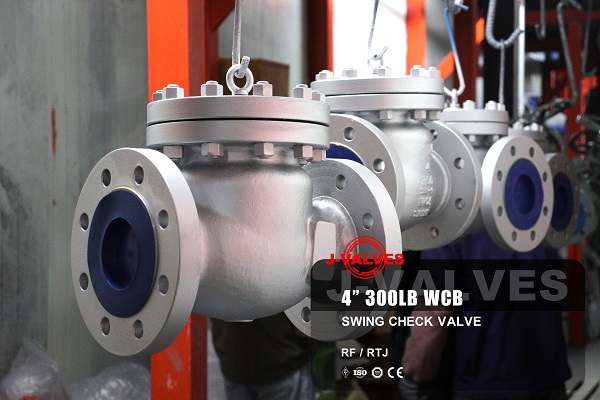

El movimiento de apertura y cierre del columpio se puede observar claramente en las imágenes de prueba funcionales:
Flujo de fluido hacia adelante: la presión media empuja el disco para que gire hacia afuera alrededor del pasador de la bisagra, formando un canal de paso total sin obstrucciones dentro del cuerpo de la válvula, con una pérdida de presión mucho menor que las válvulas de retención de elevación..
Detención de flujo o flujo inverso: una vez que desaparece la presión diferencial, el disco presiona firmemente contra el asiento de la válvula mediante gravedad y presión media inversa para bloquear el reflujo instantáneamente, protegiendo bombas, compresores e intercambiadores de calor.
Operación automática pasiva: No se requiere actuador eléctrico o neumático; la válvula se abre y cierra únicamente por la diferencia de presión del fluido, cero consumo de energía adicional para estaciones de tuberías no tripuladas.
Las válvulas de retención convencionales sufren una alta resistencia al flujo, atascos de partículas y fallas en el sello bajo alta presión, mientras que la estructura oscilante resuelve naturalmente los desafíos de entrega de aguas residuales, petróleo crudo que contiene partículas y vapor a alta temperatura.
Basado en pruebas funcionales internas, J-VALVES actualizó el diseño del columpio clásico con optimizaciones exclusivas:
Cuerpo aerodinámico de paso total: la cavidad interior optimizada por CFD reduce el coeficiente de resistencia al flujo en un 35 %, lo que reduce el costo de energía de bombeo a largo plazo.
Asiento autosellante inclinado: la superficie de sellado en ángulo de 3°-5° garantiza un contacto estrecho durante el flujo inverso, el sello de metal a metal cumple con el estándar API 598 de cero fugas.
Conjunto de bisagra resistente al desgaste: el pasador de bisagra con revestimiento duro de estelita resiste la erosión y la corrosión y funciona sin problemas después de millones de ciclos de apertura y cierre.
Cartera completa de materiales: acero al carbono WCB, acero inoxidable CF8M 316, acero al cromo molibdeno WC6, aleación de alta temperatura C12A, bronce de níquel aluminio C95800, que cubre desde -196 ℃ criogénico a 550 ℃ de alta temperatura, clases de presión de clase 150 LB a 2500 LB.
Amortiguación de cierre lento opcional: el accesorio amortiguador suprime el golpe de ariete en tuberías de agua y gas de larga distancia, evitando vibraciones y grietas en las tuberías.
Tuberías de larga distancia de petróleo y gas natural: válvulas de retención oscilantes de soldadura a tope de alta presión con certificación API 6D ; todos los productos J-VALVES pasan las certificaciones de seguridad contra incendios CE, PED y API.
Plataformas de desalinización y marinas: cuerpo de bronce C95800 con excelente resistencia a la corrosión por cloruros.
Plantas químicas de vapor y carbón de alta temperatura: válvulas de retención oscilantes selladas a presión WC6/C12A con sellado automejorado bajo alta presión.
Transporte municipal de aguas residuales y lodos: válvulas de retención oscilantes con bridas grandes que permiten el paso de partículas sólidas sin atascos.
La mayoría de los fabricantes genéricos sólo copian estructuras oscilantes básicas sin simulación de fluidos ni pruebas de ciclos de alta presión. J-VALVES posee un laboratorio independiente de dinámica de fluidos; Cada válvula se somete a una prueba de presión diferencial, una prueba de impacto de golpe de ariete y una prueba de ciclo de temperatura antes de la entrega. Apoyamos la personalización de planos, la modificación de sellos especiales y el servicio de inspección de terceros, suministrando soluciones de válvulas estables para proyectos de petróleo, agua y productos químicos en más de 100 países en todo el mundo.
