Análisis de compatibilidad del material del tamiz y del vástago del filtro en Y

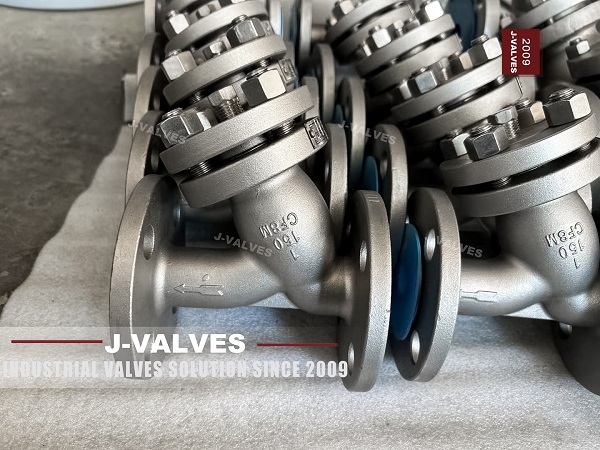

Los filtros en Y son esenciales en los sistemas de tuberías industriales para proteger bombas, válvulas y equipos posteriores contra desechos y contaminación por partículas. Si bien el filtro es el componente principal de filtración, el vástago y otros materiales internos desempeñan un papel crucial en el mantenimiento de la integridad estructural, la resistencia a la corrosión y la confiabilidad a largo plazo . Comprender la compatibilidad entre los materiales del vástago y la criba garantiza un rendimiento óptimo, un mantenimiento mínimo y la seguridad del sistema.

1. Papel del vástago y la pantalla en los filtros en Y

• Pantalla (malla o elemento perforado): captura desechos sólidos y evita daños al equipo aguas abajo.

• Vástago: Proporciona soporte estructural a la rejilla del filtro y, en algunos diseños, permite elementos ajustables o extraíbles..

La selección de materiales debe tener en cuenta:

• Corrosión por fluidos de proceso

• Desgaste y erosión por flujo cargado de escombros.

• Condiciones de temperatura y presión.

• Compatibilidad electroquímica entre los materiales del vástago y la criba.

2. Materiales de pantalla comunes

Consejo de selección: El material de la pantalla debe resistir partículas abrasivas y exposición química mientras mantiene la forma y la eficiencia de filtración.

3. Materiales de vástago comunes

4. Consideraciones de compatibilidad de materiales

1. Prevención de la corrosión galvánica

• Evite emparejar metales muy diferentes en fluidos conductores para evitar la corrosión galvánica.

• Por ejemplo, los vástagos de acero inoxidable con pantallas de bronce pueden ser seguros en fluidos no conductores, pero requieren precaución en agua de mar.

2. Resistencia a la corrosión

• Haga coincidir los materiales del vástago y la pantalla con la química de los fluidos.

• Los ácidos, bases o soluciones salinas agresivas pueden requerir aleaciones especiales o exclusivamente de acero inoxidable..

3. Compatibilidad mecánica y térmica

• La expansión térmica diferencial entre el vástago y la pantalla puede causar tensión o deformación.

• Asegúrese de que el rango de temperatura de funcionamiento esté dentro de los límites del material.

4. Desgaste y erosión

• Un alto contenido de partículas puede erosionar materiales más blandos; combinar una criba más dura con un vástago robusto reduce el desgaste.

5. Recomendaciones prácticas

• Aplicaciones marinas: Utilice pantallas y vástagos de bronce C95800 para resistir la corrosión del agua de mar.

• Servicio químico: Las pantallas y vástagos de acero inoxidable 316 previenen la corrosión de fluidos ácidos o cáusticos.

• Fluidos de alta abrasión: Considere mallas de acero inoxidable o Inconel con vástagos de acero inoxidable para una vida útil más larga.

• Sistemas sensibles a la temperatura: Haga coincidir los coeficientes de expansión térmica para evitar tensiones mecánicas.

Consejo de mantenimiento: Inspeccione el vástago en busca de desgaste, corrosión y alineación , y reemplace las mallas de manera proactiva para mantener la eficiencia del flujo y evitar daños a los equipos posteriores.

6. Conclusión

La compatibilidad adecuada del material entre el vástago y la rejilla en los filtros en Y es fundamental para una operación duradera, eficiente y segura :

• El acero inoxidable es versátil para aplicaciones químicas y de alta temperatura.

• El bronce (C95800) sobresale en ambientes marinos y salmueros.

• Las aleaciones especiales como Monel o Inconel son ideales para servicios químicos agresivos.

Al evaluar cuidadosamente la química del fluido, la temperatura, la presión y la carga de partículas , los ingenieros pueden seleccionar materiales compatibles que maximicen la vida útil del filtro, reduzcan el mantenimiento y optimicen el rendimiento del sistema..
