Filtro en Y industrial (300LB WCB): descripción técnica, características de diseño y aplicaciones de ingeniería

Introducción

En los sistemas de tuberías industriales modernos, la filtración desempeña un papel fundamental en la protección de equipos posteriores, como bombas, válvulas de control, medidores de flujo y compresores. El filtro tipo Y (Y-Strainer) es uno de los dispositivos de filtración más utilizados para eliminar partículas sólidas de tuberías de líquidos, vapor y gas.

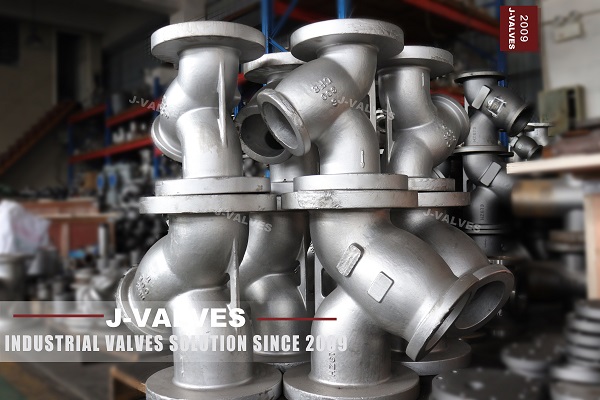

La configuración que se muestra representa un filtro en Y de acero fundido (WCB) de clase de presión de 300 lb , diseñado para entornos industriales de alta presión, como sistemas de petróleo y gas, petroquímicos, generación de energía y tratamiento de agua. Con su estructura compacta y alta resistencia mecánica, proporciona una eliminación confiable de desechos manteniendo una baja caída de presión.

¿Qué es un colador en Y?

Un filtro en Y es un dispositivo de filtración mecánica instalado en una tubería para capturar y eliminar partículas sólidas no deseadas. Su cuerpo en forma de Y permite que el fluido pase a través de una malla o pantalla perforada, atrapando los contaminantes antes de que puedan dañar equipos sensibles.

En comparación con los filtros de cesta, los filtros en Y son:

• Diseño más compacto

• Adecuado para sistemas de alta presión y alta temperatura.

• Más fácil de instalar en tuberías horizontales o verticales (según el diseño)

Diseño estructural del filtro en Y WCB de 300 lb

1. Material del cuerpo: ASTM A216 WCB

El cuerpo del filtro generalmente se fabrica con acero al carbono ASTM A216 WCB y ofrece:

• Alta resistencia a la tracción para una clasificación de presión Clase 300LB

• Excelente resistencia al estrés mecánico y al choque térmico.

• Idoneidad para sistemas de petróleo, gas, vapor y agua industrial.

2. Clase de presión: 300LB

Una clasificación de 300 lb garantiza:

• Rendimiento estable en condiciones de tubería de alta presión

• Compatibilidad con sistemas de tuberías ASME B16.34

• Margen de seguridad mejorado para operaciones industriales

3. Pantalla de filtración (elemento de malla)

La pantalla de filtro interno es el componente funcional principal:

• Disponible en acero inoxidable (SS304 / SS316)

• Tamaños de malla personalizables (desde filtración gruesa hasta separación fina)

• Diseñado para una fácil extracción y limpieza mediante un tapón de cubierta o una tapa atornillada.

4. Conexión final bridada

La conexión embridada garantiza:

• Sellado seguro bajo presión

• Fácil instalación y mantenimiento

• Compatibilidad con bridas de tubería ASME B16.5

Principio de funcionamiento del filtro en Y

1. Protección del equipo

• Pumps

• medidores de flujo

• válvulas de control

• Intercambiadores de calor

4. Fácil mantenimiento

~!phoenix_var54_0!~ ~!phoenix_var54_1!~ ~!phoenix_var54_2!~

Aplicaciones típicas

El filtro en Y de 300LB se usa ampliamente en:

• Sistemas de oleoductos y gasoductos.

• Plantas de procesamiento petroquímico

• Sistemas de generación de energía (líneas de vapor y condensado)

• Plataformas marinas y offshore

• Sistemas de tratamiento de agua y filtración industrial.

• Sistemas de climatización y refrigeración.

J-VALVES Ventajas de fabricación de ingeniería

Como fabricante profesional de válvulas industriales, J-VALVES ofrece filtros en Y de alto rendimiento diseñados para condiciones industriales exigentes.

Las ventajas clave incluyen:

• Cumplimiento estricto de las normas API, ASME y DIN

• Fundición de precisión y mecanizado CNC para precisión dimensional

• Pruebas de presión avanzadas e inspección de calidad

• Tamaño de malla, estándares de bridas y opciones de materiales personalizables

• Rendimiento confiable en ambientes corrosivos y de alta presión

J-VALVES Los filtros en Y están diseñados para una larga vida útil y una eficiencia de filtración estable, lo que los hace adecuados para proyectos industriales globales.

Pruebas y control de calidad

Cada filtro en Y se somete a estrictos procedimientos de calidad:

• Prueba de presión hidrostática

• Prueba de resistencia de la carcasa

• Inspección de fugas del asiento

• Verificación de trazabilidad de materiales (documentación MTC)

Esto garantiza el cumplimiento de los requisitos internacionales de seguridad industrial.

Conclusión

El filtro en Y WCB de 300LB es un componente crítico en los sistemas de tuberías industriales, ya que ofrece un rendimiento de filtración confiable, una integridad estructural robusta y bajos requisitos de mantenimiento. Su capacidad para proteger los equipos posteriores y al mismo tiempo mantener la eficiencia del flujo lo convierte en una solución esencial en las industrias de petróleo y gas, petroquímica y energética.

Con una capacidad de fabricación avanzada y un estricto control de calidad, J-VALVES ofrece filtros en Y de alto rendimiento que cumplen con los estándares internacionales y respaldan la confiabilidad industrial a largo plazo.
