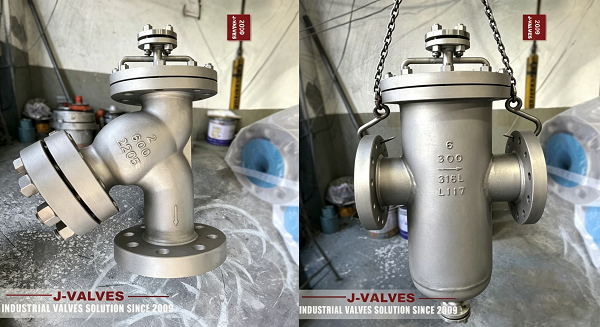

Los filtros son componentes esenciales en los sistemas de tuberías industriales, diseñados para proteger bombas, válvulas y equipos posteriores de la contaminación de desechos y partículas. Entre los coladores más utilizados se encuentran los coladores en Y y los coladores de cesta . Si bien ambos realizan filtración, su diseño estructural, características de flujo, requisitos de mantenimiento y ventajas operativas difieren significativamente. Comprender estas diferencias es crucial para que los ingenieros seleccionen el filtro óptimo para aplicaciones específicas.
Diseño del cuerpo: Cuerpo compacto en forma de Y , ideal para instalaciones con espacio limitado.
Elemento Filtrante: Malla perforada o de malla ubicada diagonalmente a la tubería, removible para su limpieza.
Flexibilidad de instalación: Se puede instalar horizontal o verticalmente , según la dirección del flujo.
Ruta de flujo: Ligeramente inclinada a través del filtro, lo que puede aumentar la caída de presión bajo una carga alta de desechos.
Diseño del cuerpo: Cuerpo recto o en forma de T más grande que se adapta a una pantalla tipo cesta.
Elemento filtrante: Cesta extraíble con una gran área de filtración , que reduce la obstrucción y la pérdida de presión.
Instalación: Normalmente se instala horizontalmente para facilitar la extracción de la cesta.
Ruta de flujo: Diseño directo, que permite un flujo suave y una turbulencia mínima.
Filtros en Y : El diseño compacto da como resultado una caída de presión moderada , adecuado para tuberías de tamaño pequeño a mediano.
Filtros de cesta : el área de filtración grande reduce la resistencia al flujo y minimiza la caída de presión , particularmente en sistemas de alto flujo..
Filtros en Y : Las mallas más pequeñas se obstruyen más rápido y requieren un mantenimiento más frecuente , pero son más fáciles de limpiar en espacios reducidos.
Filtros de cesta : Las cestas más grandes permiten una limpieza menos frecuente , lo que garantiza un funcionamiento continuo con un tiempo de inactividad mínimo.
Filtros en Y : Adecuados para cargas de partículas bajas a moderadas.
Filtros de cesta : pueden manejar altas cargas de desechos , lo que los hace ideales para fluidos industriales, oleoductos y procesos químicos.
Filtros en Y : Se pueden utilizar tanto en tuberías horizontales como verticales.
Filtros de cesta : normalmente requieren una instalación horizontal debido a consideraciones de retirada de la cesta.
Característica | Y-strainer | Filtro de canasta |
|---|---|---|
Área de filtración | Pequeño | Grande |
Caída de presión | Moderado | Bajo |
Frecuencia de mantenimiento | Alto | Bajo |
Ruta de flujo | Angular | Directo |
Capacidad de escombros | Bajo a moderado | Alto |
Instalación | horizontales/verticales | Mayormente horizontal |
Aplicaciones ideales | Pequeñas tuberías, HVAC, tratamiento de agua. | Tuberías industriales, de petróleo y gas y químicas de alto flujo |
Filtros en Y : Adecuados para tuberías más pequeñas, caudales moderados e instalaciones con espacio limitado . Ideal para proteger equipos sensibles en HVAC, tratamiento de agua y sistemas de aceite de bajo flujo.
Filtros de canasta : recomendados para tuberías de alta capacidad, fluidos con alto contenido de desechos y aplicaciones industriales donde la eficiencia energética y los intervalos de mantenimiento son críticos.
Impacto de la caída de presión: los filtros de cesta generalmente ofrecen una menor pérdida de energía , lo que reduce la carga de trabajo de la bomba en sistemas a gran escala.
Continuidad del flujo: el área de filtración más grande en los filtros de cesta mantiene un flujo constante , evitando el desgaste relacionado con la turbulencia.
Tiempo de inactividad por mantenimiento: la frecuencia de limpieza reducida mejora el tiempo de actividad del sistema y la eficiencia operativa.
Tanto los filtros en Y como los de cesta proporcionan una filtración esencial en los sistemas industriales, pero sus ventajas estructurales y operativas difieren..
Filtros en Y : compactos, flexibles y rentables para flujos bajos a medios y cargas de partículas.
Filtros de cesta : mayor capacidad, menor caída de presión e ideales para tuberías de alto flujo y con mucho desechos , ya que ofrecen eficiencia energética e intervalos de mantenimiento mejorados.
Comprender estas diferencias garantiza una selección óptima del filtro , lo que mejora la confiabilidad del sistema, la eficiencia energética y el rendimiento operativo a largo plazo..
