Comprensión de la distribución del flujo en diseños de filtros en Y y de cesta

Los filtros son componentes esenciales en los sistemas de tuberías industriales, ya que protegen bombas, válvulas, medidores y otros equipos críticos de desechos y contaminantes. Entre los dispositivos de filtración más utilizados se encuentran los filtros en Y y los filtros de cesta . Si bien ambos tienen el mismo propósito básico, sus características de distribución de flujo interno difieren significativamente, lo que afecta directamente la caída de presión, la eficiencia de filtración y los requisitos de mantenimiento.

Comprender cómo se comporta el flujo dentro de cada diseño ayuda a los ingenieros a seleccionar el filtro más adecuado para aplicaciones industriales específicas.

¿Qué es la distribución de flujo?

La distribución del flujo se refiere a cómo el fluido se mueve a través de un filtro y a través de su superficie filtrante. La distribución uniforme del flujo mejora la eficiencia de la filtración, reduce la pérdida de presión y extiende la vida útil de la pantalla.

Una mala distribución del flujo puede resultar en:

• Acumulación desigual de escombros

• Mayor caída de presión

• Desgaste prematuro de la pantalla

• Eficiencia reducida del sistema

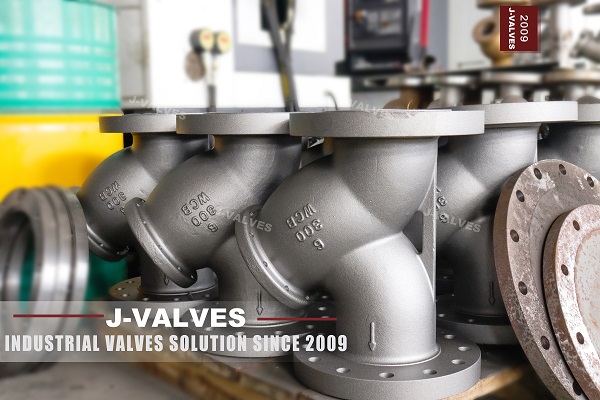

Distribución de flujo en diseños de filtros en Y

Los filtros en Y cuentan con un cuerpo compacto en forma de Y con la pantalla colocada en ángulo con respecto a la ruta de flujo principal.

Cómo se mueve el flujo

A medida que el fluido ingresa al cuerpo de la válvula, parte del flujo se redirige a través de la cámara de malla en ángulo. Las partículas sólidas quedan atrapadas en la pantalla mientras el fluido limpio continúa aguas abajo.

Ventajas

• Espacio de instalación compacto

• Adecuado para aplicaciones de alta presión

• Protección eficaz para bombas y válvulas de control.

• Costo inicial más bajo

Características de flujo

Debido a que el líquido cambia de dirección dentro del cuerpo, la turbulencia suele ser mayor que en los filtros de cesta. Los desechos tienden a acumularse en un área de filtración más pequeña, lo que puede aumentar la caída de presión a medida que se acumulan los contaminantes.

Los filtros en Y se utilizan comúnmente en:

• Sistemas de vapor

• Tuberías de petróleo y gas

• Líneas de proceso de alta presión

• Servicios públicos

Distribución de flujo en diseños de filtros de cesta

Los filtros de cesta utilizan una cesta cilíndrica más grande colocada directamente dentro del recorrido del flujo.

Cómo se mueve el flujo

El líquido ingresa al cuerpo del filtro y fluye uniformemente alrededor de la superficie de la canasta. El área de filtración más grande permite que los contaminantes se distribuyan de manera más uniforme en la pantalla.

Ventajas

• Distribución de flujo superior

• Mayor capacidad de retención de suciedad

• Menor caída de presión

• Intervalos de limpieza más largos

Características de flujo

Los filtros de cesta proporcionan un recorrido de flujo más suave con menos turbulencia. El área de pantalla más grande permite que los desechos se distribuyan uniformemente, lo que reduce la obstrucción localizada y mejora la eficiencia de la filtración.

Son ideales para:

• Sistemas de alto flujo

• Aplicaciones de agua de refrigeración

• Plantas de procesamiento químico

• Instalaciones marinas y offshore

Comparación de flujo del filtro en Y frente al filtro de cesta

Factores que afectan la distribución del flujo

Varios factores de diseño influyen en el rendimiento del filtro:

Área abierta de pantalla

Las áreas de filtración más grandes mejoran la uniformidad del flujo y reducen la pérdida de presión.

Tamaño de malla

Una malla más fina proporciona una mejor filtración pero puede aumentar la presión diferencial.

Velocidad del fluido

Las velocidades más altas pueden crear turbulencias y cargas desiguales de escombros.

Orientación del colador

Una instalación adecuada garantiza una distribución óptima del flujo y una eficiencia de filtración.

Seleccionar el diseño correcto

Elija un colador en Y cuando:

• El espacio es limitado

• Se requiere servicio de alta presión

• Los caudales son moderados

• La rentabilidad es importante

Elija un colador de cesta cuando:

• Se necesita una alta capacidad de flujo

• Se debe minimizar la caída de presión.

• Se desean intervalos de mantenimiento más largos

• Se esperan grandes volúmenes de escombros

Conclusión

La distribución del flujo juega un papel fundamental en el rendimiento del filtro y la confiabilidad del sistema. Los filtros en Y ofrecen una solución compacta y económica para aplicaciones de alta presión, mientras que los filtros de cesta brindan una distribución de flujo superior, una menor pérdida de presión y una mayor capacidad de retención de desechos.

Al comprender las características de flujo de cada diseño, los ingenieros pueden optimizar la eficiencia de la filtración, reducir los requisitos de mantenimiento y mejorar el rendimiento general de los sistemas de tuberías industriales.
