Guía completa de filtros en Y: diseño, mantenimiento y aplicaciones industriales

Los filtros en Y son un componente esencial en los sistemas de fluidos industriales, ya que brindan una filtración confiable para proteger los equipos posteriores contra daños causados ​​por desechos y partículas. Ampliamente utilizados en industrias que van desde el procesamiento químico hasta el tratamiento de agua, los filtros en Y ayudan a mantener la eficiencia del sistema, reducir los costos de mantenimiento y evitar tiempos de inactividad no planificados.

Comprensión del diseño de filtros en Y

1. Estructura básica

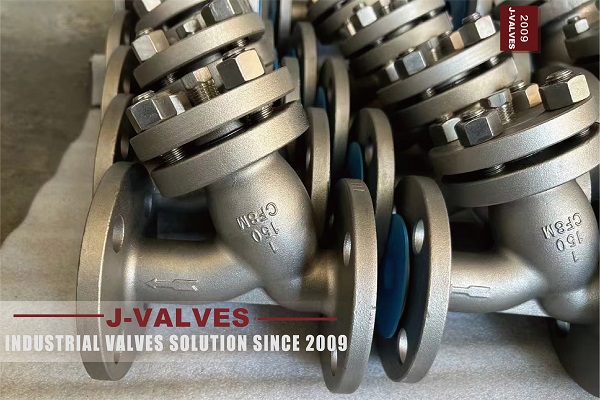

Un filtro en Y recibe su nombre de su configuración en forma de 'Y', que incluye un cuerpo principal, un elemento de filtrado y una conexión de drenaje o purga. Los componentes principales incluyen:

• Cuerpo: normalmente hecho de acero inoxidable, acero al carbono o bronce, el cuerpo proporciona integridad estructural y alberga el elemento tensor.

• Elemento colador: generalmente una pantalla perforada o una malla de alambre, el elemento captura los desechos y permite el paso del fluido.

• Tapa o cubierta: Proporciona acceso al elemento del filtro para su limpieza o reemplazo.

• Conexión de drenaje/descarga: permite la eliminación de los desechos acumulados sin desmontar todo el filtro.

2. Dirección del flujo e instalación

El filtro en Y está diseñado para que el fluido entre en el cuerpo del filtro, fluya a través del elemento de malla y salga libre de partículas. La orientación correcta de la instalación es fundamental:

• Líneas horizontales: la pata del colador debe apuntar hacia abajo para recoger los residuos de forma eficaz.

• Líneas verticales: el flujo debe moverse de arriba a abajo para evitar la acumulación sobre el filtro.

3. Materiales de pantalla y tamaños de malla

• Materiales: Acero inoxidable, Monel o aleaciones de níquel para resistencia a la corrosión.

• Tamaños de malla: varían desde gruesa (malla 10) hasta fina (malla 400), según la aplicación y los requisitos de tamaño de partícula.

Mantenimiento de filtros en Y

El mantenimiento regular es esencial para garantizar un rendimiento óptimo y evitar el bloqueo del sistema o la caída de presión.

1. Inspección de rutina

• Verifique la diferencia de presión a través del filtro. Un aumento significativo indica obstrucción.

• Inspeccione si hay corrosión o daños en el cuerpo o elemento del filtro.

2. Procedimientos de limpieza

• Limpieza manual: Retire la tapa y extraiga la pantalla para limpiarla o reemplazarla.

• Limpieza por soplado: Utilice la conexión de drenaje/soplado para eliminar los residuos sin necesidad de desmontarlo por completo.

3. Calendario de reemplazo

• El elemento del filtro debe reemplazarse si muestra signos de desgaste, agrandamiento de la perforación o deformación.

• La frecuencia depende de la calidad del fluido, el caudal y las condiciones operativas.

4. Integridad del sellado y la junta

• Revise las juntas y sellos durante el mantenimiento para evitar fugas.

• Utilice materiales de junta compatibles (PTFE, grafito o espiral) para la temperatura de funcionamiento y el tipo de fluido.

Aplicaciones industriales de los filtros en Y

Los filtros en Y son versátiles y se utilizan en múltiples industrias:

1. Petróleo y gas

• Proteja bombas, compresores y válvulas de control de la contaminación por partículas.

• Común en tuberías upstream, midstream y downstream.

2. Procesamiento químico

• Evite la obstrucción de instrumentos sensibles y medidores de flujo.

• Compatible con fluidos corrosivos cuando está fabricado con aleaciones adecuadas.

3. Tratamiento de Aguas y Aguas Residuales

• Retire los sedimentos y los desechos para garantizar un flujo constante y evitar daños a la bomba.

• Se utiliza tanto en sistemas de agua potable como industriales.

4. Generación de energía

• Proteja turbinas, condensadores e intercambiadores de calor de partículas.

• Esencial en sistemas de agua de refrigeración y agua de alimentación.

5. Industria de alimentos y bebidas

• Garantice la pureza del producto eliminando sólidos de las tuberías de líquidos.

• Los diseños higiénicos con conexiones sanitarias y de acero inoxidable son estándar.

Ventajas de los filtros en Y

• Protección confiable: Previene daños a los equipos posteriores.

• Bajo Mantenimiento: Fácil acceso para limpieza o reemplazo de pantallas.

• Versatilidad: Adecuado para diversos fluidos, presiones y temperaturas.

• Rentable: Diseño simple con larga vida útil en comparación con otros dispositivos de filtración.

Mejores prácticas para seleccionar filtros en Y

1. Considere el caudal: elija un filtro que se adapte al flujo del sistema sin una caída excesiva de presión.

2. Determine el tamaño de las partículas: seleccione el tamaño de malla adecuado para filtrar las partículas de forma eficaz.

3. Evalúe la compatibilidad del material: asegúrese de que el cuerpo y el material de la pantalla resistan la composición química y la temperatura del fluido.

4. Plan de acceso para mantenimiento: Instale el filtro en lugares que permitan una fácil extracción y limpieza del elemento.

Conclusión

Los filtros en Y son indispensables en los sistemas de fluidos industriales, ya que ofrecen una filtración confiable, protegen los equipos críticos y minimizan el tiempo de inactividad operativa. Comprender el diseño, el mantenimiento adecuado y la selección de aplicaciones específicas garantiza eficiencia y seguridad a largo plazo. Al integrar estratégicamente filtros en Y en las tuberías, los ingenieros pueden lograr un rendimiento óptimo del sistema y una operación rentable en una amplia gama de industrias.
