Clasificación de presión y optimización del flujo en filtros en Y

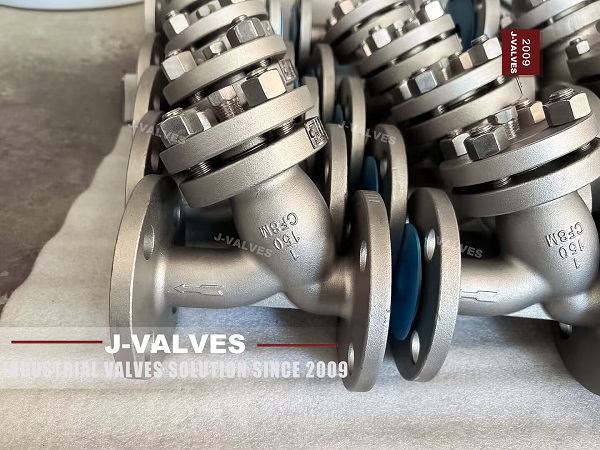

Los filtros en Y son un componente crítico en los sistemas de fluidos industriales, ya que brindan una filtración efectiva para proteger bombas, válvulas y otros equipos posteriores contra la contaminación de desechos y partículas. Para garantizar un rendimiento óptimo del sistema, los ingenieros deben considerar cuidadosamente tanto la presión nominal del filtro en Y como su impacto en las características del flujo..

Comprensión de las clasificaciones de presión en filtros en Y

La clasificación de presión de un filtro en Y indica la presión máxima del sistema que el filtro puede manejar de forma segura sin comprometer la integridad estructural. Seleccionar un filtro en Y con la presión nominal adecuada es crucial para evitar fugas, deformaciones o fallas catastróficas en los sistemas de tuberías industriales.

Factores clave que influyen en la clasificación de presión:

1. Material del cuerpo: Los materiales comunes incluyen acero inoxidable, acero al carbono, bronce y hierro dúctil. Cada material tiene limitaciones específicas de presión y temperatura.

2. Estándar de diseño: Los estándares ANSI B16.34, ASME B31.3 y API definen las clasificaciones de presión para diferentes materiales y tipos de conexión.

3. Temperatura de funcionamiento: Las temperaturas elevadas reducen la resistencia del material, lo que requiere una reducción de la capacidad de presión.

4. Tipo de conexión: Los filtros en Y bridados, roscados y soldados tienen diferentes tolerancias de presión.

Ejemplo: un filtro en Y de acero al carbono con una conexión bridada Clase 300 normalmente puede soportar 740 psi a 100 °F, pero requiere una reducción de potencia a temperaturas más altas según los estándares ANSI.

Optimización del flujo en filtros en Y

Si bien la clasificación de presión garantiza la seguridad, la optimización del flujo es esencial para mantener la eficiencia del sistema. La selección inadecuada del filtro puede causar una caída excesiva de presión, reducir la eficiencia de la bomba o crear un flujo turbulento que dañe el equipo aguas abajo.

1. Dimensionamiento del colador

• El tamaño correcto garantiza una caída de presión mínima y al mismo tiempo captura eficazmente los desechos.

• Los filtros de gran tamaño pueden causar turbulencias innecesarias, mientras que los filtros de tamaño insuficiente pueden obstruirse rápidamente, lo que aumenta la frecuencia del mantenimiento.

• El tamaño se basa en el caudal (GPM) y el diámetro de la tubería , siguiendo las recomendaciones del fabricante y los estándares de la industria.

2. Selección de malla

• Malla gruesa (malla 10–40): adecuada para partículas grandes y sistemas de baja caída de presión.

• Malla fina (malla 100–400): captura desechos más pequeños pero puede causar una mayor caída de presión si el flujo es alto.

• Consideración del material: Se prefiere la malla de acero inoxidable por su resistencia química, mientras que el monel o las aleaciones de níquel se utilizan en aplicaciones corrosivas.

3. Orientación del flujo

• Los filtros en Y deben instalarse con la pata del filtro apuntando hacia abajo en tuberías horizontales para evitar la acumulación de desechos en la ruta de flujo principal.

• En instalaciones verticales, la dirección del flujo debe garantizar que el fluido pase primero a través del filtro, minimizando la caída de presión y el desvío de desechos.

4. Gestión de la caída de presión

• Los fabricantes proporcionan curvas de caída de presión para cada tipo de filtro, que muestran la relación entre el caudal y la presión diferencial.

• El monitoreo regular de ΔP a través del filtro ayuda a predecir obstrucciones y programar el mantenimiento.

• El bajo ΔP garantiza un funcionamiento energéticamente eficiente, especialmente en sistemas con grandes volúmenes de flujo o tramos de tubería largos.

Consideraciones de mantenimiento para un rendimiento optimizado

1. Inspección de rutina: Verifique periódicamente la presión diferencial para detectar obstrucciones antes de que afecte el flujo.

2. Limpieza y reemplazo: Utilice puertos de purga o retire el elemento del filtro para limpiarlo, según el diseño del sistema.

3. Integridad de juntas y sellos: los sistemas de alta presión requieren juntas y sellos compatibles con la presión y temperatura de funcionamiento.

4. Manejo de desechos: Diseñe sistemas con válvulas de purga para reducir el tiempo de inactividad y evitar aumentos repentinos de presión durante la limpieza.

Aplicaciones industriales

Los filtros en Y con clasificaciones de presión adecuadas y optimización del flujo son fundamentales en diversas industrias:

• Petróleo y gas: proteja válvulas de control, compresores y bombas en tuberías de alta presión.

• Procesamiento químico: mantenga un flujo constante y evite la contaminación en reactores e intercambiadores de calor.

• Generación de energía: filtre los desechos de las líneas de condensado, sistemas de agua de refrigeración y tuberías de agua de alimentación.

• Tratamiento de agua: elimine sedimentos y partículas para evitar daños a las bombas y válvulas aguas abajo.

Conclusión

Seleccionar la presión nominal correcta y optimizar las características de flujo en los filtros en Y son esenciales para operaciones industriales seguras y eficientes. Los ingenieros deben equilibrar la resistencia del material, la tolerancia a la temperatura, el tamaño del filtro y la selección de la malla para garantizar una caída de presión mínima y al mismo tiempo mantener una filtración confiable. El monitoreo y el mantenimiento regulares mejoran aún más el rendimiento y la longevidad del sistema. Al comprender estos principios, las instalaciones industriales pueden maximizar la eficiencia, reducir el tiempo de inactividad y proteger los equipos críticos de los daños causados ​​por la contaminación por partículas.
