Selección del material de las juntas en filtros en Y: PTFE, caucho, grafito

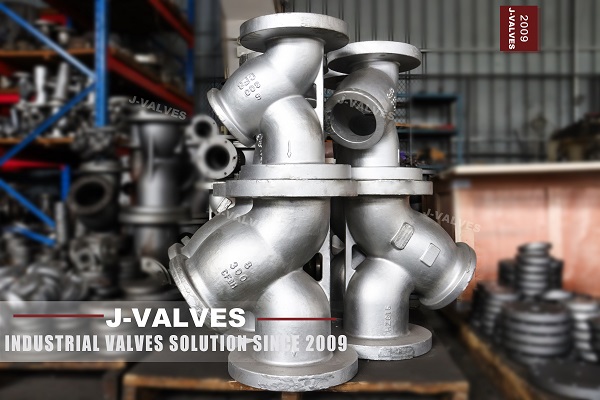

Los filtros en Y son componentes críticos en los sistemas de tuberías industriales, diseñados para eliminar residuos y proteger bombas, válvulas y otros equipos . Si bien a menudo se presta mucha atención al cuerpo y la malla del filtro, el material de la junta es igualmente importante para garantizar un rendimiento sin fugas, compatibilidad química y durabilidad a largo plazo. Elegir el material de junta adecuado (PTFE, caucho o grafito ) puede afectar significativamente la confiabilidad del sistema y los requisitos de mantenimiento.

1. Papel de las juntas en los filtros en Y

Las juntas proporcionan un sello hermético entre el cuerpo del filtro y la cubierta , evitando fugas de fluido en condiciones de presión y temperatura de funcionamiento. La junta debe acomodar:

• Fluctuaciones de presión

• Expansión térmica

• Exposición química

• Vibraciones y tensiones mecánicas.

No seleccionar una junta adecuada puede provocar fugas, tiempo de inactividad o incluso daños al equipo.

2. Juntas de PTFE: resistencia química y alta pureza

Propiedades

• Excepcional resistencia química a ácidos, bases y disolventes.

• Tolerancia a altas temperaturas , normalmente hasta 260°C.

• Superficie antiadherente y de baja fricción.

Ventajas

• Ideal para aplicaciones de fluidos corrosivos , como procesamiento químico o sistemas farmacéuticos.

• No reactivo, evitando la contaminación de fluidos sensibles.

• Excelente rendimiento de sellado bajo presiones moderadas.

Limitaciones

• Elasticidad limitada en comparación con el caucho, lo que requiere una alineación precisa de las bridas.

• No es ideal para sistemas de alta presión donde puede ocurrir que la junta se deslice.

Aplicaciones típicas

• Plantas químicas que manipulan fluidos agresivos

• Procesos de alimentos y bebidas que requieren sellado sanitario.

• Tuberías farmacéuticas

3. Juntas de caucho: flexibilidad y resiliencia

Propiedades

• Fabricados con materiales como EPDM, NBR o Viton , cada uno de los cuales ofrece una resistencia química y a la temperatura única.

• Excelente elasticidad , lo que permite que la junta se ajuste a las irregularidades de la brida.

• Amortiguación eficaz de vibraciones.

Ventajas

• Proporciona un sellado hermético bajo presiones moderadas..

• Fácil de instalar y reemplazar.

• Rentable para aplicaciones industriales estándar.

Limitaciones

• Resistencia química y a la temperatura limitada en comparación con el PTFE y el grafito.

• Puede degradarse con el tiempo cuando se expone a productos químicos agresivos o a la luz ultravioleta.

Aplicaciones típicas

• Plantas de tratamiento de agua

• sistemas de climatización

• Oleoductos y gasoductos de baja presión.

4. Juntas de grafito: rendimiento a alta temperatura y alta presión

Propiedades

• Excelente resistencia térmica , hasta 500°C.

• Puede soportar aplicaciones de alta presión .

• Compatible con muchos productos químicos, aunque es necesaria una selección cuidadosa para los oxidantes fuertes.

Ventajas

• Mantiene la integridad estructural en condiciones extremas.

• Bueno para vapor, aceite de alta temperatura y sistemas de fluidos agresivos..

• Compresible y resistente, proporcionando un sellado confiable durante largos períodos.

Limitaciones

• Más caro que el caucho y el PTFE.

• Requiere un manejo cuidadoso durante la instalación para evitar daños.

Aplicaciones típicas

• Sistemas de vapor y calderas.

• Plantas petroquímicas y de refinación de petróleo.

• Tuberías de fluidos de proceso de alta temperatura

5. Factores a considerar al seleccionar una junta

Al elegir una junta para un filtro en Y , considere lo siguiente:

1. Temperatura de funcionamiento : PTFE hasta 260 °C, grafito hasta 500 °C, caucho normalmente entre 100 y 200 °C, según el tipo.

2. Compatibilidad de fluidos : consulte las tablas de resistencia química para cada material.

3. Clasificación de presión : el grafito y el PTFE soportan presiones más altas que la mayoría de las juntas de goma.

4. Frecuencia de mantenimiento : el caucho es más fácil de reemplazar, mientras que el grafito y el PTFE duran más en condiciones exigentes.

5. Criticidad del sistema : los sistemas de alto valor pueden beneficiarse de juntas de PTFE o grafito para reducir el riesgo de fugas.

6. Conclusión

Seleccionar el material de junta adecuado para los filtros en Y no es sólo una cuestión de compatibilidad: afecta directamente la seguridad, la eficiencia y los costos de mantenimiento del sistema..

• Las juntas de PTFE destacan en resistencia química y aplicaciones sensibles a la pureza.

• Las juntas de goma ofrecen flexibilidad, rentabilidad y facilidad de instalación.

• Las juntas de grafito brindan durabilidad en condiciones de alta temperatura y alta presión.

Al evaluar las condiciones operativas y las propiedades de los fluidos, los ingenieros pueden garantizar un sellado confiable y extender la vida útil de los filtros en Y , protegiendo en última instancia todo el sistema de fluidos.
