La industria del GNL (Gas Natural Licuado) requiere niveles extremadamente altos de confiabilidad, seguridad y estabilidad operativa a lo largo de toda la cadena de transporte y procesamiento. Desde plantas de licuefacción y terminales de almacenamiento hasta sistemas de carga y tuberías de transmisión, cada componente debe soportar condiciones exigentes, incluidas bajas temperaturas, alta presión y funcionamiento continuo.
Entre los equipos de protección de tuberías, el filtro en Y desempeña un papel importante en la eliminación de partículas sólidas no deseadas y en la protección de equipos críticos posteriores, como bombas, válvulas, medidores e intercambiadores de calor.
El diseño de filtración adecuado es esencial en los sistemas de tuberías de GNL porque incluso los contaminantes pequeños pueden afectar el rendimiento del equipo, aumentar la frecuencia del mantenimiento y reducir la eficiencia general del sistema.
Fabricantes como J-VALVES proporcionan filtros en Y diseñados para aplicaciones de tuberías industriales con un rendimiento de filtración confiable y estabilidad operativa a largo plazo.
Los sistemas de GNL operan bajo estrictos requisitos debido a las características del gas natural después de la licuefacción.
Los posibles contaminantes en los ductos relacionados con el GNL incluyen:
Partículas de soldadura de la instalación de tuberías.
Restos metálicos del funcionamiento del equipo.
Productos de óxido y corrosión.
Partículas extrañas introducidas durante el mantenimiento.
Impurezas del proceso
Sin una filtración eficaz, estos contaminantes pueden causar:
Daños en el asiento de la válvula
Desgaste de la bomba
Bloqueo de instrumentos
Eficiencia de flujo reducida
Paradas de mantenimiento inesperadas
Por lo tanto, los filtros en Y comúnmente se instalan aguas arriba de equipos sensibles para brindar protección continua.

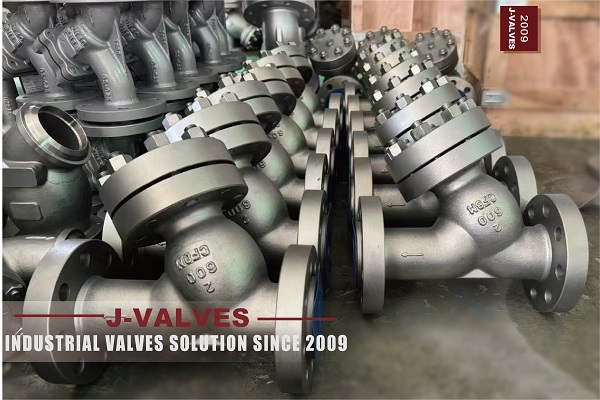

Un filtro en Y es un dispositivo de filtración compacto con una configuración de cuerpo en forma de Y. Utiliza una cesta perforada extraíble o un elemento de criba para separar las partículas sólidas del medio que fluye.
El proceso de operación básico:
El fluido entra por la conexión de entrada.
El flujo pasa a través de la pantalla del filtro.
Las partículas sólidas quedan atrapadas dentro del elemento filtrante.
El fluido limpio continúa aguas abajo.
Este sencillo método de filtración mecánica proporciona una protección confiable sin requerir sistemas de control o alimentación externos.
Los sistemas de tuberías de GNL pueden funcionar a temperaturas extremadamente bajas, lo que requiere materiales con excelente dureza criogénica.
Las selecciones de materiales comunes incluyen:
Acero inoxidable (CF8M / CF8)
Acero al carbono de baja temperatura
Acero inoxidable dúplex
Bronce de níquel aluminio para aplicaciones específicas
Estos materiales proporcionan:
Resistencia a la fractura frágil
Resistencia mecánica estable
Rendimiento confiable durante el ciclo térmico
Las tuberías de GNL a menudo requieren válvulas y equipos de filtración con resistencia a alta presión.
Los filtros en Y podrán diseñarse según:
ASME Clase 150
ASME Clase 300
ASME Clase 600
Clasificaciones de presión personalizadas
La estructura de la carrocería debe mantener su integridad bajo operación de presión continua.
Un diseño eficaz de filtro en Y para GNL requiere:
Selección adecuada de malla
Área de filtración suficiente
Caída de baja presión
Fácil acceso para mantenimiento
El elemento filtrante debe eliminar los contaminantes manteniendo al mismo tiempo una capacidad de flujo aceptable.
Las válvulas de bola criogénicas y las válvulas de globo requieren condiciones de funcionamiento limpias.
Los coladores en Y ayudan a prevenir:
Daño en la superficie del asiento
Fuga causada por partículas.
Mayor par de operación de la válvula
Las bombas de GNL funcionan en condiciones exigentes.
Los contaminantes pueden provocar:
Daño del impulsor
Eficiencia reducida
Fallo del sello mecánico
La instalación de un filtro en Y aguas arriba ayuda a prolongar la vida útil de la bomba.
Los sistemas de GNL suelen utilizar:
medidores de flujo
Instrumentos de presión
Equipos de control
Las partículas finas pueden afectar la precisión de la medición.
Los filtros en Y brindan protección de filtración esencial para los sistemas de instrumentación.
La caída de presión es un parámetro clave al seleccionar un filtro en Y.
Los factores que afectan la pérdida de presión incluyen:
Tamaño de malla del filtro
Velocidad del flujo
Acumulación de partículas
Diseño del cuerpo del colador
Área de filtración
Un filtro en Y optimizado debería lograr un equilibrio entre:
Alta eficiencia de filtración
Pérdida de presión baja
Largos intervalos de limpieza
J-VALVES proporciona soluciones de filtros en Y industriales diseñadas para aplicaciones de tuberías exigentes.
J-VALVES selecciona materiales según:
Requisitos de temperatura
Condiciones de presión
Características del fluido
La trazabilidad del material garantiza una calidad fiable del producto.
Las consideraciones clave de diseño incluyen:
Canal de flujo optimizado en forma de Y
Cuerpo reforzado que contiene presión.
Elemento de filtración reemplazable
Estructura de sellado segura
Estas características mejoran:
Estabilidad de filtración
Eficiencia de mantenimiento
Fiabilidad del servicio
Cada filtro en Y puede sufrir:
Prueba de presión hidrostática
Inspección de fugas
Verificación dimensional
inspección de materiales
Examen END cuando sea necesario
Estos procedimientos de calidad garantizan un funcionamiento fiable en aplicaciones relacionadas con el GNL.
Los filtros en Y se instalan comúnmente en:
Utilizado para:
Protección de tuberías de proceso
Filtración de entrada del equipo
Sistemas de servicios públicos
Las aplicaciones incluyen:
Tuberías de transferencia
Sistemas de carga y descarga.
Sistemas de protección de bombas
Utilizado para:
Protección del compresor
Estaciones de medición
Filtración de tuberías
| Característica | Y colador | Filtro de canasta |
Diseño | Forma Y compacta | Diseño de cámara más grande |
Instalación | Opciones horizontales/verticales | Principalmente horizontal |
Capacidad de filtración | Medio | Alto |
Mantenimiento | Simple | Se requiere una limpieza más frecuente |
Solicitud | Tuberías de GNL, protección de válvulas | Sistemas de alta contaminación |
Para garantizar el rendimiento a largo plazo:
Inspeccione periódicamente la presión diferencial.
Limpiar los elementos filtrantes según las condiciones de funcionamiento.
Comprobar el estado de la junta de sellado
Verificar la condición de corrosión de la carrocería.
Reemplace las pantallas dañadas rápidamente
El mantenimiento adecuado evita pérdidas inesperadas de presión y mejora la confiabilidad del sistema.
El filtro en Y es un componente de filtración esencial en los sistemas de tuberías de GNL , ya que proporciona una protección eficaz contra contaminantes sólidos y al mismo tiempo mantiene un rendimiento de flujo estable. Su estructura compacta, capacidad de filtración confiable y adaptabilidad a ambientes de baja temperatura lo hacen adecuado para aplicaciones críticas de GNL.
A través de un diseño de ingeniería avanzado, un estricto control de materiales y procedimientos de prueba integrales, J-VALVES ofrece filtros en Y de alto rendimiento que respaldan una operación segura y eficiente en sistemas de tuberías industriales, de petróleo y gas y de GNL.
