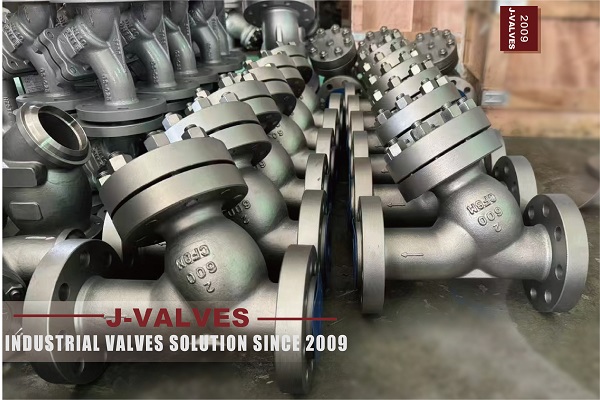

En los sistemas de tuberías industriales, mantener un flujo de fluido estable es esencial para mejorar la eficiencia del equipo, reducir los requisitos de mantenimiento y extender la vida útil de los componentes críticos. Los filtros en Y , también conocidos como filtros tipo Y , se utilizan ampliamente como dispositivos de protección de tuberías para eliminar partículas sólidas no deseadas y evitar que la contaminación afecte las bombas, válvulas, intercambiadores de calor y otros equipos de proceso.
A diferencia de los dispositivos de filtración simples, los filtros en Y industriales están diseñados para proporcionar una filtración continua con una pérdida de presión mínima y al mismo tiempo mantener un rendimiento de flujo confiable. A través del diseño optimizado del cuerpo, la selección adecuada de la pantalla y la configuración adecuada del material, los filtros en Y ayudan a lograr un funcionamiento estable en aplicaciones exigentes como petróleo y gas, procesamiento químico, sistemas marinos, plantas de energía e instalaciones de tratamiento de agua.
J-VALVES proporciona soluciones de filtro en Y diseñadas con tecnología de fabricación avanzada, materiales personalizados y estricto control de calidad para cumplir con diversos requisitos de tuberías industriales.
El filtro AY funciona dirigiendo el fluido de la tubería a través de un elemento filtrante de malla o perforado extraíble instalado dentro del cuerpo del filtro.
Durante la operación:
El fluido entra por la conexión de entrada.
El flujo pasa a través de la pantalla de filtro interno.
Las partículas sólidas quedan atrapadas dentro de la cámara de la pantalla.
El fluido limpio continúa aguas abajo para proteger el equipo del sistema.
El diseño en ángulo de la cámara de filtración crea una ruta de flujo eficiente al tiempo que permite que los desechos recolectados se depositen en el área de la canasta del filtro.
Esta estructura simple pero eficaz permite una protección continua de las tuberías sin interrumpir el funcionamiento normal del sistema.
El flujo de fluido estable depende de mantener condiciones de presión constantes y evitar restricciones inesperadas dentro de la tubería. Los filtros Y contribuyen a la estabilidad del sistema a través de varias ventajas de diseño clave.
Durante la operación de la tubería, pueden ingresar materiales extraños al sistema, incluidos:
Residuos de soldadura
Partículas de óxido
arena y polvo
Fragmentos de metal
Restos del proceso
Sin una filtración adecuada, estos contaminantes pueden causar:
Daños en el asiento de la válvula
Desgaste de la bomba
Bloqueo del intercambiador de calor
inestabilidad del flujo
Los filtros Y capturan continuamente estas partículas antes de que lleguen a equipos sensibles, lo que ayuda a mantener un transporte de fluidos fluido y confiable.
La geometría interna de un filtro en Y afecta directamente la pérdida de presión y la eficiencia del flujo.
Característica de los coladores en Y de alta calidad:
Canales de flujo interno suaves
Relación de apertura de pantalla adecuada
Áreas de turbulencia reducida
Volumen de cámara optimizado
Estas características de diseño minimizan la resistencia y ayudan a mantener caudales estables incluso durante el funcionamiento a largo plazo.
J-VALVES se centra en la optimización hidráulica durante el diseño del filtro en Y para lograr una filtración eficiente y al mismo tiempo reducir la caída de presión innecesaria.
El elemento filtrante es el componente central que determina el rendimiento de la filtración.
Diferentes aplicaciones requieren diferentes especificaciones de pantalla.
Una abertura de malla más pequeña proporciona una filtración más fina pero aumenta la caída de presión.
Una apertura más grande proporciona:
Menor resistencia al flujo
Mayor capacidad de retención de suciedad
Intervalos de limpieza más largos
El equilibrio correcto entre la precisión de la filtración y la eficiencia del flujo es esencial.
Los materiales de pantalla comunes incluyen:
Adecuado para:
Sistemas químicos
Tratamiento de agua
Aplicaciones industriales generales
Ventajas:
Resistencia a la corrosión
Alta resistencia mecánica
Larga vida útil
Adecuado para aplicaciones marinas donde se requiere resistencia a la corrosión del agua de mar.
Las ventajas incluyen:
Excelente resistencia a la corrosión
Fuerte resistencia a ambientes de agua de mar.
Buena durabilidad mecánica
J-VALVES selecciona los materiales de la pantalla según los medios operativos, la temperatura, la presión y las condiciones ambientales.
La caída de presión es un factor importante que afecta la eficiencia de la tubería.
Un filtro en Y correctamente diseñado mantiene un funcionamiento estable controlando:
Tasa de bloqueo de pantalla
Velocidad del flujo
Área de filtración
Frecuencia de limpieza
Cuando se acumula un exceso de residuos, la pérdida de presión aumenta gradualmente. Por lo tanto, es necesaria una inspección y limpieza periódicas del elemento filtrante para mantener un rendimiento óptimo.
Para aplicaciones críticas, se puede instalar un monitoreo de presión diferencial para indicar cuándo se requiere mantenimiento.
Debido a su diseño compacto y rendimiento confiable, los filtros en Y se utilizan ampliamente en múltiples industrias.
Las aplicaciones incluyen:
Protección de tuberías
Filtración de entrada de bomba
Protección de válvula
Sistemas de combustible
Los coladores en Y ayudan a proteger:
Bombas de proceso
válvulas de control
Intercambiadores de calor
por contaminación sólida.
Los sistemas marinos a menudo requieren soluciones de filtración resistentes a la corrosión.
Aplicaciones típicas:
Sistemas de refrigeración de agua de mar
Sistemas de lastre
Tuberías de protección contra incendios
Utilizado para:
Sistemas de agua de refrigeración
Tuberías auxiliares
Protección de equipos
El mantenimiento adecuado garantiza el rendimiento de la filtración a largo plazo.
Las prácticas recomendadas incluyen:
Verificar el elemento filtrante ayuda a identificar:
Contaminación excesiva
Daño de pantalla
Aumento anormal de la presión
La frecuencia de limpieza debe basarse en:
Limpieza de los medios
Condiciones de funcionamiento
Cambios de caída de presión
Los filtros Y deben instalarse de acuerdo con la dirección del flujo marcada para garantizar una eficiencia de filtración adecuada.
J-VALVES proporciona soluciones de filtración industrial profesionales diseñadas para un rendimiento confiable de las tuberías.
J-VALVES puede proporcionar filtros Y personalizados:
Materiales del cuerpo
Clases de presión
Tipos de conexión
Especificaciones de la pantalla
Requisitos operativos especiales
Las soluciones se desarrollan según las condiciones del proyecto del cliente.
La selección del material se controla cuidadosamente según los requisitos de la aplicación.
Los materiales disponibles incluyen:
Acero carbono
Acero inoxidable
Acero aleado
Bronce de níquel aluminio (C95800)
Esto garantiza un rendimiento confiable en diferentes entornos, incluidas condiciones marinas y marinas corrosivas.
J-VALVES aplica procedimientos de calidad integrales que incluyen:
Verificación de materiales
Inspección dimensional
Inspección de calidad de soldadura
Prueba de presión
Verificación de desempeño
Estos procesos garantizan una fiabilidad constante del producto antes de la entrega.
Los filtros en Y desempeñan un papel importante en el mantenimiento del rendimiento estable del flujo de fluido al eliminar contaminantes, reducir el daño al equipo y controlar las pérdidas de presión de las tuberías. Su estructura compacta, capacidad de filtración eficiente y opciones de materiales flexibles los hacen adecuados para una amplia gama de aplicaciones industriales.
Con experiencia en ingeniería profesional, capacidad de fabricación avanzada y soluciones de filtración personalizadas, J-VALVES ofrece productos confiables de filtro en Y diseñados para mejorar la seguridad, la eficiencia y la estabilidad operativa a largo plazo de las tuberías.
