Optimización de la mecánica de fluido de filtro de tipo Y: el impacto del diseño de bronce de aluminio de níquel B148 C95800 en la caída de presión

Los filtros de tipo Y son componentes críticos en los sistemas de fluidos industriales, diseñados para filtrar impurezas sólidas y proteger el equipo aguas abajo. La selección del material apropiado para los filtros de tipo Y es esencial, especialmente cuando se considera el impacto en la caída de presión y la eficiencia general del sistema. El bronce de níquel-aluminio B148 C95800 es un material preferido debido a sus excelentes propiedades mecánicas y resistencia a la corrosión.

Comprensión de los coladores de tipo Y

Estructura y función

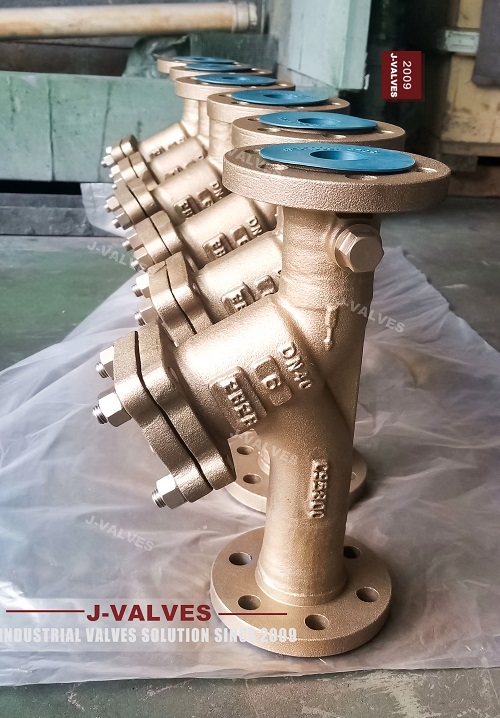

Los coladores de tipo Y consisten en un cuerpo cilíndrico, una cesta de coladores en forma de Y y conexiones para tuberías de entrada y salida. La canasta de colador, típicamente hecha de metal o malla perforada, permite que el fluido pase mientras atrapa partículas sólidas. Este diseño garantiza una filtración eficiente y una caída de presión mínima.

Consideraciones de diseño

Al diseñar coladores de tipo Y , se deben considerar varios factores:

• Selección de material: el material debe resistir las presiones operativas, las temperaturas y la naturaleza corrosiva del fluido.

• Resistencia mecánica: el cuerpo del filtro debe ser lo suficientemente robusto como para manejar las tensiones mecánicas, incluidos los impactos potenciales.

• Resistencia a la corrosión: el material debe resistir la corrosión para garantizar la confiabilidad a largo plazo y el mantenimiento mínimo.

• Dinámica de flujo: el diseño debe minimizar la caída de presión y garantizar un flujo de fluido eficiente.

B148 C95800 Bronce de aluminio de níquel: características e impacto en la caída de presión

Composición y propiedades

B148 C95800 El bronce de aluminio de níquel es una aleación conocida por su alta resistencia, excelente resistencia a la corrosión y resistencia al desgaste superior. Contiene una mezcla equilibrada de cobre, aluminio, níquel, hierro y manganeso, que proporciona excelentes propiedades mecánicas.

• Propiedades mecánicas: alta resistencia a la tracción (hasta 586 MPa) y buena ductilidad (18% de alargamiento).

• Resistencia a la corrosión: excelente resistencia a la corrosión uniforme, la cavitación y la fatiga de la corrosión en el agua de mar y los ácidos débiles.

• Resistencia al desgaste: alta dureza de la superficie y excelente resistencia a la abrasión, lo que lo hace adecuado para aplicaciones que involucran partículas sólidas y altas caudales.

Impacto en la caída de presión

El diseño de los filtros de tipo Y utilizando B148 C95800 puede influir significativamente en la caída de presión. Los factores clave incluyen:

• Diseño de cesta de filtro: el tamaño y el patrón de perforación de la canasta pueden afectar el flujo de fluido y la caída de presión. B148 C95800 permite paredes más delgadas y áreas de filtro más grandes, minimizando la caída de presión.

• Dinámica de flujo: la alta resistencia y la durabilidad del material permiten el uso de áreas de filtro más grandes, reduciendo la velocidad del fluido a través del filtro y minimizando la caída de presión.

• Resistencia a la corrosión: B148 C95800 Excelente resistencia a la corrosión asegura que la canasta de filtro mantenga su integridad estructural con el tiempo, evitando la obstrucción y el mantenimiento de la caída de baja presión.

Simulación y análisis numéricos

Las simulaciones numéricas que utilizan el software de dinámica de fluidos computacional (CFD) pueden proporcionar información sobre las características del flujo y la caída de presión dentro de los coladores de tipo Los estudios han demostrado que:Y.

• Distribución de caída de presión: la mayor caída de presión ocurre en el área de la cesta del filtro, donde el fluido pasa a través de las perforaciones.

• Velocidad del flujo: las velocidades de flujo más altas dan como resultado mayores caídas de presión. Optimizar el diseño de la cesta para reducir la velocidad del flujo puede minimizar la caída de presión.

• La obstrucción del filtro: a medida que el filtro obstruye, la caída de presión aumenta rápidamente. B148 C95800 La resistencia a la corrosión y el desgaste ayuda a mantener la eficiencia del filtro y reduce la velocidad de obstrucción.

Implicaciones prácticas

• Mantenimiento reducido: B148 C95800 La alta resistencia al desgaste reduce la frecuencia de los ciclos de mantenimiento, lo que permite conmutaciones más rápidas y minimizando el tiempo de inactividad.

• Filtración eficiente: las propiedades del material permiten el diseño de los filtros de tipo Y con áreas de filtro más grandes y paredes más delgadas, lo que garantiza una filtración eficiente con una caída de presión mínima.

• Confiabilidad a largo plazo: la resistencia a la corrosión superior asegura la confiabilidad a largo plazo y el rendimiento consistente, incluso en entornos corrosivos.
