Introducción

En los sistemas de tuberías industriales, proteger los equipos críticos de la contaminación por partículas sólidas es esencial para mantener un funcionamiento estable y prolongar la vida útil. El filtro tipo Y (filtro en Y) es un dispositivo de filtración compacto y eficiente ampliamente utilizado en las industrias de petróleo y gas, petroquímica, generación de energía y procesos.

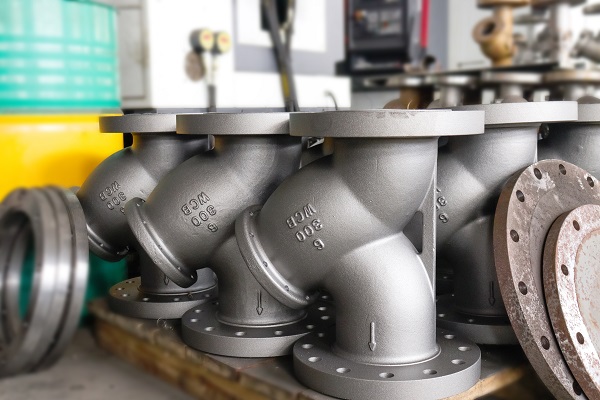

El tipo que se muestra representa un filtro en Y WCB de acero fundido con clase de presión de 300 lb con conexión bridada , diseñado para condiciones de servicio de alta presión y confiabilidad a largo plazo en entornos industriales exigentes.

¿Qué es un colador tipo Y?

Un filtro tipo Y es un dispositivo mecánico de filtración de tuberías diseñado para eliminar partículas sólidas no deseadas de sistemas de fluidos, vapor o gas. Su cuerpo en forma de Y permite que el fluido pase a través de una malla de acero inoxidable mientras captura los desechos.

Normalmente se instala aguas arriba de:

• Pumps

• válvulas de control

• medidores de flujo

• Intercambiadores de calor

• Sistemas compresores

Diseño estructural del filtro en Y WCB de 300 lb

1. Material del cuerpo: ASTM A216 WCB

El cuerpo de la válvula está fabricado en acero al carbono ASTM A216 WCB y ofrece:

• Alta resistencia mecánica

• Excelente resistencia a la presión

• Buena estabilidad térmica

• Idoneidad para sistemas de petróleo, gas, vapor y agua.

Este material garantiza un rendimiento estable en condiciones de alta presión Clase 300LB..

2. Clasificación de presión: ASME Clase 300LB

La clasificación de 300LB proporciona:

• Alto margen de seguridad para tuberías industriales

• Compatibilidad con los estándares de diseño ASME B16.34

• Operación confiable en ambientes de presión media a alta

3. Estructura de flujo en forma de Y

La geometría en forma de Y está diseñada para optimizar:

• Baja caída de presión en todo el sistema.

• Transición de flujo suave

• Reducción de turbulencias dentro de la tubería.

En comparación con los filtros de cesta, los filtros en Y ofrecen un mejor rendimiento en tuberías de alta presión y alta temperatura.

4. Pantalla de filtración (elemento de malla)

El elemento filtrante interno de acero inoxidable es el componente principal:

• Materiales: SS304/SS316

• Tamaño de malla: personalizable según los requisitos del proceso

• Función: intercepta partículas, escoria de soldadura, óxido y desechos.

• Mantenimiento: extraíble para limpieza o reemplazo.

5. Diseño de conexión bridada

Los extremos con bridas proporcionan:

• Sellado seguro bajo alta presión

• Fácil instalación y extracción

• Compatibilidad con estándares de bridas ASME B16.5

• Riesgo de fuga reducido en comparación con las conexiones roscadas

Principio de funcionamiento del filtro en Y

El mecanismo de funcionamiento es sencillo y muy eficiente:

1. El fluido ingresa a la brida de entrada

2. El flujo pasa a través de la pantalla de malla interna.

3. Las partículas sólidas quedan atrapadas dentro de la cámara de la pantalla.

4. El fluido limpio continúa aguas abajo

5. Los residuos acumulados se eliminan periódicamente a través del tapón de drenaje o la abertura de la cubierta.

Este proceso garantiza la protección continua de los equipos posteriores.

Ventajas clave del colador tipo Y de 300 lb

1. Protección del equipo

Previene daños a componentes sensibles como:

• Pumps

• válvulas

• Instrumentación

• Intercambiadores de calor

2. Baja pérdida de presión

La ruta de flujo optimizada reduce la pérdida de energía en la tubería.

3. Capacidad de alta presión

La estructura de acero fundido WCB garantiza un rendimiento confiable en sistemas de 300 lb.

4. Instalación compacta

Huella más pequeña en comparación con los sistemas de filtro de cesta.

5. Fácil mantenimiento

El diseño de desmontaje sencillo permite una limpieza e inspección rápidas.

Aplicaciones típicas

El filtro en Y 300LB WCB se usa ampliamente en:

• Tuberías de transmisión de petróleo y gas

• Sistemas de proceso de refinería

• Plantas petroquímicas

• Sistemas de vapor y condensado de centrales eléctricas

• Ingeniería marina y offshore

• Sistemas de tratamiento de aguas industriales.

Ventajas de ingeniería y fabricación: J-VALVES

Como fabricante profesional de válvulas industriales, J-VALVES produce filtros en Y de alto rendimiento diseñados para aplicaciones globales exigentes.

Las fortalezas clave de fabricación incluyen:

• Fundición de precisión de cuerpo WCB de acero al carbono.

• Mecanizado CNC para mayor precisión de sellado

• Procedimientos estrictos de prueba de presión y fugas.

• Cumplimiento de las normas API, ASME e ISO

• Opciones personalizadas de configuración de bridas y tamaño de malla

• Rendimiento confiable en sistemas de tuberías de alta presión

Pruebas e inspección de calidad

Cada filtro en Y se somete a un estricto control de calidad:

• Prueba de presión hidrostática de la carcasa

• Inspección de integridad estructural

• Verificación de filtración de malla

• Controles de trazabilidad dimensional y de materiales.

Estos procesos garantizan la confiabilidad operativa a largo plazo.

Conclusión

El filtro tipo Y WCB de 300 lb es un componente de filtración fundamental en sistemas de tuberías industriales y ofrece protección confiable para equipos posteriores, baja caída de presión y gran durabilidad estructural. Su diseño compacto y su capacidad de alta presión lo hacen adecuado para una amplia gama de aplicaciones exigentes en las industrias de petróleo, gas y procesos.

Con tecnología de fabricación avanzada y estrictos sistemas de control de calidad, J-VALVES ofrece soluciones de filtro en Y de alto rendimiento que cumplen con los estándares de ingeniería internacionales y garantizan una estabilidad operativa a largo plazo.
