Estructura de apariencia
· El colador de tipo Y tiene la forma de 'y ', que generalmente contiene un codo en ángulo recto, lo que permite que el filtro se instale vertical u horizontalmente en la tubería.
· Su estructura interna es relativamente simple, principalmente compuesta de la tubería principal, la pantalla del colador, la brida y los sujetadores.
Diseño de la pantalla del colador
· La pantalla del colador generalmente se instala dentro de la tubería principal. Después de que el fluido ingresa desde la entrada, las impurezas son interceptadas por la pantalla del colador, y el fluido limpio fluye desde la salida.
· El tamaño de poro de la pantalla del colador se puede personalizar según sea necesario para cumplir con diferentes requisitos de precisión de filtración.

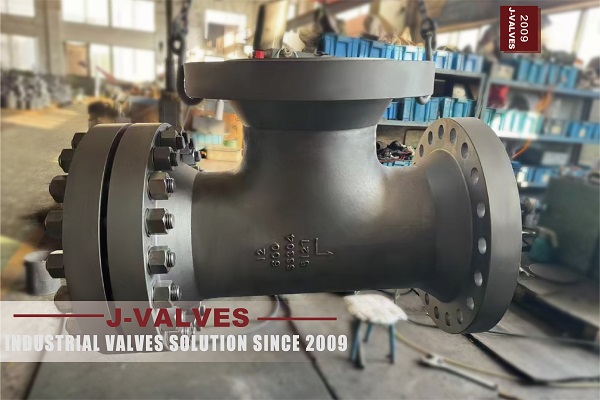

Estructura de apariencia
· El filtro de tipo T tiene la forma de 't ', compuesto por una tubería de tee, brida, cubierta de brida, elemento del filtro y asiento del colador,
etc.
Diseño de la pantalla del colador
· El elemento de colador del filtro de tipo T suele ser un cartucho de colador cilíndrico con una malla de alambre, y el asiento del colador es elíptico. Este diseño puede aumentar el área de filtración.
· El elemento del colador se puede desmontar y limpiar a través de la cubierta de la brida, que es relativamente conveniente para el mantenimiento.
Área de filtración
• La pantalla del colador del filtro de tipo Y se instala dentro de la limitación del diámetro de la tubería, por lo que el área de filtración es relativamente pequeña.
• Es adecuado para sistemas de fluidos con baja velocidad de flujo y pocas impurezas.
Resistencia
• Debido al diseño de la superficie cilíndrica de la pantalla del colador, la resistencia cuando el fluido pasa es relativamente pequeño y el consumo de energía es bajo.
Medios aplicables
• El colador de tipo Y se puede utilizar para varios medios, como agua, petróleo y gas, con una amplia gama de aplicaciones.
Área de filtración
• El diseño del elemento del colador del filtro de tipo T da como resultado un área de filtración relativamente grande, lo que le permite contener más impurezas.
• Es adecuado para sistemas de fluidos con altos caudales y una gran cantidad de impurezas.
Resistencia
• Debido al área de filtración grande, el colador de tipo T tiene resistencia relativamente baja en condiciones de alto flujo.
Medios aplicables
• El colador de tipo T también es aplicable a una variedad de medios, pero es más adecuado para manejar fluidos que contienen una gran cantidad de impurezas.
Contenido de impureza
Si las impurezas en el fluido son pocas, el colador de tipo Y es una mejor opción, ya que tiene una estructura simple y es fácil de mantener.
Si el fluido contiene una gran cantidad de impurezas, el colador de tipo T es más adecuado porque tiene un área de filtración mayor y una mayor capacidad para mantener impurezas.
Caudal
para sistemas de bajo flujo, el diseño compacto del colador de tipo Y puede ahorrar espacio.
Para los sistemas de alto flujo, el área de filtración más grande del filtro de tipo T puede reducir la caída de presión.
Tipo medio
Los coladores son adecuados para una variedad de medios, pero el colador de tipo T funciona mejor cuando se trata de fluidos de alta viscosidad.
