Guía de selección de materiales para filtros industriales tipo Y

Introducción

En los sistemas de tuberías industriales, mantener un flujo de fluido limpio y proteger los equipos posteriores son esenciales para mejorar la confiabilidad operativa. El filtro tipo Y es uno de los dispositivos de filtración más utilizados para eliminar partículas sólidas no deseadas de sistemas de líquidos y gases.

Aunque los filtros en Y tienen una estructura relativamente simple, la selección del material juega un papel fundamental en la determinación de su resistencia a la corrosión, capacidad de presión, eficiencia de filtración y vida útil . Las diferentes condiciones de funcionamiento, incluidas las características del fluido, la temperatura, la presión y el entorno de instalación, requieren diferentes soluciones de materiales.

Desde oleoductos y gasoductos hasta procesamiento químico, sistemas marinos, plantas de energía e instalaciones de tratamiento de agua, seleccionar el material correcto para un filtro industrial tipo Y garantiza un rendimiento estable del sistema y reduce los requisitos de mantenimiento.

1. Descripción general de los filtros industriales tipo Y

Un filtro tipo Y es un dispositivo de filtración mecánica diseñado para eliminar contaminantes sólidos de los fluidos de proceso.

Los componentes principales incluyen:

• Cuerpo del colador

• Pantalla de filtro

• Tapa o cierre

• Empaquetadora

• Tapón de drenaje o conexión de purga

Durante la operación, el fluido ingresa por el lado de entrada del filtro y pasa a través del elemento filtrante. Las partículas sólidas más grandes que la abertura de la malla son capturadas dentro de la pantalla, mientras que el fluido limpio continúa aguas abajo.

Los filtros en Y comúnmente se instalan antes de:

• Pumps

• válvulas de control

• medidores de flujo

• Intercambiadores de calor

• Compresores

Al evitar que partículas extrañas entren en equipos sensibles, los filtros en Y mejoran la confiabilidad del sistema y extienden la vida útil del equipo.

2. Por qué es importante la selección de materiales para los filtros tipo Y

El entorno operativo de las tuberías industriales puede variar significativamente. La selección incorrecta de materiales puede provocar:

• Daños por corrosión

• Resistencia mecánica reducida

• Deformación del filtro

• Mayor frecuencia de mantenimiento

• Fallo prematuro del equipo

La elección correcta del material debe considerar:

1. Características del fluido

Incluido:

• Composición química

• Corrosividad

• Contenido de partículas sólidas

• Viscosidad

2. Condiciones de funcionamiento

Incluido:

• Calificación de presión

• Rango de temperatura

• Velocidad del flujo

3. Entorno de instalación

Incluido:

• Atmósfera marina

• Condiciones marinas

• Exposición al aire libre

• Entorno químico industrial

3. Materiales comunes para filtros industriales tipo Y

3.1 Filtros tipo Y de acero al carbono

El acero al carbono es uno de los materiales más utilizados para los coladores industriales.

Materiales típicos:

• ASTM A216 WCB

• Acero forjado ASTM A105

Ventajas:

• Alta resistencia mecánica

• Buena resistencia a la presión

• Solución rentable

• Adecuado para aplicaciones industriales generales

Aplicaciones típicas:

• Oleoductos

• Sistemas de transmisión de gas

• Sistemas de vapor

• Tuberías de agua industriales

Los filtros en Y de acero al carbono se seleccionan ampliamente para aplicaciones donde las condiciones de corrosión son moderadas y la resistencia mecánica es el requisito principal.

4. Filtros tipo Y de acero inoxidable

Se prefiere el acero inoxidable cuando la resistencia a la corrosión y la limpieza son importantes.

Los materiales comunes incluyen:

• acero inoxidable CF8

• acero inoxidable CF8M

• acero inoxidable 316

Ventajas:

Excelente resistencia a la corrosión

El acero inoxidable proporciona una fuerte resistencia contra:

• Corrosión química

• Exposición a la humedad

• Oxidación

Buen rendimiento de temperatura

Los filtros en Y de acero inoxidable pueden mantener la estabilidad mecánica en condiciones de temperatura elevada.

Rendimiento higiénico

El acabado superficial liso hace que el acero inoxidable sea adecuado para industrias que requieren condiciones de proceso limpias.

Aplicaciones:

• Procesamiento químico

• Sistemas de alimentos y bebidas.

• Tuberías farmacéuticas

• Aplicaciones marinas

5. Filtros tipo Y de acero inoxidable dúplex

Para entornos de corrosión más severos, el acero inoxidable dúplex proporciona un rendimiento mejorado.

Las ventajas incluyen:

• Mayor resistencia que el acero inoxidable convencional.

• Resistencia mejorada a la corrosión por cloruro.

• Mejor resistencia al agrietamiento por corrosión bajo tensión.

Aplicaciones:

• Plataformas marinas

• Sistemas de agua de mar

• Plantas desaladoras

• Instalaciones de procesamiento químico

Los materiales dúplex proporcionan un excelente equilibrio entre resistencia mecánica y resistencia a la corrosión.

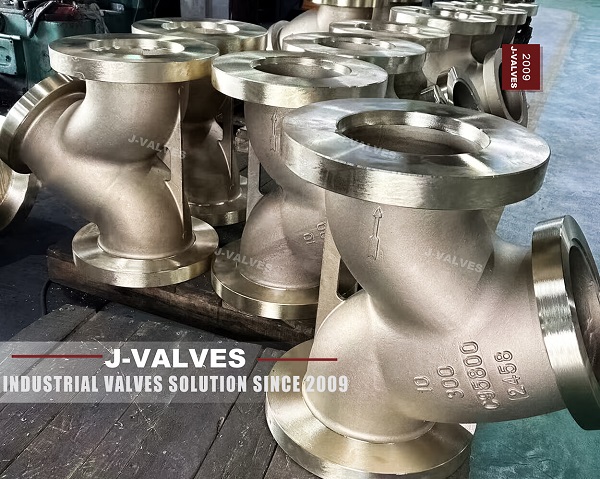

6. Filtros tipo Y de níquel aluminio y bronce C95800

Para aplicaciones marinas y de agua de mar, los filtros en Y de bronce, níquel y aluminio C95800 son ampliamente reconocidos por su excelente resistencia a la corrosión.

Características del material de C95800

C95800 ofrece:

• Excelente resistencia a la corrosión del agua de mar

• Alta resistencia mecánica

• Buena resistencia a la erosión

• Resistencia superior contra la cavitación

Ventajas en Aplicaciones Marinas:

Resistencia a la corrosión del agua de mar

C95800 funciona bien en:

• Ambientes de agua salada

• Condiciones costa afuera

• Sistemas de refrigeración marinos

Larga vida útil

En comparación con los materiales de acero ordinarios, el bronce de níquel y aluminio puede reducir significativamente el mantenimiento relacionado con la corrosión.

Aplicaciones típicas:

• Sistemas de tuberías para barcos

• Plataformas marinas

• Tuberías de refrigeración marina

• Sistemas de toma de agua de mar

7. Selección del material de la pantalla de filtro

La pantalla del filtro es un componente crítico que afecta directamente el rendimiento de la filtración.

Los materiales de pantalla comunes incluyen:

Malla de acero inoxidable

Ventajas:

• Alta resistencia

• Resistencia a la corrosión

• Fácil limpieza

Adecuado para:

• Filtración industrial general.

• Sistemas químicos

Hastelloy o malla de aleación especial

Utilizado para:

• Productos químicos altamente corrosivos

• Aplicaciones de procesos especiales

Ventajas:

• Excelente resistencia química

• Larga vida útil en condiciones severas

8. Selección de materiales según aplicaciones industriales

Sistemas de petróleo y gas

Materiales recomendados:

• Cuerpo de acero al carbono

• Pantalla de acero inoxidable

Ventajas:

• Capacidad de alta presión

• Rendimiento de filtración confiable

Sistemas de procesamiento químico

Materiales recomendados:

• Acero inoxidable

• Acero inoxidable dúplex

• Aleaciones especiales

Ventajas:

• Mejor resistencia a la corrosión

• Compatibilidad química mejorada

Sistemas marinos y offshore

Materiales recomendados:

• Bronce de aluminio de níquel C95800

• Acero inoxidable dúplex

Ventajas:

• Excelente resistencia al agua de mar

• Durabilidad a largo plazo

Sistemas de tratamiento de agua

Materiales recomendados:

• Acero inoxidable

• Acero al carbono con revestimiento protector.

Ventajas:

• Filtración confiable

• Mantenimiento fácil

9. J-VALVES Ventajas en la fabricación de filtros industriales tipo Y

J-VALVES proporciona soluciones de filtro tipo Y diseñadas para diversas aplicaciones industriales.

9.1 Capacidad de selección de materiales profesional

J-VALVES selecciona los materiales adecuados según:

• Condiciones del oleoducto

• Características del fluido

• Requisitos de presión

• Requisitos de temperatura

Esto garantiza que cada filtro en Y logre un rendimiento optimizado.

9.2 Estricto control de calidad de los materiales

Los procesos de fabricación incluyen:

• Inspección de materia prima

• Análisis de composición química.

• Pruebas mecánicas

• Verificación del certificado de materiales

Un estricto control de calidad ayuda a garantizar un rendimiento estable del producto.

9.3 Proceso de fabricación avanzado

J-VALVES aplica tecnología de fabricación profesional que incluye:

• Fundición de precisión

• Mecanizado CNC

• Fabricación de pantallas filtrantes.

• Prueba de presión

Estos procesos mejoran:

• Fiabilidad estructural

• Eficiencia de filtración

• Vida útil

9.4 Soluciones de filtro tipo Y personalizadas

J-VALVES puede proporcionar opciones personalizadas que incluyen:

• Filtros en Y de acero al carbono

• Filtros en Y de acero inoxidable

• C95800 Filtros en Y de bronce y níquel aluminio

• Diferentes clases de presión

• Varios estándares de bridas

• Tamaños de malla personalizados

10. Cómo elegir el material adecuado para los filtros tipo Y

Antes de seleccionar un material de filtro en Y , los ingenieros deben evaluar:

1. Compatibilidad media

Controlar:

• Características de corrosión

• Composición química

• Tipo de fluido operativo

2. Requisitos de presión y temperatura

Confirmar:

• Presión máxima de trabajo

• Temperatura máxima y mínima

3. Requisitos de mantenimiento

Considerar:

• Frecuencia de limpieza

• Requisitos de reemplazo

• Entorno operativo

4. Costo total de propiedad

Un material de mayor calidad puede proporcionar:

• Vida útil más larga

• Menor costo de mantenimiento

• Fiabilidad mejorada del sistema

Conclusión

La selección de materiales es uno de los factores más importantes que afectan el rendimiento de los filtros industriales tipo Y. El acero al carbono proporciona una solución económica para aplicaciones generales, el acero inoxidable ofrece una excelente resistencia a la corrosión, los materiales dúplex proporcionan una mayor durabilidad y el bronce de níquel aluminio C95800 ofrece un rendimiento excepcional en entornos marinos.

Al seleccionar los materiales correctos del cuerpo y la pantalla de acuerdo con las condiciones operativas reales, los filtros industriales en Y pueden proporcionar una filtración confiable, proteger los equipos posteriores y mejorar la eficiencia del sistema de tuberías.

Con experiencia en ingeniería profesional, estricto control de calidad y capacidades de fabricación personalizadas, J-VALVES ofrece soluciones de filtros tipo Y de alto rendimiento para aplicaciones de petróleo y gas, marinas, químicas e industriales en todo el mundo.
