Filtros tipo Y versus filtros T: ventajas y limitaciones

En los sistemas de fluidos industriales y comerciales, los filtros desempeñan un papel crucial a la hora de proteger los equipos, garantizar un funcionamiento fluido y prevenir daños causados ​​por residuos, partículas o contaminantes. Entre los tipos más utilizados se encuentran los filtros tipo Y y los filtros en T (también llamados filtros de cesta). Si bien ambos realizan filtración, sus diseños estructurales, aplicaciones y características operativas difieren significativamente. Comprender estas diferencias es clave para seleccionar el filtro adecuado para su sistema.

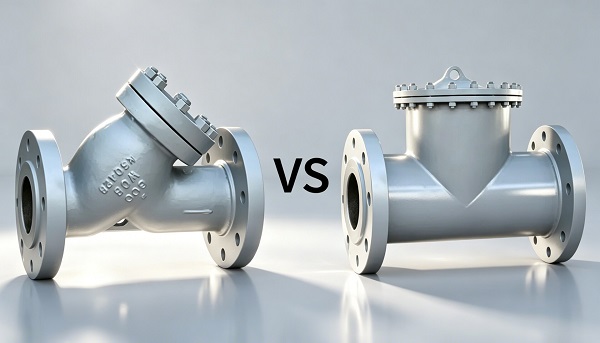

1. Descripción general de los filtros tipo Y y T

Coladores de tipo Y

El filtro tipo Y recibe su nombre de su cuerpo en forma de Y , que desvía el flujo a través de una malla o elemento perforado. Su diseño compacto permite su instalación en tuberías horizontales o verticales con mínimos requisitos de espacio. Los filtros en Y se utilizan normalmente para tuberías y sistemas más pequeños con caudales moderados..

Filtros en T (filtros de cesta)

Los filtros en T cuentan con un cuerpo en forma de T con un elemento filtrante más grande colocado dentro de la ruta de flujo principal. Este diseño proporciona una mayor área de filtración , lo que los hace adecuados para sistemas de alto flujo o tuberías que manejan mayores volúmenes de partículas suspendidas . Los filtros en T generalmente se instalan horizontalmente para permitir una fácil extracción y limpieza de la canasta del filtro.

2. Diferencias estructurales

3. Ventajas

Ventajas del filtro tipo Y

• El tamaño compacto cabe en espacios reducidos.

• Instalación versátil , se puede utilizar horizontal o verticalmente.

• Rentable para sistemas pequeños y medianos.

• Adecuado para presiones y caudales moderados.

Ventajas del colador en T

• Alta capacidad de filtración debido a una cesta más grande.

• Menor caída de presión a altos caudales.

• Mantenimiento más sencillo ya que las cestas se pueden retirar sin desmontar todo el sistema.

• Ideal para tuberías grandes o sistemas que manejan altas cargas de desechos.

4. Limitaciones

Limitaciones del filtro tipo Y

• Área de filtración más pequeña , lo que puede provocar una obstrucción más rápida.

• Mayor caída de presión en sistemas con desechos pesados.

• No es ideal para tuberías muy grandes o caudales extremadamente altos..

Limitaciones del filtro en T

• Huella más grande , que requiere más espacio.

• Instalación mayoritariamente horizontal , lo que limita la flexibilidad.

• Mayor costo inicial en comparación con los filtros en Y para sistemas pequeños.

5. Consideraciones de aplicación

Al elegir entre un filtro tipo Y y uno en T, considere lo siguiente:

1. Tamaño de la tubería y caudal: los filtros en Y se adaptan a tuberías pequeñas y medianas, mientras que los filtros en T manejan diámetros más grandes y flujos elevados.

2. Carga de escombros: Los filtros en T son mejores para tuberías con cargas pesadas de partículas debido a la mayor capacidad de la canasta.

3. Requisitos de mantenimiento: Los filtros en Y pueden necesitar una limpieza más frecuente, mientras que los filtros en T permiten retirar la canasta más fácilmente.

4. Restricciones de espacio: Los filtros en Y se prefieren en instalaciones compactas donde el espacio es limitado.

5. Caída de presión: en sistemas de alto flujo, los filtros en T reducen la caída de presión en comparación con los filtros en Y.

6. Conclusión

Tanto los filtros tipo Y como los T son esenciales para garantizar un flujo de fluido seguro y eficiente, pero sus diferencias estructurales dictan sus aplicaciones. Los filtros tipo Y son compactos, versátiles y rentables para tuberías más pequeñas con residuos moderados. Los filtros en T , con su área de filtración más grande y su menor caída de presión, destacan en sistemas de alto flujo o con muchos desechos. La selección adecuada basada en los requisitos del sistema garantiza un rendimiento óptimo, un mantenimiento reducido y una confiabilidad a largo plazo.
